Как самому уложить теплый пол?

Укладка водяного теплого пола своими руками. Как правильно сделать

Водяные теплые полы – популярная система отопления со своими уникальными свойствами. Чтобы эти свойства проявлялись в полной красе, нужно озаботиться правильной укладкой всего пирога теплого пола. Если вы нарушите технологию, есть риск похоронить систему в стяжке. И такие случаи довольно часты. Если не хотите такого, то добро пожаловать в наш материал!

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то сетку можно не укладывать.

Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см. Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

  • Шаг 10 см – 10 метров
  • Шаг 15 см – 6,5 метров
  • Шаг 20 см – 5 метров

Монтаж электрического теплого пола

1 Что такое теплые электрические полы

Теплый электрический пол – это кабельная система обогрева повышенной надежности, которая может использоваться и как система комфортного обогрева пола, и как основная система отопления. Нагревательные секции систем теплого пола – это имеющие два слоя изоляции экранированные одножильные и двужильные кабели, а также надежные соединительные муфты. От традиционных способов отопления, где тепло передается конвекционными потоками, теплый пол отличается рядом преимуществ:

  • Нагревательная часть системы спрятана в конструкцию пола, что позволяет увеличить полезную площадь и разнообразить дизайн помещений, при этом покрытие пола может быть любым: плитка, мрамор, ковровое покрытие (кроме паркета).
  • Не высушивает воздух в помещении, так как нагревательный кабель не имеет прямого контакта с атмосферой.
  • Двойная изоляция и экранирующая оплетка кабелей позволяет использовать теплые полы в помещениях любой влажности.

Прежде всего выберите свою систему.

Перед тем, как начать монтаж теплого пола мы советуем вам убедиться, что вы выбрали именно ту систему, которая подойдет для вашего помещения и желаемого типа обогрева (комфортный или основной).

1. Основная система отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления. Основная система отопления предполагает использование более мощного кабеля и устройство стяжки толщиной не менее 5 см. При этом площадь теплых полов должна составлять не менее 70% от общей площади обогреваемого помещения. Рекомендуемая удельная мощность системы при использовании тёплого пола в качестве основной системы отопления – от 160–180 Вт/м 2 . Например, теплый пол мощностью 0,19 кВт, площадь обогрева – 1,2 м 2 ; проверяем мощность: 190 Вт/1,2 м 2 = 158 Вт/м 2 .

2. Дополнительная (комфортная) система отопления. Устанавливается совместно с отопительными приборами других типов и предназначена для достижения теплового комфорта. Наиболее актуальна в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах зданий. Рекомендуемая удельная мощность системы при комфортном подогреве пола 120–140 Вт/м 2 . Например, теплый пол мощностью 0,19 кВт, площадь обогрева – 1,5 м 2 ; проверяем мощность: 190 Вт /1,5 м 2 = 126 Вт/м 2 .

Соблюдайте нормативы

Проверьте, допускает ли имеющаяся в вашем помещении электропроводка подключение дополнительной мощности. Учтите дополнительные электрические устройства, которые могут быть подключены к той же сети. Уточните также допустимый ток предохранительных устройств (автоматов). Системы электрообогрева мощностью 2 кВт и более мы рекомендуем подключать через специальную проводку и отдельный автомат. Рекомендуем также использование УЗО с номинальным током срабатывания не выше 30 мА. Это небольшой прибор, монтируемый на электрощитке, который следит за сохранностью электроизоляции вашего оборудования. Когда теплые полы монтируются во влажных помещениях (ванные комнаты, сауны, бассейны), экран нагревательной секции должен быть подсоединен к заземляющему проводнику питающей сети, с которой, в свою очередь, должны быть объединены все доступные металлические части, такие как: металлические душевые поддоны, металлические каркасы душевых кабин и т.п.

Как выбрать теплый пол

  • Определить свободную площадь, не занятую мебелью и бытовой техникой.
  • Отступить от стен и от мебели 5–10 см.
  • Подобрать нагревательный мат или секцию на свободную площадь.
  • Площадь нагревательного мата или площадь обогрева секции не должна быть больше свободной площади.
  • Допускается укладка теплого пола под мебель, если высота ножек не меньше 15 см.

Нагревательные кабели

Основой конструкции теплых полов является нагревательный кабель. Внешне он напоминает радиочастотные кабели для передачи телевизионных сигналов, однако его назначение — не передавать электрические сигналы или мощность на расстояние, а преобразовывать все 100% мощности протекающего по нему электрического тока в тепло. Выделение этой мощности на единице длины кабеля (удельное тепловыделение) — важнейший технический параметр нагревательных кабелей.

Состав системы теплый пол

  • нагревательная секция или нагревательный мат;
  • аппаратура управления (термостат с датчиком температуры);
  • аксессуары для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т.д.);
  • теплоизоляция.


Разрез теплого пола

Нагревательные секции

Нагревательные секции конструктивно состоят из отрезка нагревательного кабеля определенной длины и т.н. «холодных концов» – отрезков обычного провода, соединенных с нагревательным кабелем муфтой. Секции могут быть выполнены из одножильного и двужильного кабеля, при этом на концах визуально вы должны видеть: в одножильных секциях – два провода с каждой стороны (экран и нагрузка), в двужильных секциях – три провода с одной стороны (экран, нагрузка, нагрузка).

Шаг укладки кабеля

рассчитывается следующим образом:
Шаг укладки (см) = (100 * S) / L ,
где S – площадь на которую укладывается теплый пол, а L – это длина кабельной секции.
Минимальный шаг укладки – 8 см

Необходимо помнить

и одножильные и двужильные нагревательные секции в обязательном порядке экранированы! Они могут использоваться как в сухих, так и во влажных помещениях. Двухслойная изоляция кабеля сделана из негорючих и неплавящихся материалов.
Эти секции отличаются конструктивными особенностями и соответственно способами укладки на поверхности пола.

Монтаж теплых полов

1. Теплый пол на основе нагревательных секций

Для монтажа системы необходимо:

подготовка

1. Подготовить в стене место для установки терморегулятора.

теплоизоляция

3. Подготовить поверхность пола (выровнять, очистить от мусора).

крепеж

монтаж

6. Уложить и закрепить нагревательную секцию.

7. Смонтировать датчик температуры.

стяжка

покрытие

10. Залить цементо-песчаную стяжку. Через 72 часа по полу можно ходить.

11. Уложить декоративное покрытие пола по Вашему вкусу.

2. Теплый пол на основе нагревательных матов

подготовка

1. Подготовить в стене место для установки терморегулятора.

2. Проштробить в стене канавки для элекропроводки, монтажных концов нагревательной секции и трубки для датчика температуры.


монтаж


проверка

5. Смонтировать датчик температуры.


установка термостата

7. Выполнить необходимые электрические соединения. Проверить отсутствие повреждений нагревательного мата и датчика температуры. Измерить сопротивление мата и датчика. Их значения должны соответствовать паспортным данным. Результаты измерений зафиксировать в протоколе или на схеме раскладки мата.


плиточный клей

9. Залить нагревательный мат слоем раствора для крепления плитки толщиной 5–8 мм и дать ему высохнуть.

10. Заделать раствором канавку на стене и уложить декоративное покрытие пола по Вашему вкусу.


Сверхтонкий теплый пол

Для помещений, где уже сделана цементно-песчаная стяжка, или нет возможности ее уложить, разработаны сверхтонкие нагревательные маты, которые представляют собой электрический кабель уменьшенного диаметра (до 3 мм), закрепленный с постоянным шагом (порядка 5 см) на несущей стеклосетке. Нагревательные маты представляют собой готовую конструкцию, исключающую процедуру укладки и крепления нагревательного кабеля, поэтому их монтаж чрезвычайно прост. Мат можно легко разрезать на фрагменты (не нарушая целостности нагревательного кабеля), что позволяет разложить его на обогреваемой площади любой формы. Возможен монтаж даже на старую плитку. Двухжильные нагревательные маты – это наиболее высокотехнологичные и экологичные сверхтонкие теплые полы.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Как правильно сделать теплый пол

Автор: Николай Стрелковский

Традиционные системы отопления с помощью настенных радиаторов отличаются тем, что воздух нагревается и поднимается вверх, оставляя нижнюю часть комнаты более прохладной. К тому же батареи обычно находятся возле окна, прикрыты шторами и мебелью. Устройство «теплого пола» решает все эти проблемы разом – нагретый воздух расходится с самого низа и распределяется равномерно по всему помещению.

Как правильно сделать теплый пол

Видео — Как правильно сделать теплый пол (водяной)

Разновидности

  1. Электрические теплые полы (кабельные, на основании или т.н. нагревательные маты и инфракрасные).
  2. Водяные.

Оба типа могут заменить собой основную систему отопления, или дополнить ее. Средний срок эксплуатации – 20 лет. Уровень безопасности и надежности тоже примерно одинаковый.

Электрические полы можно монтировать в любом помещении, даже в квартирах, где обустройство водяного пола не допускается (относительно старые постройки с централизованной отопительной системой и слабыми плитами перекрытия). Они позволяют быстро прогреть комнату и просты в установке. В свою очередь, водяные полы дешевле в эксплуатации и не создают излучений.

Видео — Электрический теплый пол

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций. Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см.

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

  • Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
  • Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.

Изгибы делаются плавными, без резких переломов и натяжений

Совет! Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте.

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

  • Установить температурный датчик.

Очень важно: датчик предварительно помещается в гофрированную трубку без отверстий, чтобы внутрь не проник раствор стяжки; доступ к датчику должен быть максимально легким (на случай его выхода из строя).

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

  • Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
  • Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
  • Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
  • Выключить питание.
  • Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
  • Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

Сделать стяжку или наливной пол

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Важные моменты!

  1. В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
  2. Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
  3. Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания — 28-30 дней)!

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Совет! В процессе работы не допускайте сквозняков в помещении.

Инфракрасный теплый пол: несколько нюансов

Инфракрасный теплый пол

На пленке с инфракрасным нагревательным элементом сразу нанесены линии разрезов, а в качестве подложки под нее достаточно слоя теплоотражающего материала, зафиксированного двусторонним скотчем или строительным степлером (места состыковок скрываются скотчем).

Как резать пленку

Алгоритм монтажа

1. Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы, причем одна часть контакта должна оказаться внутри пленки.

Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы

2. С помощью скотча ленты-пленки соединяются между собой.

С помощью скотча ленты-пленки соединяются между собой

3. Провода укладываются в контактные зажимы и фиксируются там пассатижами.

4. Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции (обычно поставляются в комплекте с термопленкой).

Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции

Совет! При изоляции важно, чтобы отрезок полностью покрывал серебряные срезы по краям медной шины.

5. Датчик температуры крепится к черной полосе пленки. В теплоотражающем материале делается небольшой вырез для погружения датчика. Точно так же прячутся места с контактными зажимами и проводами.

Датчик температуры крепится к черной полосе пленки

6. Устанавливается терморегулятор, к которому выводятся соединительные провода.

Устанавливается терморегулятор, к которому выводятся соединительные провода

7. Система включается от отдельного автомата и проверяется каждый нагревательный блок.

Система включается от отдельного автомата и проверяется каждый нагревательный блок

8. Поверх кладется специальная подложка для ламината или обычная пленка, после чего можно сразу монтировать напольное покрытие.

Поверх кладется специальная подложка

Совет! Если поверх инфракрасного пола будет застелен ковролин или ламинат, лучше дополнительно укрыть термопленку листами фанеры.

Интересно, что системы с инфракрасными нагревателями экономят до 60% электроэнергии, а за счет «сухого монтажа» рулон можно развернуть по диагонали или даже по вертикали (т.е. утеплить еще и стены).

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа , где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб . Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

  • длина всего контура – не более 90 м;
  • на каждый 1 м2 должно приходиться по 5 м трубы;
  • шаг укладки – около 20 см;
  • для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Основные требования

Марка цементаНе ниже M 300;
Количество пластификатора в растворе0,6-1 л/м2.
Толщина над трубойНе менее 3 см

Альтернатива стяжке: полистирольные плиты, деревянная модульная или реечная система.

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Устанавливайте электрический или водяной теплый пол, и пусть Ваши ноги будут в тепле!

Понравилась статья?
Сохраните, чтобы не потерять или поделитесь с друзьями!

Технология укладки теплого пола

Электрическая обогреваемая поверхность – это мера создания в любом жилье максимально комфортных условий в зимнее время. Укладка теплого пола в ванной комнате, на кухне или коридоре легко осуществляется своими руками.

Перед началом проведения монтажа нужно подготовить поверхность пола и закупить материалы для установки обогревающей системы. Существует несколько вариантов, как уложить теплый пол:

  1. Разместить под половым покрытием силовые греющиеся провода;
  2. Настелить электрические маты (Нексанс – Nexans, Санпол, Теплолюкс, Thermomat);
  3. Положить трубы ПВХ или металлические для обогрева помещения водяным путем.

Каждая система имеет свои достоинства и недостатки. Использование экранированного греющего кабеля практично при желании сэкономить средства. Установка системы такого типа осуществляется двухжильными и одножильными проводами. Первые более доступны, но являются менее безопасными, поэтому большинство домовладельцев применяют шнуры с двумя жилами.

Фото — схема расположения кабелей

Электрические маты – это системы «в коробке», т. е. уже готовые. Их можно использовать в деревянном частном доме и в любых других помещениях с повышенной пожароопасностью. Их устройство представляет собой плотную основу из пенополистерола (реже из пенопласта), на которую закреплены кабеля. Такая система отопления помещения легко монтируется своими руками и проста в обслуживании, но является довольно дорогой.

Фото — укладка отопительной сетки

Укладка водяного теплого пола производится под стяжку или под плитку в ванной. Конечно, его можно использовать и в других помещениях, но тогда получится большой перерасход коммуникационных материалов и электричества, которое необходимо для нагрева воды. Трубы горячего водоснабжения укладываются спиралью, их температура контролируется при помощи специального датчика, вода нагревается бойлером или котлом отопления. Среди достоинств высокая эффективность и устойчивость системы к внешним воздействиям и возможность устанавливать её под клей. Из недостатков можно выделить сложность проведения работ своими руками и дороговизну оборудования.

Фото — устройство водяной системы

Когда Вы определились с нужным видом теплого пола, нужно подготовить поверхность, на которую будет производиться монтаж системы или укладка матов:

  1. Она должна быть максимально ровная, нельзя устанавливать шнуры на щебень или камни – острые части могут повредить изоляцию. Поэтому он предварительно заливается раствором;
  2. После на основание настилается теплоизоляционная пленка. Под паркетную доску, линолеум, ламинат используется пенофол. Это покрытие из нескольких слоев фольги, общей толщиной в 14 мкм. Оно обеспечит эффективность работы нагревательных проводов и защитит их от сырости (если шнур устилается в частном доме на первом этаже);
  3. Нужно отметить, что перед укладкой водяного теплого пола под кафель и плитку устанавливается пеноплекс. Если в помещении не предусматривается высокой влажности или сырости, то можно применять даже ГВЛ для пола;
  4. В некоторых случаях используется сухая укладка теплого пола, т. е. без стяжки. Такой вариант теплоизоляции подойдет для частного дома со слабыми перекрытиями или для помещения, где нет возможности сделать стяжку на втором этаже. Здесь поверхность устраивается с полистирольной несущей системой, на наружную сторону которой крепится натуральная деревянная доска или ламинат.

Установка греющих кабелей

Укладка электрического теплого пола с экранированными проводами легко осуществляется своими руками, вся технология основана на правильной системе установки кабелей и монтажа термостата.

Фото — принцип установки

  1. Датчик температуры и нагрева поверхности должен располагаться на уровне не более 30 сантиметров от пола. Регулятор устанавливается на стену возле пола и соединяется с экранированным проводом;
  2. Существуют разные способы устилки: спиралью, улиткой, комбинированные. Процесс укладки кабелей улиткой пользуется популярностью в больших помещениях, т. к. он позволяет обеспечить большую теплоотдачу, но он очень затратный. Спираль позволяет сэкономить количество греющего кабеля, но вместе с этим обладает меньшей теплоотдачей;
  3. К датчику присоединяется холодный конец кабеля. Его предварительно нужно поместить в защитную гофру. Она протягивается в штробу к месту установки датчика. После начинается разветвление провода по полу;
  4. Для крепления провода к полу используются специальные скобы, напоминающие кляймеры. Они крепятся на шнур и при помощи гвоздей или саморезов соединяются с полом;
  5. После окончания растяжки начинается установка регулятора. Его монтируют в распределительную коробку, к нему подключается провод питания и кабель теплого пола.

Фото — разные варианты укладки

Если укладка кабеля производится под деревянный ламинат или паркет, то перед началом работы теплый пол дополнительно изолируется при помощи специального пленочного покрытия. Существуют определенные правила установки такой системы:

  1. Нельзя резать экранированные кабеля. Нужно сразу купить такое количество провода, чтобы не оставалось излишков. В противном случае он перестанет работать;
  2. Подключение терморегулятора производится только в сухих проветриваемых помещениях;
  3. Перед началом монтажа производится расчет сопротивления кабелей и вся система подключается к заземлению. Это важный аспект работы, от него зависит безопасность проживающих в доме;
  4. Обязательно подготовьте план расположения проводов после их установки. Тогда в случае ремонта не придется демонтировать все покрытие, а снять только участок над местом разрыва;
  5. Не рекомендуется настилать провода друг на друга в виде сетки – они могут перегреться и повредить изоляцию других кабелей.

Сейчас продаются готовые системы из кабелей (Devi – Дэви, Деви, Energy), стоимость такого теплого пола без укладки в СПб – 30 долларов, с монтажом цена может достигнуть 50.

Фото — подвод к термодатчику

Видео: установка теплого пола с применением матов

Монтаж обогревающих матов

Схема установки готовых систем теплого пола более проста – на заранее подготовленную поверхность настилаются маты с подведенными электрическими проводами. Главным их удобством является то, что они могут устанавливаться на балконе или в ванной за счет устойчивости к воздействию влаги. Этот способ очень удобно использовать под ковролин и кафель, а также в помещениях с высоким процентом влажности: в ванной, на лоджии, в коридоре.

Фото — принцип монтажа матов

Порядок монтажа матов для теплого пола:

  1. На бетоне обустраивается теплоизоляционная пленка. Она позволит обеспечить ровность поверхности и защиту матов от сырости и влияний агрессивных внешних факторов. Отражающая поверхность укладывается вплотную к стенам и ограждающей конструкции.
  2. После устанавливается планка для установки матов. При настилке они фиксируются к этому ограничителю скобами;
  3. Когда укладка окончена, нужно настелить еще один защитный слой и начинать бетонирование пола.

Аналогично производится укладка инфракрасного теплого пола (Heat Plus), где нагрев осуществляется без проводов. Это очень безопасный и удобный вариант под доску и паркет. Но главной его особенностью является то, что его можно устанавливать не под стяжку, а непосредственно под ковер без «мокрого» способа монтажа.

Фото — схема системы водяного пола

Проводка водяного пола может производиться при помощи труб из металлопластика, ПВХ и даже стали, в зависимости от потребной теплоотдачи. Принцип установки очень похож на проводку кабелей, за исключением того, что вместо электрических проводов используются водопроводные трубы.

  1. Трубы разветвляются по полу по системе улитка или спираль. Они устанавливаются только после устилки теплоизоляционного слоя. В среднем используются металлопластиковые трубы 20 мм, которые должны выдерживать температуру от 95 градусов и давление до 10 бар;
  2. Коммуникации устилаются в несколько контуров, один предназначен для подводки теплой воды, а второй для забора второй. Разветвители, которые необходимы для выполнения этих функций, установлены в коллекторе. Коллектор также включает в себя систему безопасности, контроля температуры, клапаны;
  3. Укладка труб начинается от более холодных стен;
  4. Необходимо использовать технику змейка, начиная от стен и закручивая систему в центр;
  5. Шаг укладки трубы для водяного теплого пола – 30 сантиметров, но он может варьироваться в зависимости от диаметра коммуникаций и размеров помещения.

После окончания установки производится контрольная проверка давления и работоспособности системы. Если нет возможности заняться установкой своими руками, то можно воспользоваться услугами специалистов. В среднем расценки начинаются от 3 долларов за квадратный метр.

Как сделать тёплый пол?

Для обустройства напольного отопления используют водяную или кабельную магистраль, нагревательные маты, карбоновые стрежни или термоплёнку. Системы используют как в жилых комнатах, так в нежилых помещениях: в бане, на балконе, на веранде. Необходимо просчитать мощность «тёплого пола», правильно выполнить подключение.

  • Жидкостный обогрев
  • Использование нагревательного кабеля
  • Инфракрасный обогрев

Расчеты выполняют с помощью специальных программ-калькуляторов. Как правильно сделать тёплый пол в различных помещениях? На что обратить внимание при подключении?

Жидкостный обогрев

Система жидкостного отопления является одной из самых эффективных. Обогрев осуществляется за счёт горячего теплоносителя. Если дом эксплуатируется ежедневно, то в качестве теплоносителя используют горячую воду.

Для обогрева загородного коттеджа, который используют не каждый день, рекомендуют предусмотреть напольную магистраль с антифризом; жидкость не замерзает; система не разморозится. Для контура выбирают трубу диаметром 16 мм, 20 мм.

Как сделать «тёплый пол» в частном доме на грунтовом покрытии? Для жидкостной магистрали необходимо подготовить черновое основание. Его утепляют, обустраивают гидроизоляцией, выравнивают с помощью бетонной стяжки.

Монтируют жидкостную магистраль. Проводят подключение трубопровода к коллектору. Закрывают напольный контур бетонной стяжкой.

  • Грунт выравнивают, укладывают на него дренажную подушку из песка и щебня. Все уровни утрамбовывают. Глубина подушки 10-20 см.
  • Изолируют пол от влаги, укладывают гидроизоляционный материал. Рекомендуют использовать битумную мембрану.
  • Утепляют пол минеральной ватой или плитами из пенопласта.
  • Укладывают армированную сетку, выстраивают маячки, заливают основание бетоном.
  • Выравнивают поверхность правилом. Выжидают 28 дней для высыхания чернового покрытия.

Основание необходимо защитить от конденсата, который образуется при перепадах температур. Для этого используют жидкую гидроизоляцию. На неё укладывают утеплитель и полиэтиленовую плёнку.

На поверхности устанавливают приспособления для крепления жидкостного контура. Это может быть монтажная лента, армированная сетка, шины с якорными замками, контурные маты. Проводят монтаж трубопровода.

Укладка водяного тёплого пола проводится змейкой или улиткой. Оптимальный шаг 10-15 см. Начинаться и заканчиваться трубопровод должен в одном и том же месте. Его подключают к коллектору, от которого отводятся трубы к нагревательному элементу, к котлу или к печи.

Если жидкостный контур используют в качестве дополнительного обогрева при радиаторном отоплении, то коллектор может быть подключён к прибору, к самому радиатору.

Трубопровод обязательно опрессовывают и тестируют. Если магистраль герметична, нормально функционирует, то её закрывают бетонной стяжкой. На нижней поверхности стены укрепляют демпферную ленту.

Бетонная поверхность хорошо пропускает тепло, поэтому стяжку выполняют толщиной 8 см: необходимо знать, как правильно залить тёплый пол, какой материал использовать.

Напольное покрытие выбирают в зависимости от назначения помещения. В гостиной укладывают ламинат или линолеум. На кухне, в прихожей, в ванной комнате обустраивают кафельный пол.

На веранде можно выполнить пол из керамогранита. Ковровое покрытие для «тёплого пола» не используют. Оно задерживает тепло, не пропускает его в помещение.

Как сделать тёплый пол в бане? Баню используют не каждый день. Если устанавливают жидкостную систему обогрева, то её заполняют антифризом. Контур укладывают в сауне, в комнате отдыха, около бассейна.

Систему подключают к печи или к котлу. В моечном отделении пол оборудуют под наклоном. Вся вода должна стекать в сточную трубу. На наклонной поверхности рекомендуют уложить кабельные нагревательные системы. Обогрев работает от электрической сети.

Как сделать тёплый пол в деревянном доме? Жидкостную магистраль монтируют не только на стяжку, но и на деревянную поверхность.

Для трубопровода необходимо предусмотреть контур. Его монтируют из фанеры; выводят проходы и места изгиба трубы. В желоба укладывают металлические пластины. В них располагают трубы. Магистраль закрывают гипсокартоном или фанерой. После чего начинают отделку финишного покрытия пола.

Использование нагревательного кабеля

Напольный обогрев с помощью кабеля проводят чаще всего в том случае, когда в качестве напольного покрытия выбирают плитку. На пол укладывают кабельные секции или маты. Секции рассчитаны на определённую мощность. Проводник находится в бухтах определённой длины.

Укладывают двухжильный или одножильный кабель. Наряду с секциями используют маты. Они представляют собой сетку из стекловолокна, на которой змейкой уложен кабель. Как положить «тёплый пол»?

  • Необходимо подготовить черновое покрытие.
  • Кабель функционирует от электричества. Контролирует работу системы терморегулятор. Для него сразу оборудуют место на стене. От него будет выводиться кабель.
  • Сразу выводят желоб для термодатчика и для проводника от электрического пола. Все провода располагают в гофротрубках, которые монтируют в желоб.
  • На основание укладывают полиэтиленовую плёнку, утеплитель, отражающий экран из фольгированного материала.
  • По нижнему периметру укрепляют демпферную ленту.
  • Выводят кабель или укладывают маты.
  • На расстоянии 30 см от края тёплого пола устанавливают термодатчик. Он должен располагаться между витками проводника.
  • Кабель и термодатчик подключают к терморегулятору. Рекомендуют воспользоваться услугами электрика, который знает, как правильно подключить систему. Выводят проводники электрической сети. Схема подключения имеется на панели регулятора.

Проводят тестирование системы. Осуществляют укладку тёплого пола в стяжку 2-5 см или под плиточный клей. Укладывают финишную облицовку пола.

Включают «тёплый пол» после высыхания строительных растворов. Прогрев проводят постепенно, начиная с 20 0С. Температуру доводят до 45 0С в течение 48 ч.

Инфракрасный обогрев

Системы отопления организуют с помощью карбоновых стержней или термоплёнки, на которой располагается карбоновая смесь в виде полос. При нагревании смесь излучает инфракрасные волны, которые нагревают пол в помещении. Как сделать карбоновый электрический тёплый пол?

  • Нагревательные элементы укладывают на ровную поверхность. Укладка инфракрасного тёплого пола выполняется под ламинат. Карбоновые стержни используют под плитку.
  • Основание обрабатывают жидким гидроизоляционным материалом.
  • На поверхность укладывают утеплитель и отражающий экран.
  • Устанавливают карбоновые маты или термоплёнку.
  • Необходимо правильно подключить тёплый пол. Все элементы подключают параллельным соединением.
  • На матах или на плёнке располагают термодатчик.
  • Все проводники защищают гофрированной трубкой и подводят к терморегулятору.
  • Проводят подключение и тестирование системы.

Карбоновые маты закрывают плиточным клеем или тонкой бетонной стяжкой. В качестве напольного покрытия рекомендуют использовать плитку. Как укладывать термоплёнку? Система не требует дополнительной защиты. На неё сразу монтируют подложку и покрытие.

Термоплёнка является идеальным тёплым полом под ламинат или под паркет. Подключать обогрев можно сразу, после окончания монтажа декоративного покрытия.

Водяное отопление можно устанавливать под любую напольную облицовку. Кабельные секции, карбоновые маты чаще используют для плиточного покрытия. Плёночный пол подходит под ламинат или линолеум. Ковровое покрытие не добавит тепла в помещении. Его в качестве финишного покрытия не выбирают.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

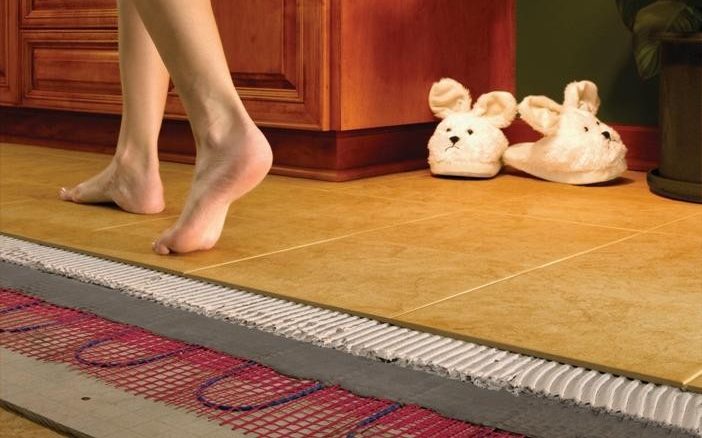

Как правильно уложить теплый электрический пол

Как правильно уложить теплый электрический пол

Как известно, в наше время теплый электрический пол – это решение крайне удобное и выгодное, поскольку позволяет добиться тепла в помещении недорого и эффективно. К тому же, уложить теплый электрический пол можно самостоятельно. Но только при соблюдении всех правил эксплуатации и безопасности. Есть несколько вариантов монтажа нагревательного кабеля. Во-первых, с применением теплоизоляции и без нее. Во-вторых, на монтажную ленту или же специальную металлическую сетку. На стадии выбора системы вам следует определиться, будет ли ваш теплый электрический пол главным источником отопления в доме или же только дополнительным.

  1. 1. Монтаж теплоизоляции для пола
  2. 2. Установка монтажной ленты или металлической сетки
  3. 3. Монтаж нагревательного кабеля для теплого пола
  4. 4. Монтаж терморегулятора и подключение системы к сети
  5. 5. Установка датчика теплого пола
  6. 6. Заливка стяжки теплого электрического пола

Стоит учесть, что в том случае, если это основной обогрев, пол поднимается еще и на толщину теплоизолятора.

Для успешного монтажа поверхность для работы должна быть идеально чистой и ровной. Если есть необходимость в выравнивании, то нужно сделать выравнивающую стяжку. Как правило, монтаж теплых полов делается на чистой площади помещения, на которой не находится мебель или сантехника.

Монтаж теплоизоляции для пола

Если пол в помещении ровный, уложить теплый электрический пол не составит труда. Он непременно должен использоваться в тех случаях, когда квартира расположена на первом этаже или это нижнее помещение, которое не отапливается. Для того чтобы избежать теплопотерь, лучше исключить потери тепла в направлении потолка или пола соседей. Если теплоизоляция кабеля отсутствует, то вниз от него уходит до 30% тепла, в вверх – 70%. Ну, а особые теплоизоляционные материалы дают возможность изменить такое соотношение на 15 и 85% соответственно. Для теплоизоляции используют разные материалы, среди которых пенофол, изофлекс, пенопропилен, пробковые плиты.

Если монтируются не фольгированные плиты, то фольга должна пролегать между ними и кабелем. Если кабельная система устанавливается на деревянное основание или под паркет, то теплоизоляцию стоит применять очень осторожно, поскольку пол легко может перегреться. В таком случае важно не допустить контакта кабелей нагревания и деревянных частей пола. Поэтому закрепляться кабель должен на металлической сетке, которую подвешивают на расстоянии не менее двух сантиметров от паркета. Прокладывается такой кабель параллельно лагам. А в тех местах, где он с ними пересекается, его дополнительно изолируют фольгой.

Установка монтажной ленты или металлической сетки

Монтажную ленту применяют с целью облегчить раскладку нагревательных секций и закрепить их на поверхности пола. Остатки ленты крепят к черновому полу. Крепежные лепестки, которые расположены через одинаковые расстояния, дают возможность выдерживать регулярный шаг раскладки секции. Лента монтажа располагается и закрепляется в соответствии со схемой укладки кабеля. При ее закреплении фиксируется и теплоизоляция либо же алюминиевая фольга. Такое устройство, как мат нагревательный, дает возможность пропустить стадию укладки монтажных направляющих и кабеля. При укладке кабеля стоит заранее подумать о расположении мебели в комнате и какое-то время эти места обходить.

Монтаж нагревательного кабеля для теплого пола

Перед установкой кабеля нужно замерить его электрическое сопротивление для проверки отсутствия обрыва. Этот показатель должен соответствовать тому сопротивлению, которое указано на этикетке. Накладывается кабель по направляющим с соблюдением шагов укладки, определенным натяжением, однако без усилия. Обязательно избегайте перекручивания кабеля и его перегиба. Кабель ни в коем случае не должен подвергаться механическому растяжению. Распределяется он равномерно и правильно в соответствии с расчетным шагом. При укладке кабеля не забывайте о его минимально допустимом диаметре изгиба, что особенно важно в местах соединительного и нагревательного кабеля. Потому лучше располагать соединительные муфты на прямых участках кабельной раскладки.

Монтаж терморегулятора и подключение системы к сети

Технология монтажа электрического теплого пола предусматривает, что терморегулятор должен быть установлен возле имеющейся неподалеку электропроводки, если система не нуждается в дополнительном монтаже особой проводки для подключения кабельной системы. В процессе подводки питания к регулятору учитывайте значение граничного тока нагрузки для стандартной электропроводки.

Терморегулятор рекомендуется устанавливать в тех местах, где исключено попадание влаги вовнутрь. Это, в свою очередь, дает возможность увеличить срок службы системы. Если система устанавливается в помещение с повышенной влажностью, то регулятор должен располагаться за его пределами. Регулятор, оснащенный встроенным датчиком температуры, устанавливается в самом отапливаемом помещении на высоте 1,5 м от поверхности пола.

Вентиляционные пазы должны находиться внизу и вверху регулятора. Регулятор датчика установливается в любом удобном для вас месте. Провод может иметь длину до 50 м в сравнении с кабелем, который аналогичен по устройству.

Установка датчика теплого пола

Что касается такого момента, как монтаж датчика теплого пола, то он закладывается внутрь гофрированной трубки. Такая трубка дает возможность заменить датчик в том случае, если он вдруг выйдет из строя. После того, как трубка закреплена на полу, нужно убедиться в том, что внутри нее датчик может свободно двигаться. Для этого нужно всего лишь немного вытянуть, а поле снова вставить соединительный провод, которым оснащен датчик. Данный способ монтажа используется для того, чтобы в случае необходимости датчик свободно можно было заменить, не прибегая к вскрытию пола. Рекомендуется устанавливать датчик в верхней части вертикального сечения бетонной стяжки. Это дает возможность получить максимально точные измерения температуры пола.

Заливка стяжки теплого электрического пола

Когда вы закончили установку кабеля и термодатчиков, все это закрепили и провели электропитание, то конструкцию стоит завершить цементной стяжкой. Как правило, толщина ее при укладке на бетонные поверхности составляет около 3-5 см. В этом варианте покрытием пола должны служить кафельная или каменная плитка, ковровые покрытия, линолеум и так дальше. Если реконструируется старый пол или используется паркетное покрытие, то стяжка должна быть меньше – около 1-2см.

Есть ограничение по мощности для теплого электрического пола. Если материал – паркет, то она не должна подниматься выше 100-120 Вт/кв.м. Ламинированный паркет не должен нагреваться выше 26°C.

Для того чтобы укрепить стяжку, лучше использовать полимерные армирующие сетки. Стяжка не должна иметь трещин. Нагревательный кабель включается только после того, как стяжка окончательно затвердеет.

Итак, если вы решили уложить теплый электрический пол в качестве средства для отопления, то слой жесткой теплоизоляции должен быть уложен в пределах 30-80 мм, а после цементо-песчаная стяжка должна быть уложена в толщину 5 см. Затем крепится монтажная лента и установка продолжается по описанным выше правилам. Если укладывается одножильная секция, то стоит соблюдать те же правила, как и для двухжильной. Однако, когда вы планируете расклад, то учитывайте, что подключаться к терморегулятору должны два монтажных конца секции.

Технология укладки теплого пола своими руками: мастер-класс

Преимущества теплого пола

Подключение теплого пола к имеющейся системе отопления имеет ряд преимуществ:

  • Обеспечивает равномерный и оптимальный прогрев всей поверхности пола благодаря использованию дополнительных регулирующих устройств.
  • В помещении формируется комфортный микроклимат. Тепло будет сконцентрировано внизу помещения, а холодный воздух – вверху. Это наиболее удобный вариант для человека.
  • В системе используются материалы, не поддающиеся коррозии. Они прослужат длительное время при правильном монтаже.
  • Уменьшается движение воздушных масс, что снижает объем пыли во взвешенном состоянии. Это важно для аллергиков.
  • Единый источник для обычного и напольного отопления позволяет экономить на монтаже и исключает использование многих дорогостоящих устройств.
  • Снижаются расходы на отопления до 40%.
  • Отсутствует зависимость от электросетей.
  • Минимальная стоимость при самостоятельном монтаже.

Принципы технологии подключения к готовому отоплению

Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:

  • к каждому радиатору потребуется дополнительно подключить коллекторный узел;
  • теплоноситель не должен иметь температуру более +55 градусов;
  • новая конструкция не должна иметь нормативное давление более 9 атм.

Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.

В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.

Невозможно получить эффективную работу теплого пола при гравитационном принципе перемещения жидкости. Переход теплоносителя из трубы большего диаметра в меньший невозможен, так как возникает гидравлическое сопротивление.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

  • Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
  • Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
  • Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
  • Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Расчет теплого пола

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

  • высота помещения и площадь пола;
  • материал перекрытия и стен;
  • вид и степень теплоизоляции;
  • тип напольного покрытия;
  • диаметр и материал труб;
  • мощность централи ли котла;
  • желаемая температура.

Как рассчитать метраж трубы тёплого пола

Перед началом монтажных работ крайне важно правильно рассчитать общее количество расходного материала. Это связано с тем, что водяной контур, укладываемый в стяжку, должен быть цельным, без соединений.

Расчет длины трубы для водяного теплого пола делается следующим образом:

  • Расчет трубы на 1 м² выполняется в зависимости от шага между спиралями. Если расстояние между витками контура составит 10 см, потребуется около 10 п.м. расходного материала, 30 см – 3,4 п.м. Расход трубы для водяного теплого пола остается неизменным при любом способе укладки. На разницу в метраже влияет исключительно расстояние между витками контура.
  • Максимальное количество метров в одном водяном контуре составляет не более 70 м. При минимальном шаге в 10 см, 70 метров контура хватит для монтажа системы отопления на 7 м². Следовательно, чтобы прогреть комнату в 20 м², потребуется укладка трех отдельных контуров.
  • На расчет количества трубы также влияет будущее расположение мебели. В месте, где будет стоять мебель, стелить полы не нужно. Водяной контур нельзя укладывать вплотную к стенам и перегородкам. Минимальное расстояние не менее 20 см. Чтобы рассчитать трубу, от общей площади необходимо отнять размеры отступов. Для стандартной комнаты в 20 м², это составит около 3,6 м².

Если учесть все три аспекта: подсчитать максимальную частоту шага укладки труб водяного теплого пола (10 см), количество контуров и неотапливаемую площадь, можно прийти к следующим результатам. На комнату 20 м², потребуется три отопительных контура по 55 п.м. трубы.

Виды укладки труб теплого пола

Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.

Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.

Змейка

Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.

Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы. Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться. Важно избежать деформации водяного контура после монтажа.

При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Последовательность укладки труб

Наибольшей популярностью на сегодняшний день пользуется бетонная система укладки. При этом способе трубопровод после монтажа заливается цементным раствором со специальными пластификаторами.

Работы выполняются следующим образом:

  • Подготавливается черновой пол . На предварительном этапе потребуется очистить основание от мусора, убрать наплывы. Обязательно рассчитывают и схематически разбивают помещение на несколько отдельных секторов.
    Обязательным условием является то, чтобы минимальная площадь участков была не менее 2 к 1. Длина контура не должна быть более 70 м. Руководствоваться при расчетах можно инструкцией по укладке трубы, которая предоставляется заводом производителем.
  • Теплоизоляция . Укладывается сверху чернового пола. Для изоляции можно использовать системы типа Penoplex. Стыки плиты задуваются монтажной пеной. Между предварительно рассчитанных участков укладывается демпферная лента, обязательная в устройстве теплых полов.
    Суть демпферной ленты сводится к тому, чтобы избежать растрескивания стяжки при нагреве. Демпферная лента создаёт зоны компенсации. Обязательно проводится разделение контуров демпферной лентой. Разница температуры в подаче и обратке горячей воды без применения компенсационного слоя приводит к образованию конденсата и растрескиванию стяжки.
  • Монтируется армирующая сетка . По сетке разлаживаются маты для укладки.
    Если планируется обойтись без матов, то можно использовать пластиковую сетку для крепления труб. Армирующая сетка приподнимается над поверхностью приблизительно на 2-3 см.
  • Раскладываются трубы, используемые для монтажа . На предварительном этапе необходимо рассчитать идеальный шаг монтажа, а также способ раскладки. К арматуре крепление трубы осуществляется гарпунами.
  • Трубы заполняются водой и опрессовываются до максимального рабочего давления . При опрессовке труба расширяется и принимает рабочий размер, чтобы при эксплуатации исключить излишнее давление на бетонную стяжку.
  • Заливается бетонная стяжка.


Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.

Полистирольная система имеет несколько основных преимуществ:

  • Принцип укладки труб отличается простотой . Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
  • Отсутствует необходимость в проведении дополнительных бетонных работ . Маты имеют металлические термо-отражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
  • Скорость проведения монтажа . Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
  • Максимальная теплоотдача . Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.

Как сделать теплый пол: сравнительный обзор вариантов и технологий их монтажа

Отопительная система «теплый пол» уже давно не является диковинкой и становится все более популярной. Ее применяют как одновременно с радиаторной системой отопления, так и отдельно. Вопрос о том, как сделать теплый пол, звучит довольно часто и это не случайно. Давайте разберемся, какими достоинствами и недостатками обладает каждая из систем.

В отличие от традиционных вариантов, теплый пол имеет ряд преимуществ, которые и снискали ему популярность:

  • Поскольку нагревательный элемент монтируется в пол, то происходит оптимальное распределение теплого воздуха в помещении: у пола более теплый, на уровне головы – немного прохладнее, что способствует хорошему самочувствию.
  • Происходит экономия тепловой энергии (от 20 до 50%), особенно в домах с высокими потолками, поскольку не обогревается «лишний» воздух вверху.
  • Тепло воспринимается лучше, так как передается в виде излучения.

Какие варианты систем существуют?

Наиболее популярными на сегодняшний день являются теплые полы, изготовленные с использованием теплоносителя системы отопления (чаще всего воды), специального электрокабеля или пленочных инфракрасных элементов.

Водяные теплые полы

Суть конструкции водяных теплых полов заключается в том, что между основанием и напольным покрытием помещаются трубы с циркулирующим по ним теплоносителем, в качестве которого, чаще всего, выступает вода. Поскольку такая система не перегревается, то устанавливают ее практически под любое напольное покрытие, в том числе паркет.

К недостаткам относят относительно невысокую температуру системы, в связи с чем, в качестве основного способа отопления в холодном климате она не подходит, и трудоемкость монтажа. Используют их чаще всего в частных домах.

Электрические кабельные теплые полы

Нагревательным элементом в таких теплых полах служат специальные кабели с многослойной изоляцией. При прохождении по ним электрического тока они нагреваются, а затем отдают тепло напольному покрытию.

Применяют для монтажа теплого пола резистивные и саморегулирующиеся кабели. Среди резистивных предпочтение отдают двужильным, поскольку одножильные, по результатам некоторых исследований, являются причиной электромагнитного излучения, что не лучшим образом сказывается на здоровье человека. Подобных недостатков лишены саморегулирующиеся провода, которые, к тому же, являются более надежными, так как застрахованы от перегрева в силу конструктивных особенностей.

Не можете выбрать подходящий тип теплого пола? Поможем определиться в нашем сравнительном обзоре различных вариантов: https://pol-master.com/tepliy-pol/kakoj-teplyj-pol-luchshe.html.

Инфракрасные теплые полы

Инфракрасные тепловые полы являются доступной во всех отношениях новинкой на рынке отопительных систем. Основным их элементом является тонкая гибкая пленка со специальным графитовым покрытием и нагревательными элементами (электродами). При взаимодействии электрического тока с покрытием, происходит излучение инфракрасных волн. Этот вид отопления значительно дешевле предыдущих, гораздо проще в установке и более экономичен, хотя площадь обогрева приближается к максимальной.

К неоспоримым удобствам относят и то, что монтаж может осуществляться собственными силами и под любое напольное покрытие: линолеум, ламинат, ковролин и т.д. Кроме того, ряд исследований показал пользу инфракрасного излучения для организма человека.

Особенности проведения монтажа

Узнав, сколько будет стоить сделать теплый пол, многие задумываются о том, чтобы выполнить эту работу самостоятельно. Рациональное зерно в этом стремлении имеется, но на деле придется столкнуться с довольно непростыми задачами технического характера, которые потребуют и знаний, и практических навыков. В силу технологических отличий различных видов теплых полов, монтаж их тоже отличается. Предлагаем разобраться в особенностях обустройства теплого пола в каждом конкретном случае.

Любая из выше перечисленных систем будет состоять из нагревательных элементов, термодатчиков и терморегуляторов. Монтаж удобнее выполнять или сразу при строительстве дома, или во время капитальных ремонтных работ.

Правила устройства кабельного варианта

Как уже было сказано выше, нагревательным элементом в данной системе служат кабели разного вида. Они укладываются либо в стяжку, либо в слой плиточного клея, если используется кабель, скрепленный специальной сеткой. Монтаж осуществляется в следующей последовательности:

  • На начальном этапе составляется схема укладки кабеля и определяется место расположения датчика, термостата, а так же место подключения теплого пола.
  • Далее на основу монтируется теплоизоляция с отражателем.
  • Затем по схеме осуществляют укладку кабелей и монтируют систему терморегуляции, которая предохранит систему от перегрева.
  • После этого осуществляют заливку пола цементным раствором. Основное требование на этом этапе – избежать образования пустот.
  • Через 30 дней (не меньше) после выполнения стяжки, систему проверяют на работоспособность.

Подробнее про то, как самостоятельно смонтировать различные типы теплого пола, вы можете узнать в материале: https://pol-master.com/tepliy-pol/montazh-teplogo-pola-svoimi-rukami-video.html.

Монтаж инфракрасного пленочного пола

Монтаж этой системы, пожалуй, наиболее оптимальный вариант для тех, кто не знает, как сделать деревянный пол теплым, хотя для бетонных полов – это тоже отличный выход. Подкупает и то, что поверх него можно настилать те виды напольных покрытий, которые нравятся, не ограничивая свою фантазию. И самое приятное, что с монтажом справится даже человек не очень опытный в делах ремонтных.

Основные этапы работ:

  • Демонтаж имеющегося напольного покрытия и подготовка основания. При серьезных дефектах поверхности лучше сделать стяжку и подождать полного высыхания.
  • Далее укладывается пленка с нагревательными элементами и подключается терморегулятор и датчик.
  • Следующий этап – проверка работоспособности системы и устранение неисправностей, если они возникли.
  • После проверки тепловые элементы закрывают защитной пленкой (сухой монтаж) или заливают раствором (мокрый). При заливке необходимо подождать месяц до полного высыхания.
  • Окончательный этап – монтаж напольного покрытия, согласно технологии.

Это всего лишь краткое описание процесса, гораздо больше информации даст консультация специалиста, если же такой возможности нет, то полезно будет посмотреть видео ниже:

Система водяного обогрева пола

Этот вариант теплого пола, хотя и подкупает своей практичность и экономичностью, не слишком распространен в квартирах, так как теплоноситель (горячая вода), берется из труб центрального водяного отопления, что негативно может сказаться на температуре радиаторов. Кроме того, этот вид теплого пола довольно трудоемкий в плане монтажа, требует профессиональных навыков и серьезных затрат на материалы. Еще одни небольшой минус, который тоже может сыграть роль – при выполнении стяжки скрадывается до 10 см высоты помещения.

Если все же вас интересует как провести все работы, то основные этапы мы перечислим:

  • Начинают все с установки полипропиленового стояка, если замена не была выполнена раньше.
  • Далее составляется схема разводки труб.
  • После этого еще один немаловажный момент – укладка специальной надежной гидроизоляции, полосы которой лучше уложить внахлест, а швы соединить предельно герметично.
  • Далее делают черновую стяжку, уровень которой должен быть приблизительно на 5 см ниже предполагаемого уровня готового пола, дают высохнуть.
  • Следующий этап – фольгированный утеплитель, стыки которого нужно склеить алюминиевым скотчем.
  • И, наконец, монтаж полипропиленовой трубы согласно схемы, подключение ее к стоякам подачи и обратки через регулирующий кран.
  • Проверка системы на наличие протеканий. Затем воду нужно слить.
  • Выполняют финальную стяжку, которая должна быть идеально ровной. Дают ей высохнуть и приобрести необходимую крепость.

В заключении

Мы провели небольшой обзор наиболее популярных вариантов теплых полов, принципов их работы, достоинств и недостатков. Выяснили, как провести монтажные работы правильно, соблюдая необходимую технологию.

Как положить теплый пол с водяным контуром правильно

В сущности, под плиточное покрытие могут быть уложены два вида теплого пола – водяной и электрический. Именно от его разновидности будет зависеть способ, как положить теплый пол под плитку. Общие принципы работ практически не отличаются, есть лишь некоторые детали, применимые к каждому конкретному типу обогрева. Детально о процессе монтажа водяного типа обогрева мы расскажем в нашем материале.

Требования к основанию теплого пола, будь то электрический или водяной, практически идентичны. Если речь идет о бетонной стяжке, то она должна быть ровной и не иметь изъянов. На нее укладывают нагревательные элементы. Далее процесс укладки немного разнится, хотя и не существенно. Читайте также: «Укладка теплого пола в стяжку – как правильно сделать».

Укладка труб для водяного теплого пола

Метод расположения нагревательных труб на основании может несколько отличаться в зависимости от индивидуальных параметров помещения. Да и сама основа бывает разной.

В качестве основы могут выступать бетонные перекрытия, поверх которых укладывают слой утеплителя. Как вариант, основой может служить цементно-песчаная или бетонная стяжка, утеплять которую нужно снизу.

Все прочие элементы для укладки теплого пола, такие как отражающая подложка, трубы отопления внутри стяжки и кафельная плитка, от типа основы не зависят. Как вариант, в случае укладки теплого пола электрического типа, можно обойтись без бетонной стяжки и наносить клей прямо поверх нагревательных элементов. Однако со стяжкой все-таки надежнее.

Чтобы не отбивать уровни для каждого отдельного слоя, можно провести линию на стене, после чего опустить ее с помощью уровня, мелованного шнура и рулетки до нужной высоты.

Какой должна быть основа

Перед тем, как правильно уложить теплый пол, следует выполнить черновую стяжку. Если под стяжкой находится грунт, следует убедиться, что он стабильный, не пучинистый. В противном случае, слой грунта снимают и засыпают песчаную подушку.

Под слой песка, который понадобится в любой случае, требуется укладка гидроизолирующего слоя из рифленого барьера или целлофановой пленки. Далее на песок засыпают слой щебня или керамзитового утеплителя. Отметим, что не стоит укладывать гидрозащиту непосредственно под утепление из керамзита или щебня, поскольку она не выдержит давления, продавится и испортится.

Песок засыпают слоем в 20 см и более, а вот керамзит не является обязательным элементом, некоторые предпочитают заменить его щебнем, если проживают в местности с мягким климатом.

Прослойку из сыпучих материалов заливают цементным раствором по заранее выставленным маякам, чтобы получить нижнюю стяжку, которая послужит каркасом для пола. Состав раствора может немного варьироваться, однако от компонентов смеси будет зависеть конечная жесткость всей конструкции.

Монтаж труб теплого пола

После высыхания слоя основной стяжки, можно приступать к процессу, определяющему то, как правильно укладывать теплый пол. Для этого сначала на стяжке располагают фольгированный отражающий слой на основе из вспененного полиэтилена. Далее приступают к укладке водяного контура – используют металлопластиковые или полиэтиленовые трубы наружным сечением 16 или 20 мм.

Не стоит забывать о фольгированном отражателе перед тем, как правильно положить теплый пол, поскольку он обеспечит направление движения тепловых волн вверх, то есть внутрь помещения. В противном случае тепловые волны будут распространяться по всем направлениям и будут наблюдаться значительные теплопотери.

Чтобы разместить нагревательный контур по поверхности стяжки нередко используют специальные планки или маты, содержащие держатели для 16 или 20-миллиметровых труб. Расстояние между отдельными держателями составляет по желанию 10 или 20 см. В качестве альтернативы можно использовать пластиковые крепления, однако под них нужно произвести предварительную разметку на стяжке.

Металлопластиковые трубы при укладке на пол неминуемо придется изгибать, что может привести к поломке контура, если изгиб слишком сильный. Чтобы предотвратить такие проблемы, профессионалы рекомендуют использовать стальные пружины длиной 20-25 см и внутренним сечением, превышающим наружный диаметр трубы на 2 мм. Пружина не позволяет стенкам труб лопнуть, поскольку равномерно сдерживает их по всей поверхности. Постепенно продевая пружину на места сгибов, добиваются безопасного формирования нужных очертаний контура.

Чтобы обеспечить равномерный прогрев пола, не стоит делать верхнюю цементную стяжку слишком тонкой, иначе перепады будут ощущаться при ходьбе по полу.

Исходя из практики, достаточным для равномерного прогрева пола слоем стяжки вместе с финишным покрытием считается 7-10 см.

Укладка плитки

Как только вы справились с процессом, как правильно класть теплый пол под плитку, можно приступать непосредственно к подготовке к монтажу финишного покрытия. Для этого на уложенный и зафиксированный водяной контур по заранее установленным маякам заливают слой финишной стяжки (прочитайте также: «Как уложить теплый пол под плитку своими руками»).

Этот слой станет черновым полом под укладку плитки. Чтобы сделать такую основу максимально пригодной для монтажа плитки, в цементный раствор добавляют пластификаторы. После полного застывания такая стяжка ничем не будет отличаться от обычного бетонного основания, с той лишь разницей, что под ней находится система обогрева. Дальнейшая укладка плитки производится согласно общим правилам работы с таким материалом. Читайте также: «Укладка теплого водяного пола под плитку – последовательность выполнения».

Выводы

Таким образом, монтаж теплого пола под плиточное покрытие является вполне осуществимым, даже собственными силами. При расчете стоимости такого пола стоит обратить внимание на разновидности используемых материалов, которые могут значительно разниться по цене. В любом случае каждый будет исходить из собственных финансовых возможностей и доступных в продаже материалов.

Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Как сделать водяной тёплый пол своими руками.
Сейчас мы рассмотрим условия при которых будет рационально монтировать тёплый пол, какие необходимые навыки вам потребуются, непосредственно сам процесс монтажа теплого пола.

  1. Устройство тёплого пола.
  2. Какие трубы использовать для теплого водяного пола.
  3. Коллекторный узел теплого пола.
  4. Схемы укладки теплового контура.
  5. Шаг укладки труб теплого пола.
  6. Как рассчитать длину труб для укладки теплого пола.
  7. Пошаговое устройство теплого водяного пола.
  8. Устройство основания под тёплый пол.
  9. Утепление и гидроизоляция.
  10. Монтаж контура отопления трубами.
  11. Армирование теплого пола.
  12. Испытание подключенной системы.
  13. В конце необходимо провести испытание всей системы:
  14. Заливка цементной стяжки теплого пола.
  15. Заключительный этап. Выбор напольного покрытия.
  16. Видео водяной теплый пол

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

  • Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
  • Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.
Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Какие трубы использовать для теплого водяного пола.

Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.
Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

Основные элементы коллектора теплого пола

Составные части этого узла:

  • Настроечные клапаны с расходомером или без
  • Устройство для отвода воздуха (работающее в авто. режиме)
  • Коллекторы, имеющие клапаны балансировки
  • Вентили для прекращения подачи теплоносителя и устройство учёта расхода
  • Набор фитингов для присоединения отдельных частей
  • Кронштейны для фиксации
  • Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Схемы укладки теплового контура.

Во избежании множества ошибок в процессе установки пола, до начала работ следует нарисовать для себя схему прокладки теплового контура. Так же, если в последствие потребуется ремонт, то вы значительно упростите себе задачу.

  1. Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
  2. Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
  3. Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

  • Все используемые в работе трубы контура должны иметь одинаковую длину.
  • Один контур не должен выходить за границы одного помещения
  • Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
  • В местах расположения мебели и сантехники контур не обязателен

Шаг укладки труб теплого пола.

Важный параметр — это «шаг» прокладки трубы. Его границы делают от 10 до 60 см. Это зависит от многих показателей:

  • При прокладке контура в помещениях со стенами выходящими на улицу, делают шаг от 10 до 15 см.
  • В помещениях без внешних стен, а так же в их центральной части делают шаг от 20 до 30 см.
  • В ванных, туалетах, банях и иных «прохладных» местах делают шаг 15 см. по всей площади

Как рассчитать длину труб для укладки теплого пола.

Для расчёта нужной длины труб контура теплого водяного пола нужно площадь обогреваемого помещения (кв.м.) поделить на шаг укладки (м). Так же надо добавить длину трубы до коллектора и размер изгибов.

Общая длина для труб диаметром 16 мм. от 70 до 90 м; для диаметра 17 мм, от 90 до 100 м; для диаметра 20 мм, около 120 м.

Пошаговое устройство теплого водяного пола.

  • Устройство основания пола
  • Монтаж контура отопления
  • Армирование
  • Испытания
  • Заливка цементной стяжкой

Устройство основания под тёплый пол.

Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения. В том случае, если тёплый пол будет укладываться над подвальным помещением, либо на этажах выше первого, толщина утеплителя будет самой минимальной. Около 3 см.

Утепление и гидроизоляция.

Профессионалы советуют проложить гидроизоляцию (например плотную плёнку) для защиты утеплителя от цементно-песчаного раствора и во избежании образования конденсата.

Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.

Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:

  1. Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
  2. Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.

При выборе толщины слоя утеплителя следует учесть несколько важных условий.

  • При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
  • При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
  • При укладке на все последующие этажи его толщина возможна до 3 см.

Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.

Порядок действий выкладки утеплителя:

  1. Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
  2. Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
  3. Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
  4. Швы между плитами надо так же проклеить скотчем.
  5. Закрепить утеплитель дюбелями.

Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.

Монтаж контура отопления трубами.

До начала укладки труб на утеплитель следует сделать разметку маркером. В последствие ножом по разметке нужно будет сделать «ходы» для труб.

Монтаж теплого пола

Тут нужно не забыть учесть повороты, диаметр и шаг труб. Так же во время этого этапа следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого этапа следует закрепить демпферную ленту. Нельзя использовать и паять полипропиленовые трубы.

Порядок действий при выкладке труб:

  1. На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)
  2. По заранее размеченному маркером контуру выкладываем трубу. Фиксацию производим посредством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сразу, а только после выкладки 5-10 м. трубы
  3. Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это потребуется для последующей балансировки.

Укладка трубы должна начинается с самых дальних зон от коллектора. Подобным образом укладываем каждый водяной контур. Во время монтажа трубы следует соблюдать осторожность во время ходьбы. Лучше подкладывать для ходьбы какой-либо настил.

Армирование теплого пола.

Основная функция армирующей сетки — это увеличение прочности всей конструкции. Необходима она или нет, и стоит ли тратить на неё деньги решать вам.

Главное условие укладки сетки — это то, что она должна располагаться над трубами.

Для армирования подойдёт сетка с ячеёй 10 на 10 см. Можно использовать либо металлическую, либо пластиковую сетку. Главное, что бы она была без рифлёной поверхности, во избежании повреждения труб. Небольшие куски сетки выкладывают с нахлёстом друг на друга и фиксируют пластиковыми хомутами.

Испытание подключенной системы.

До заливки пола обязательно следует испытать подключенный контур. Это позволит выявить возможные утечки и неисправности.

Для испытания потребуется опрессовочный насос.

Порядок действий при заполнении системы:

  • На коллекторе остается открытым только один проверяемый контур
  • После выхода всего воздуха и полной чистоты воды сливной кран закрывается. Потом перекрывается испытуемый контур. (уже промытый и заполненный теплоносителем)
  • Операция повторяется с каждым контуром отдельно

Во время испытания необходимо проверить присутствие воздуха в системе и чистоту теплоносителя. Испытание необходимо проводить до полной чистоты воды.

Чистота воды проверяется по шлангу слива. Лишняя жидкость сливается в канализацию по сливному шлангу подсоединённому к коллектору. Во время проведения испытания автоматические воздухоотводчики находятся в открытом состоянии.

В конце необходимо провести испытание всей системы:

  1. Каждый из контуров в вашем коллекторе открыт
  2. В насос заливается чистая вода
  3. Посредством насоса в системе создаётся давление примерно в 2 раза больше рабочего (6 атм.)
  4. Визуально оценивается целостность системы
  5. Система на одни сутки остаётся под давлением 6 бар
  6. Если вы не обнаружили протечек, система прошла проверку

Заливка цементной стяжки теплого пола.

Одному с подобной работой справиться очень сложно. Поэтому следует обратиться к профессионалам (если у вас нет опыта в подобных работах), либо найти себе помощника.
Для работы потребуются строительный уровень и маяки (например профиль для гипсокартона).

Маяки крепятся на уровне «чистого» пола. Расстояние до стен около 30 см.

В исходный раствор (1 к 3; цемента и песка) следует добавить фибру и пластификатор. Фибра повысит механическую прочность стяжки и её пластичность, а пластификатор сильно повысит степень её подвижности и прочности.

Стяжка должна заливаться с дальних углов и вестись линиями по маякам. Через несколько дней стяжка «схватиться» и можно начинать зачищать её поверхность. Так же следует обрезать торчащую демпферную ленту.

Ближайшие 2 недели готовую стяжку нужно увлажнять и покрывать полиэтиленом.

Заключительный этап. Выбор напольного покрытия.

Самым лучшим вариантом считается керамическая плитка, так как при её нагревании не происходит вредных химических процессов. Этот вариант идеален для ванных комнат, туалетов и кухонь.
При выборе покрытия для остальных помещений главное выбрать покрытие со специальной маркировкой. Покрытие для тёплого пола помечены специальным знаком.

Знак теплый пол

Видео водяной теплый пол

Монтаж матов теплого пола

Теплые полы электрического обустройства уже давно стали привычными для городских квартир, домов различной площади за городом и прочих помещений административного, хозяйственного или коммерческого назначения. Они являются дополнительным, а иногда и основным источником обогрева зданий. Притом достаточно экономичным, но лишь при условии четкого соблюдения технологии обустройства таких полов.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.
Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

  1. Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
  2. Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
  3. Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
    • жесткую теплоизоляционную плиту толщиной в 2-3 см;
    • пенопласт;
    • жесткие пробки;
    • или пенополистирол.
  4. Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки. Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель. Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
  5. Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью. Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.
  6. И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания.
  7. Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

  • очистить от грязи и пылевого слоя;
  • выровнять (и заделать все трещинки, выбоинки и т.д.);
  • и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

  1. Кабелем вверх и сеткой вниз. Это способ считается самым распространенным и осуществляется следующим образом:
    • мат раскраивается;
    • укладывается на подготовленную поверхность кабелем вверх;
    • клеем точечно крепится к этой поверхности;
    • и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
    • на просохший клеевой слой укладывается плитка.

При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

  • Кабелем нагрева вниз. Суть способа проста:
    • мат выкраивается по монтажному плану и сворачивается в рулон;
    • на пол наносится клеевой состав слоем в 2-3 мм;
    • матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
    • а затем вдавливается (слегка) в клеевой слой;
    • поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
    • конструкция просушивается;
    • и затем по ней кладется кафель.
  • Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

    Техника безопасности при укладке теплых полов из термоматов

    Чтобы избежать несчастных случаев и выхода из строя электронагревательной системы как при ее монтаже, так и в процессе эксплуатации, важно соблюдать ряд требований ТБ:

    • не укорачивать кабели самостоятельно;
    • не меня монтажные провода, нарушая муфтовые соединения;
    • не касаться терморегулятора, пытаясь изменить его конструкцию;
    • не устанавливать и не ремонтировать терморегулятор под напряжением.
    голоса
    Рейтинг статьи
    Читать еще:  Укладка линолеума на бетонный пол своими руками
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
