Для чего нужен бойлер в системе отопления?

А зачем нужен бойлер?

В чем смысл бойлера, если двухконтурный котел дает хх литров в минуту горячей воды?
Или так меньше газа уходит?
Ведь в итоге мы получаем горячей воды в любом случае одинаковое количество, только с бойлером мы еще ее и храним.

Если у вас двухконтурный котел и даёт горячую воду, то можно обойтись и без бойлера. Но будешь испытывать некоторый дискомфорт . Например, в душе ты случайно или по надобности закрыл кран. Потом опять открыл. Сначала пройдет горячая вода, которая была в трубе (секунд пять), а потом ты получишь абсолютно холодную воду. Котел конечно запустится и начнет греть, и горячая вода опять появится. примерно секунд через десять-пятнадцать. Это время придется топтаться с ноги на ногу и стучать зубами.

Особо актуально с маленькими детьми — тут уже не до смеха.
Примерно то же, когда кто-то открывает второй кран, например на кухне жена моет посуду.
Вариант решения. Сразу после котла на линии горячей воды ты ставишь малюсенький бойлерок литров на 35 — 50, и всё! Проблема решена! А бойлерок этот даже электроэнергию особо не тратит, так как котел на него подаёт уже горячую воду.
Деньги небольшие, а эффект налицо!

Бойлер — емкость для горячей воды, который присоединяется, например к твердотопливному котлу, и служит для нагрева воды, которая будет использоваться для горячего водоснабжения дома. Если котел имеет возможность подключения бойлера косвенного нагрева — соответственно такой котел (после подключения бойлера) становится двухконтурным. Первый контур — система отопления (батареи, теплые полы), а второй контур — контур горячего водоснабжения. Таким образом, бойлер нужен для реализации горячего водоснабжения в доме, нагрев воды в котором будет осуществляться от котла отопления.

Если горячее водоснабжение будет осуществляться только от электронагревателя или от каких-то независимых источников тепла — второй контур котлов остается незадействованным и глушится заглушками.
Если стал вопрос выбора бойлера косвенного нагрева — можно посоветовать обратить внимание на комбинированный бойлер косвенного нагрева (теплообменник). В данном типе теплообменнков имеется дополнительный нагревательный элемент — Электротэн. ТЭН этот используется как отдельно — в период, когда котел не работает — например лето, так и в комбинации с работающим котлом отопления для дополнительного повышения температуры воды в системе горячего водоснабжения, если вода в кране не достаточно горяча (например, в межсесонье — когда котел работает не на полную мощность). Таким образом, комбинированные водонагреватели — устанавливаются и работают как от котла отопления, от электрического ТЭНа и от ТЭНа и котла вместе. А современная технология «Сухой ТЭН» (нет контакта с водой, т.к. ТЭН в керамической оболочке) позволяет эксплуатировать такой бойлер (водонагреватель) очень долго, т.к. металлический ТЭН у таких нагревателей не касается воды, и, соответственно, не образуется накипь и ржавчина.

Для чего нужен водонагреватель

Любой россиянин на вопрос: «Зачем нужен бойлер?» даст однозначный ответ — обеспечить себя горячей водой, а иногда и отоплением, при отсутствии централизованных коммуникаций. Даже если вы живете в квартире с городским водоснабжением, проблема плановых отключений ГВС касается каждого.

В подобных ситуациях бойлер станет незаменимой техникой в доме и позволит больше не беспокоиться об отсутствии горячей воды. Забудьте о кипятильниках, чайниках и тазиках. Эти манипуляции не только отнимают время, но и потенциально опасны — можно легко ошпариться или перевернуть на себя емкость с кипятком. С помощью водонагревателя вы получите горячую воду быстро и безопасно.

Сегодня производители предлагают большой выбор модификаций нагревательных приборов с разными функциями и возможностями. Обычному потребителю сложно разобраться, когда и какое оборудование лучше использовать. В этой статье вы найдете рекомендации специалистов «Мособлгаза» — в каких ситуациях лучше устанавливать проточный или накопительный водонагреватель и для чего нужен бойлер косвенного нагрева.

Проточные водонагреватели

Эти модели обеспечивают горячую воду «здесь и сейчас» без предварительного нагрева и длительного ожидания. За счет прохождения потока через ТЭН или газовую колонку подогревают воду за 20-30 секунд до 40-60°C, а электроэнергия расходуется только при включенном кране. Температура регулируется с помощью повышения или уменьшения напора.

Преимущества и недостатки проточных моделей

Устройства имеют компактные размеры, устанавливаются без специализированного оборудования и инструментов. Отлично вписываются в интерьер. Стоят дешевле, чем накопительные аппараты. Но имеют свои недостатки:
— Проточные модели потребляют много электроэнергии, если используются постоянно. Экономичны они только при редком применении.
— Маломощные водонагреватели выдают небольшой поток горячей воды, так как уровень нагрева напрямую зависит от напора.
— Приборы чувствительны к первоначальной температуре воды. В холодное и теплое время года уровень нагрева будет значительно различаться — при равных условиях и напоре разница нередко составляет до 15-20°C.
— Для проточного водонагревателя нужна качественная электропроводка, если в доме все точки водоразбора оснащаются этими нагревательными приборами. Мощность отдельных моделей достигает — 30 кВт.

Благодаря этим особенностям и конструктивному исполнению проточные водонагреватели оптимальны для установки на отдельных точках водоразбора, подходят в качестве временного варианта при отключениях ГСВ в городских квартирах или для сезонного использования на дачах.

Накопительные водонагреватели

Приборы имеют накопительный бак емкостью от 50 до 300 литров. Здесь вода нагревается до 50-90°C за 1-4 часа. Встроенный термостат автоматически поддерживает заданную температуру. Работают бойлеры по следующему принципу — при открытии крана водоразбора из прибора поступает горячая вода. Одновременно ее место занимает холодная, которая также подогревается до заданной температуры. Таким образом, в бойлере всегда есть запас горячей воды, достаточный для снабжения сразу нескольких точек водоразбора.

Посмотрите подробное видео, как работает накопительный водонагреватель

Плюсы и минусы накопительного прибора

Если стоит задача обеспечить весь дом ГВС, то вам точно нужен водонагреватель накопительного типа. Приборы имеют небольшую мощность в 1-2,5 кВт, поэтому не требовательны к электропроводке. Вода нагревается постепенно — энергозатраты экономичны.

Минусы накопительных водонагревателей:
— Габаритность и большой вес прибора — оборудование от 70 литров нецелесообразно использовать в квартирах, такие модели занимают полезное пространство.
— Заметные теплопотери — горячая вода постепенно остывает. Чем ниже окружающая температура, тем быстрее идет процесс.
— Вода подогревается постоянно — электроэнергия расходуется, даже если вы не пользуетесь ГВС.
— При одновременном включении нескольких кранов температура воды резко снизиться — водонагреватель не успеет справиться с ее нагревом. Возможна нехватка горячей воды.

Если сложить все плюсы и минусы, станет понятно, для чего нужен накопительный бойлер, где и когда его лучше использовать. Этот прибор оптимален для применения в загородных и частных домах, не подключенных к центральной системе водоснабжения. Небольшие модели подойдут для квартиры.

Бойлеры косвенного нагрева

Решить проблему с резким снижением температуры воды при ее значительном расходе в накопительных приборах помогут бойлеры косвенного нагрева. Это оборудование похоже на типовые модели и выглядят как большой бак цилиндрической формы. Однако они принципиально отличаются по способу нагрева — вода для ГВС подогревается от внешнего источника.

Вместо электронагревателя внутри бака установлен теплообменник, подключенный к отопительной системе. Теплоноситель, поступающий из котла, циркулирует по змеевику и нагревает воду до заданного значения. Регулируется температура с помощью термостатных клапанов, установленных на входном патрубке. Приборы максимально экономичны — для нагрева воды не требуется дополнительных энергозатрат.

Расширенные возможности

Некоторые модели бойлеров могут комплектоваться дополнительными устройствами. Например, двумя теплообменниками — по одному проходит теплоноситель от котла отопления, второй подключен к солнечному коллектору и в ясные дни экономит топливо. Также в бойлерах косвенного нагрева устанавливают электроТЭН. Такие модели компенсируют дефицит горячей воды в период пиковой нагрузки и используются в моменты, когда система отопления не работоспособна или необходимо дополнительно повысить температуру.

Устанавливаются бойлеры косвенного нагрева в квартирах, частных и загородных домах с автономной системой отопления.

Как выбрать нужный бойлер

При выборе модели обязательно определитесь, для чего вам нужен водонагреватель, планируете вы его использовать постоянно или сезонно. С учетом количества точек водоразбора и потребностей рассчитайте объем расходуемой воды и режим эксплуатации прибора. Выберите тип устройства — газовый или электрический:
— Первые целесообразны для установки при наличии системы газоснабжения в доме — такие модели экономичнее и не требуют значительных дополнительных расходов.
— Вторые работают от электрической сети 220 (до 8 кВт) или 380 вольт (до 30 кВт).

Определитесь с производителем — лучше приобретать бойлер от известного бренда. Например, Bosch, Ariston, Electrolux, Viessmann, Thermona, Gorenje и т.д. Эти компании поставляют качественную продукцию, которая уже проверена российским потребителем и нашими инженерами — компания «Мособлгаз» продает модели этих производителей. При любых сомнениях в правильности своего выбора обращайтесь к грамотным специалистам, они помогут подобрать оборудование с учетом ваших потребностей.

Что такое бойлер косвенного нагрева

Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Выбрать бойлер косвенного нагрева

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Что такое бойлер косвенного нагрева и зачем он нужен?

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

  • корпус бойлера;
  • утеплитель;
  • бак, выполненный из нержавеющей стали;
  • термометр;
  • теплообменник;
  • магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Достоинства и недостатки системы

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

  1. Способность нагревать воду в больших количествах.
  2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
  3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
  4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
  5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

  1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
  2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
  3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

  • умывание – 6-16 л;
  • мытье посуды – 20-25 л;
  • душ – 60-85 л;
  • принятие ванны – 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

Электробойлер для отопления дома своими руками

Отличительные особенности бойлера для системы отопления

Как известно, бойлер – это закрытый сосуд, который имеет два отверстия. Первое отверстие служит входом для холодной воды, второе – выходом для горячей. Питается бойлер от электрической сети. Все бойлеры делятся на две группы – проточные и накопительные. В накопительном бойлере происходит нагрев определенного количества воды (количество воды зависит от водоизмещения бойлера), в проточном бойлере можно нагреть любое количество воды, но для этого требуется больше электроэнергии.

Надо сказать, что использовать бойлер для отопления – вполне возможно, более того, сегодня производители выпускают бойлеры, специально предназначенные для нагрева воды в системе. Эти бойлеры имеют два существенных отличия от, предназначенных исключительно для нагрева воды для бытовых целей – например, для купания или мытья посуды.

Во-первых, в таких бойлерах вход для холодной воды расположен снизу, а выход для горячей воды – сверху. Такое расположение отверстий объясняется тем, что когда вода нагревается, она поднимается вверх, а следовательно, наиболее горячая вода расположена в верхней части бойлера, и именно использование такой воды сделает систему отопления максимально эффективной.

Во-вторых, бойлер, предназначенный для нагрева воды в системе отопления, отличается большим диаметром отверстий. Если посмотреть на бойлеры, изготовленные в фабричных условиях, то можно увидеть, что и вход для холодной воды, и выход для горячей воды в них не бывает меньше 2 дюймов в диаметре (примерно 4,8 см).

Если бойлер имеет обе эти отличительные черты, значит, его смело можно использовать в качестве основы для системы отопления – он именно для этого и предназначен. А движение воды по самой системе отопления здесь производится за счет того, что холодная и горячая вода имеют разную плотность, и холодная вода, поступая в бойлер, вытесняет горячую сначала наверх, а потом через отверстие в трубы системы.

Бойлер как источник нагрева воды

Классический бойлер представляет собой герметичную емкость, внутри которой располагается электрический нагревающий элемент. Для подключения к водопроводной системе в конструкции предусмотрено 2 парубка. Может ли применяться подобный бойлер в системе отопления частного дома?

Увы, но он не обладает должными характеристиками, необходимыми для организации автономного теплоснабжения. Для нормальной работы бойлер для отопления частного дома должен иметь очень высокую мощность. В среднем на 10 м² жилой площади понадобится 1 кВт тепловой энергии. Т.е. для теплоснабжения дома в 100 м² потребуется модель бойлера с минимальным значением мощности 10 кВт. Производители попросту не выпускают такие модели.

Если же использовать бойлер для отопления дачи с небольшой площадью – можно столкнуться со следующим проблемами:

  • Высокий показатель инертности. В среднем бак на 100 л. при мощности ТЭНа 2 кВт будет нагреваться до температуры +75°С 1,5-2 часа. При этом циркуляция будет невозможна, так как она только увеличит время нагрева;
  • Большой объем бака. По идее он дает возможность использовать бойлер на отопление и ГВС. Однако постоянный забор воды и пополнение системы извне приведет к неравномерному нагреву теплоносителя;
  • Большой расход электроэнергии. До того, как сделать отопление от бойлера необходимо рассчитать его мощность. При этом нужно учитывать, что использование его в ГВС приведет к постоянно включенным нагревательным элементам. Таким образом повысятся затраты на электроэнергию.
Читать еще:  Как установить экран на батарею отопления

Так почему же в сети все чаще встречаются схемы, в которых осуществляется отопление с помощью бойлера? Ведь намного рациональнее использовать для этого электрокотел. Все дело в неправильной терминологии. В водяном отоплении возможна установка так называемых баков косвенного нагрева, которые конструктивно схожи с бойлерами. Во избежание дальнейшей путаницы будем их так же называть бойлерами.

Если появилось желание установить классический бойлер как основной нагревательный элемент – возможны проблемы с гарантией от производителя. Это связано с нарушением эксплуатации устройства.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

  • Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
  • Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
  • Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

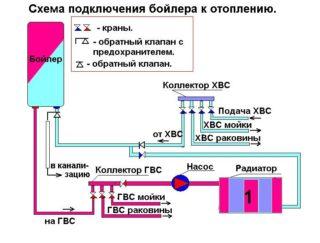

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

  • Один раз в месяц проверять целостность теплоизоляции конструкции;
  • Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
  • Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Бойлер для отопления своими руками

Следует отметить, что стоимость заводских моделей бойлера для теплоснабжения дачи довольно высока – от 7000 руб. и больше. Альтернативным вариантом является изготовление конструкции своими силами.

Для этого можно использовать любую стальную емкость

Важно, чтобы ее объем соответствовал расчетному. Для организации схем теплоснабжения от самодельного бойлера понадобятся следующие комплектующие:

  • Бак. Лучше всего заказать конструкцию из нержавеющей стали или сделать ее самостоятельно. На корпусе должны быть отверстия для пайки входных и выходных патрубков;
  • Змеевик. Оптимальный вариант – установка медной конструкции. Этот материал обладает оптимальными параметрами для передачи тепловой энергии;
  • Крепление патрубков для подключения к отоплению и ГВС .

Для обеспечения теплоизоляции рекомендуется делать двойной корпус. Между стенками устанавливается стекловата или базальтовый утеплитель. Рекомендуемая толщина прослойки – 5 см. Порядок установки и ввода в эксплуатацию ничем не отличается от заводских моделей.

Насколько эффективно использование бойлера в теплоснабжении дома? Все зависит от правильности расчетов параметров всей системы. Только после вычисления оптимальных характеристик и проверки их на практике можно говорить о настоящей эффективности установки бойлера.

В видеоматериале показа пример использования бойлера в отопительной системе.

Насколько целесообразно использовать бойлер для отопления частного дома?

Для отопления небольших частных домов и дач используют бойлер.

Такой вариант выгоден эффективностью и минимальными финансовыми затратами.

При этом водонагреватель можно изготовить своими руками.

Можно ли использовать бойлер для горячей воды в системе отопления

Для того чтобы всецело понимать, что это за устройство, необходимо разобраться во всех нюансах.

Что собой представляет устройство

Визуально бойлер для отопления выглядит как ёмкость довольно большого объёма. Внутри её или под ней располагается тепловой источник.

Конструкция и технические характеристики

На внешнем корпусе прибора расположены датчик давления и электронно-механическая система по управлению бойлером. Далее, следует слой теплоизоляции, разделяющий стенку корпуса и накопительный бак, и позволяющий сохранить тепло.

Фото 1. Бойлер косвенного нагрева модели 702.1, емкость — 712 л, производитель — «Elitec», Италия.

Объем накопительной ёмкости, в которой будет скапливаться и прогреваться вода, целесообразно выбирать в диапазоне 200—300 литров. Более низкие значения вместимости бака рассматривать не стоит, так как этого будет недостаточно для обогрева даже небольшой площади.

Нагрев воды осуществляется с помощью трубчатого электронагревателя мощностью не менее 8—12 кВт.

Внимание! Важно учитывать этот показатель, так как если он будет ниже, то оборудование будет не справляться с отоплением, и появится необходимость в круглосуточной работе прибора.

Для чего он нужен

После того как накопительный бак заполнен, ТЭНы, расположенные внутри его, начинают прогревать воду до заданной температуры. По мере достижения необходимой отметки в градусах, жидкость начинает поступать через патрубки в трубы основной отопительной системы.

Хоть принцип работы бойлера для отопления достаточно прост, важно помнить и про особенности подготовительного процесса:

  • создать контур с циркуляцией замкнутого типа;
  • предвидеть возможность добавления жидкости в теплоноситель из систем водоснабжения;
  • установить насос, регулирующий стабильное движение воды по трубам, запорную арматуру, расширительный бак;
  • наладить структуру фильтрации воды, циркулировать по контуру жидкость должна уже в очищенном, без примесей, виде.

Встроенные в бойлер ТЭНы контролируют колебания температуры прибора. Как только достигается определённое пользователем её значение в градусах, система автоматически отключается. Если же вода остынет, то возникает обратный процесс: снова запустится её нагрев.

Особенности

В отличие от обычных водонагревательных устройств у этого прибора патрубок на вход (для холодной воды) монтируется внизу накопительного бака, а на выход (для горячей) — сверху.

Таким образом, циркулировать в замкнутом отопительном контуре жидкость должна с фиксированной температурой, которая и достигается в верхней части бака.

Бойлер косвенного нагрева с подключением к котлу

Главное отличие такого прибора от обычного водонагревателя для отопления — наличие постороннего источника подогрева теплоносителя. Это могут быть солнечные батареи, котёл, центральное отопление.

От такого вспомогательного источника по змеевику, проходящему по внутренней части бойлера, проходит теплоноситель, который, в свою очередь, подогревает жидкость в баке.

Данная система защищена теплоизоляционным слоем.

Монтаж

Перед основным процессом, важно произвести подготовительные работы:

  • обеспечить в помещении оптимальную температуру и показатель влажности;
  • использовать дистиллированную воду — лучший вариант теплоносителя;
  • бесперебойная подача электричества.

После этого выполняется процесс установки бойлера для отопления:

  • выбор места под накопительную ёмкость, для исключения её контакта с бетонным полом, лучше всего смонтировать небольшую платформу под бак;
  • проверка установки горизонтальным уровнем, погрешностей быть не может;
  • подключение к системе отопления: диаметр всех патрубков не должен отличаться;
  • внешний корпус установки необходимо утеплить, если помещение, выбранное для монтажа бойлера, не отапливается;
  • подсоединение к ГВС.

Перед запуском системы обязательно требуется проверка всех подключений на герметичность.

Схема подключения

Их существует несколько:

  • Через трёхходовый клапан, который откликается на сигнал термостата установки. При понижении температуры в системе ГВС, происходит переключение, и теплоноситель направляется из котла в контур накопительной емкости. После того как будет достигнута требуемая температура, термостат переходит в изначальное положение.
  • Двухнасосная система. Смысл такого подключения в параллельной работе двух насосов: отопления и ГВС. Переключение с одного на другой происходит по сигналу того же датчика термостата. Когда работает один насос, второй перекрывается клапаном.

При помощи каких критериев выбрать?

Существует 3 основных критерия данного процесса:

  • Объём. Не стоит устанавливать максимальный по данному значению прибор. Это может натолкнуть в будущем на финансовые затруднения. Так как на ёмкость достаточного объёма будет уходить больше воды, то и счёт за её потребление будет больше. Стоит помнить, что чем больше объем установки, тем больше она будет соприкасаться со змеевиком, что может привести к нагреву теплоносителя.
  • Мощность. Этот критерий оказывает влияние на нагрев воды. Для полноценного процесса отопления подойдёт водонагреватель с показателем 8—12 кВт.
  • Диаметр. Данный критерий зависит от площади помещения, где производится монтаж прибора.

Как сделать водонагреватель своими руками

Ценовой диапазон бойлеров на рынке достаточно большой. К нему можно не обращаться, если сделать данную установку самостоятельно.

  • углошлифовальная машинка;
  • электрическая дрель со сверлом для металла;
  • аппарат аргонно-дуговой сварки;
  • гаечные ключи;
  • шлифовальный и полировочный диск для металла;
  • наждачная бумага.

При этом в качестве бака лучше использовать ёмкость из стали. В ней проделать специальные отверстия для будущих входных и выходных патрубков.

Для змеевика подойдёт медь — материал, обладающий хорошей теплопередачей. Теплоизоляционный слой лучше формировать толщиной около 5 см из стекловаты либо базальтового утеплителя.

Установка

После того как составные части будут готовы, производят установку прибора.

  • определение места под накопительную ёмкость;
  • выравнивание установки горизонтальным уровнем;
  • соединение конструкции с системой отопления;
  • её подсоединение к ГВС.

Перед запуском системы обязательно требуется проверить все подключения.

Особенности использования в частном доме

Для увеличения эффективности процесса: прогрев и подача из крана горячей воды и отопления комнат бойлер косвенного нагрева устанавливают в связке с газовым котлом.

Такое решение позволяет обеспечить подачу тёплой воды сразу в несколько точек водозабора.

Схема установки не отличается от стандартной. Единственная разница — необходимо подсоединиться и к системе отопления, и водоснабжения. Точка врезки должна быть перед отметкой выхода воды, после унитаза.

Все необходимые рекомендации дают профессиональные мастера.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о преимуществах и недостатках использования бойлера в системе отопления.

Уход: через какое время нужно будет разобрать и почистить?

Ежегодно в водонагревателе заменяют анод, так как дольше он уже не отрабатывает. Минимум дважды в год необходимо снимать детали с полной разгерметизацией всей системы для прочистки. Делают это вручную и с использованием специальных химических растворов.

Обзор бойлеров для отопления: описание, как использовать устройство

Электроводонагреватели применяются для получения горячей воды в многоквартирных домах и частных коттеджах. Но иногда их используют и для обогрева помещения. Нужно только знать, как организовать отопление с помощью бойлера. Не всякий нагревательный резервуар годится для обеспечения тепла в доме. И способ его применения зависит не только от самого водонагревателя в системе отопления. Схема подключения может изменяться для разных объемов помещения и наличия других тепловых источников.

Для чего нужен бойлер в системе отопления

Нагреватели для водоснабжения бывают проточные и накопительные. Первые практически непригодны для использования в теплоснабжении. Исключением являются газовые проточники, но их применение сопряжено с соблюдением строгих мер безопасности и требует получения разрешения соответствующих органов.

Подключение накопительного бойлера к системе отопления возможно двумя способами:

  • Нагрев носителя для теплоснабжения обеспечивается самим водонагревателем, работающем от электричества. Из-за сравнительной маломощности ТЭНов, как источников энергии, такая схема пригодна для полноценного отопления загородного дома площадью не более 100 кв. метров.
  • Отопление обеспечивает котел. Конструкция используется, как аккумулятор нагретой воды, уменьшая нагрузку на основной нагреватель.

Специализированные устройства для отопительных магистралей практически не выпускаются. Чтобы сделать систему отопления помещения с помощью водонагревателя, приходится использовать накопители, предназначенные для горячей воды. Зачастую нужно встраивать в схему дополнительные механизмы.

Критерии выбора конструкции

Характеристики, необходимые для работы накопителя в системе теплоснабжения, зависят от способа его применения. Главные параметры нагревателя, используемого как единственный источник тепла, не совпадают с требованиями к резервуару, предназначенному для дополнения к нагревательному котлу.

Отопление только с помощью водонагревателя

Преимущество этого способа – простота монтажа всей системы, не требующая навыков работы с мощными источниками тепла. И бойлерные устройства стоят дешевле электрических или газовых котлов.

  • Мощность нагревательных элементов. Это главный параметр, который нужно учитывать при выборе. Для достижения комфортной температуры в помещении необходимо поступление 0,1 кВт на каждый кв. метр его площади. Для обогрева небольшой дачи потребуется бойлер с ТЭНами на 5-6 кВт.
  • Объем накопительного бака. Его большая емкость позволяет долго поддерживать достигнутый уровень тепла. Но на начальный разогрев потребуется 2-3 часа.
  • Расположение штуцеров входа и выхода. Для движения теплоносителя самотеком необходимо разнесение точек поступления и забора воды – сверху и снизу накопительного бака. В бойлерах водоснабжения оба штуцера располагаются снизу. Обеспечить движение носителя по магистрали в этом случае может только установка насоса.
  • Сечение прохода воды. Для теплоснабжения диаметр входного и выходного отверстий в накопителе – не менее 40 мм.

Недостатками применения только электрических водонагревателей для отопления является большой расход электроэнергии и длительное ожидание начального прогрева всей системы.

Бойлерное отопление, дополняющее работу котла

Накопитель косвенного нагрева имеет встроенный внутрь корпуса змеевик, подключаемый к тепловой магистрали основного источника энергии. После того как температура воды в баке сравнится с теплоносителем, можно временно прекратить работу котла. Достигнутый уровень будет какое-то время поддерживаться за счет запаса тепла в резервуаре.

Если использовать бойлер комбинированного типа с дополнительно установленными ТЭНами, то они включаются для максимально долгого поддержания требуемой температуры в магистрали.

Параметры для выбора модели:

  • Объем бака. Чем он больше, тем дольше накопитель-аккумулятор будет поддерживать температуру при отключенном котле. Чтобы обогреть небольшой дом достаточно емкости в 150-200 литров.
  • Мощность нагревателей. При этой схеме она играет второстепенную роль, только помогая поддержанию температуры. Можно обойтись и совсем без них.
  • Регулирующая автоматика. Должна вырабатывать сигналы для отключения основного котла и запуска ТЭНов в бойлере, если они есть.

Работу такой системы нельзя в полной мере назвать отоплением именно от бойлера, но пользу ее применение приносит.

Особенности монтажа

Сама установка накопителя для тепловой магистрали не отличается от монтирования при водопроводном применении. Бойлер обязательно фиксируется на ровную поверхность. Желательно подготовить для него специальный пьедестал. Но отопительная схема имеет ряд особенностей:

  • Напор теплоносителя от бойлера слабый. Поэтому трубопроводы проектируются с минимумом поворотов и ответвлений.
  • При совместной работе с отопительным котлом, косвенный нагреватель желательно подключать ближе к входу обратки в него.
  • Если бойлерная расположена в слабо отапливаемом помещении, то необходимо приобретать модель с хорошей теплоизоляцией.
  • Электропроводка должна выдерживать ток потребления ТЭНов. Для отопления только от накопительного бака это особенно важно, так как оно требует потребления не менее 5 кВт.

Установка косвенного бойлера рядом с котлом имеет свои преимущества, но если предполагается получение от него и горячей воды для бытовых нужд, то придется тянуть отдельную магистраль.

Возможные неисправности

Работа бойлера в системе отопления характеризуется повышенной нагрузкой для их нагревательных элементов. По сравнению с водоснабжением, они будут чаще выходить из строя. Рекомендуется выбирать модели с «сухими» ТЭНами. При неисправности их можно демонтировать самостоятельно для замены или ремонта. Для этого не требуется сливать воду из резервуара, как в случае «мокрых» элементов.

Отзывы пользователей

По словам тех, кто установил у себя бойлеры на отопление, главной проблемой является их малая мощность. Трудно найти модель, способную обогреть помещение более 50 кв. метров.

Но их выгодно и удобно использовать для отопления небольших домиков, подсобных помещений. Удачным считается установка бойлера для обеспечения работы локальных обогревателей по типу теплого пола.

Установка бойлера в отопительную систему: описание конструкции, специфики монтажа и эксплуатации

Практически в каждом доме или квартире установлен бойлер для горячего водоснабжения. И рано или поздно возникает резонный вопрос — можно ли использовать его для отопления? Для его решения необходимо знать специфику работы и эксплуатации этого устройства. Проанализируем – в каких случаях используют Бойлер в системе отопления частного дома: схемы, расчеты, подключение.

  1. Бойлер как источник нагрева воды
  2. Накопительный бак как альтернатива традиционному бойлеру
  3. Расчет объема накопительного бака и мощности ТЭНа
  4. Монтаж и эксплуатация бойлера отопления
  5. Установка накопительного бака отопления
  6. Условия правильной эксплуатации бойлера
  7. Бойлер для отопления своими руками

Бойлер как источник нагрева воды

Классический бойлер представляет собой герметичную емкость, внутри которой располагается электрический нагревающий элемент. Для подключения к водопроводной системе в конструкции предусмотрено 2 парубка. Может ли применяться подобный бойлер в системе отопления частного дома?

Увы, но он не обладает должными характеристиками, необходимыми для организации автономного теплоснабжения. Для нормальной работы бойлер для отопления частного дома должен иметь очень высокую мощность. В среднем на 10 м² жилой площади понадобится 1 кВт тепловой энергии. Т.е. для теплоснабжения дома в 100 м² потребуется модель бойлера с минимальным значением мощности 10 кВт. Производители попросту не выпускают такие модели.

Если же использовать бойлер для отопления дачи с небольшой площадью – можно столкнуться со следующим проблемами:

  • Высокий показатель инертности. В среднем бак на 100 л. при мощности ТЭНа 2 кВт будет нагреваться до температуры +75°С 1,5-2 часа. При этом циркуляция будет невозможна, так как она только увеличит время нагрева;
  • Большой объем бака. По идее он дает возможность использовать бойлер на отопление и ГВС. Однако постоянный забор воды и пополнение системы извне приведет к неравномерному нагреву теплоносителя;
  • Большой расход электроэнергии. До того, как сделать отопление от бойлера необходимо рассчитать его мощность. При этом нужно учитывать, что использование его в ГВС приведет к постоянно включенным нагревательным элементам. Таким образом повысятся затраты на электроэнергию.

Так почему же в сети все чаще встречаются схемы, в которых осуществляется отопление с помощью бойлера? Ведь намного рациональнее использовать для этого электрокотел. Все дело в неправильной терминологии. В водяном отоплении возможна установка так называемых баков косвенного нагрева, которые конструктивно схожи с бойлерами. Во избежание дальнейшей путаницы будем их так же называть бойлерами.

Если появилось желание установить классический бойлер как основной нагревательный элемент – возможны проблемы с гарантией от производителя. Это связано с нарушением эксплуатации устройства.

Накопительный бак как альтернатива традиционному бойлеру

Конструкция бака косвенного нагрева

Накопительный бак конструктивно практически полностью схож с классическим бойлером. Разница заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос — а для чего нужен бойлер в системе отопления?

Правильно организованное отопление через бойлер предполагает, что этот элемент будет выполнять функцию теплового аккумулятора. Вода, которая находится в емкости, получает тепловую энергию через внутренний змеевик, подключенный к отопительной системе. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в бойлере.

Схема подключения бойлера к отоплению

Кроме этого, после того как было выполнено корректное подключение бойлера к системе отопления, он сможет выполнять такие функции:

  • Организация горячего водоснабжения. Так как жидкость из емкости не контактирует с теплоносителем – ее можно применять в хозяйстве. Но для этого необходимо сделать правильный расчет мощности бойлера для отопления дома, чтобы это не сказалось на параметрах теплоснабжения;
  • Подогрев воды с помощью встроенного ТЭНа. Таким образом можно поддерживать уровень нагрева теплоносителя даже при неактивном котле. Это можно сделать только приобретя электрический бойлер для отопления.

Важно изначально определиться с назначением накопительного бака – будет он предназначен для ГВС, работать в качестве теплового аккумулятора или совмещать эти функции. Исходя из принятого решения, выполняется расчет оптимального объема и выбирается схема отопления от бойлера.

Накопительную емкость можно изготовить самостоятельно. Для уменьшения тепловых потерь необходимо сделать теплоизоляцию корпуса.

Расчет объема накопительного бака и мощности ТЭНа

Области применения теплового аккумулятора

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

V=5/(75-50)=0.5 м³ или 500 л

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему. Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

  • Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
  • Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
  • Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

  1. После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
  2. Выполнить подключение к отоплению. Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
  3. Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
  4. Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

  • Один раз в месяц проверять целостность теплоизоляции конструкции;
  • Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
  • Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Бойлер для отопления своими руками

Следует отметить, что стоимость заводских моделей бойлера для теплоснабжения дачи довольно высока – от 7000 руб. и больше. Альтернативным вариантом является изготовление конструкции своими силами.

Для этого можно использовать любую стальную емкость. Важно, чтобы ее объем соответствовал расчетному. Для организации схем теплоснабжения от самодельного бойлера понадобятся следующие комплектующие:

  • Бак. Лучше всего заказать конструкцию из нержавеющей стали или сделать ее самостоятельно. На корпусе должны быть отверстия для пайки входных и выходных патрубков;
  • Змеевик. Оптимальный вариант – установка медной конструкции. Этот материал обладает оптимальными параметрами для передачи тепловой энергии;
  • Крепление патрубков для подключения к отоплению и ГВС.

Для обеспечения теплоизоляции рекомендуется делать двойной корпус. Между стенками устанавливается стекловата или базальтовый утеплитель. Рекомендуемая толщина прослойки – 5 см. Порядок установки и ввода в эксплуатацию ничем не отличается от заводских моделей.

Насколько эффективно использование бойлера в теплоснабжении дома? Все зависит от правильности расчетов параметров всей системы. Только после вычисления оптимальных характеристик и проверки их на практике можно говорить о настоящей эффективности установки бойлера.

В видеоматериале показа пример использования бойлера в отопительной системе.

Зачем нужен бойлер в системе отопления с газовым котлом?

Купили родственники небольшую двухэтажную квартиру, с автономным отоплением газовым двухконтурным котлом. Недавно установили электрический бойлер. Физически не понимаю зачем, двухкотурный котел же греет горячую воду. Объясните пожалуйста для чего ставится электрический бойлер в систему.

Электро бойлера дополнительно к существующему газовому нагревательному прибору устанавливают для :

1 Иметь дополнительный источник горячего водоснабжения (ГВС) Что бывает полезно при наличии оплаты за газ по категориям потребления (уйти летом от расхода газа ,что б по итогам года оставаться в более низкой категории потребления , с меньшей стоимостью куба газа )

2 Иметь резерв горячей воды что б при пиковом водоразборе исключить «биения» температуры ГВС

(двухконтурный котел способен производить ограниченное количество горячей воды в единицу времени

максимум 12 литров в минуту ) То есть когда кто то принимает душ ,а в это время на кухне начинают мыть посуду принимающий душ человек получает по спине менее теплую воду , если же санитарных помещений несколько то все может быть регулярнее и веселее.

В бойлере ж есть запас воды подогретой до заданной температуры и это позволяет сгладить температурные скачки .

3 Так же бойлер позволяет организовать рециркуляцию горячей воды .

Вот мы раньше отапливались углем-печным отоплением, а воду грели электрическим бойлером. Когда провели газ, я не стал демонтировать бойлер по причинам-«авось сгодится». И правда сгодился, когда на котле вышел из строя датчик и он перестал греть воду. Вот пока ремонтировали, неделю где то пользовались горячей водой из бойлера.

По тем же причинам я не стал, демонтировать печку, мало ли, что случится.

Бойлер могут подключать к системе, еще и как гарантию того, что в случае поломки котла, система не разморозится.

А может быть просто вашим родственникам, проще было повесить бойлер, чем тянуть нитку горячей воды наверх.

Еще бывает, что не все котлы оборудованы достаточно мощными насосами, что бы поднять воду на 2 этаж.

Много вариантов получается.

Может они бойлер используют как расширитель? Знаю случай, у людей было мизерное давление в водопроводе и котел не воспринимал это давление рабочим, поэтому не запускался. Знакомый купил котел электрический и подключил к системе-включает бойлер, теплоноситель расширяясь создает рабочее давление и котел запускается. (я бы конечно, в таком случае, предпочел расширитель и насос, но сколько нас столько и мнений.)

Водонагреватель накопительный косвенного нагрева что это? Использование в системе ГВС частного дома — все плюсы и минусы. Схемы подключения.

Во многих статьях часто упоминаю про накопительный водонагреватель косвенного нагрева. Настал черед рассказать, что это такое и как его можно эффективно применять при подготовки горячей воды в доме.

Бойлер косвенного нагрева с одноконтурным котлом является альтернативой двухконтурному котлу отопления. И во многом его превосходит по многим параметрам.

Этот факт следует также учитывать. И при выборе котла отопления необходимо будет приобрести именно одноконтурный. Переделать систему с двухконтурным котлом, чтобы она работала правильно можно, но сложно.

Данный вид водонагревателей также является отличной альтернативой электрическим, которые используют прямой тип нагрева. Даже если ваш котел также электрический. Почитать о выборе между накопительными и проточными водонагревателями можно здесь. Далее по тексту рассмотрим почему накопительный косвенный водонагреватель в тандеме с электрическим котлом лучше, чем прямого нагрева от тэна.

Для чего нужен бойлер косвенного нагрева?

Бойлер косвенного нагрева нужен для подготовки горячей воды для технических нужд в частном доме (и не только). Такими бойлерами (только большими) подогревают воду для многоэтажек, коммерческих объектов, гостиниц и пр.

Накопительный водонагреватель косвенного нагрева использует энергию котла отопления для нагрева. А как вы понимаете котел отопления выдает тепловую мощность, которая может в десятки раз превышать мощность электрического встроенного тэна. Это заметно ускоряет процесс нагрева, который занимает всего 10-30 мин. от температуры +4 до +60 гр.

Как работает водонагреватель косвенного нагрева?

Бойлер косвенного нагрева выглядит вот так в разрезе.

Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.

Когда бойлер косвенного нагрева горячий

Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.

Когда бойлер косвенного нагрева холодный

При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.

При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.

При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.

Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.

Летний режим накопительного водонагревателя косвенного нагрева.

В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.

У напольных котлов есть функция «Лето». Принцип тот же самый.

Бойлер косвенного нагрева плюсы и минусы

К плюсам использования бойлера косвенного нагрева в системе ГВС частного дома можно отнести:

  • Комфорт в использовании. ГВС как в квартире;
  • Быстрый нагрев воды (за счёт того, что используются все 10-24 или еще больше кВт энергии котла);
  • Отсутствие накипи в системе. Т.к. нагрев производится через теплообменник, и его температура не превышает температуру кипения воды. Конечно полностью проблема не решается, но значительно снижается её образование. Также накопительные водонагреватели могут быть укомплектованы анодами из различного материала (алюминий, магний, титан). Что тоже способствует стойкости к коррозии самого бака и препятствует образованию накипи.
  • Возможность организовать систему рециркуляции воды. Повесить полотенцесушители. Не нужно ждать и сливать большое количество воды пока потечет горячая. На двухконтурном котле так не сделаешь.
  • Возможность получить большой объем горячей воды, которого хватит на все нужды одновременно.
    При двухконтурном котле поток горячей воды ограничен возможностью котла — его мощностью. Не получится одновременно мыть посуду и другому пользоваться душем. Также будут явные перепады температуры.

Как и всегда есть минусы:

  • Естественно стоимость по соотношению с двухконтурным котлом больше;
  • Место занимает прилично;
  • Дополнительные заморочки по подключению и настройке системы;
  • С системой рециркуляции дополнительные расходы (более быстрое остывание системы, работа насоса и пр.) что повлечет увеличение ДС в оплате за энергоносители (газ, электроэнергия);
  • Необходимо регулярно обслуживать систему.

Схема отопления с бойлером косвенного нагрева

Схема подключения накопительного водонагревателя косвенного нагрева с напольным котлом через гидрострелку выглядит следующим образом:

Для напольных котлов требуется подключение дополнительной автоматики для корректной работы.

Схема упрощается если бойлер косвенного нагрева подключить к котлу Протерм, Вайлант и др.

Данный производитель позаботился о своих пользователях как нельзя лучше и продает дополнительный трехходовой клапан (Fugas). Который подключается к встроенной автоматике и позволяет без коллекторов, гидрострелок и пр. сделать полноценную систему ГВС с использованием накопительного водонагревателя косвенного нагрева. При этом все работает очень надежно и четко.

Именно это решение заслуживает большего внимания потому что не требует каких-то особых познаний в программировании, гидродинамике и всём прочем.

Схема подключения бойлера косвенного нагрева к котлам Phroterm (газовым, электрическим) будет выглядеть следующим образом.

Это схема взята из руководства пользования данных котлов. Единственное что не указано на схеме это расширительный бак для бойлера.

В месте где расположена группа безопасности необходимо врезать расширительный бак. Объем расширительного бака должен быть 0,1*объем бойлера т.е. 10% от его литража. К тому же предохранительный клапан необходимо установить не для системы отопления (он рассчитан на давление 3 бара), а для системы водоснабжения с рабочим давлением 8 бар. В продаже есть полноценные группы безопасности для бойлеров косвенного нагрева с уже установленными манометром, предохранительным клапаном и воздухоотводчиком. Их удобно крепить на стене. К ней же ставится расширительный бак.

Еще один нюанс в использовании накопительного косвенного водонагревателя. Его необходимо периодически разогревать до температуры выше 60 гр. по Цельсию. Это предотвратит образования в нем бактерий. Самой опасной считается легионелла. Она очень активно размножается именно в теплой воде. При небольшой концентрации она безопасна для человеческого организма, но при высокой…

Выше 70 °C — Legionella погибает почти мгновенно
При 60 °C — 90 % погибает в течение 2 минут
При 50 °C — 90 % погибает в течение 80—124 минут, в зависимости от штамма
48—50 °C — Может выживать, но не размножаться
32—42 °C — Идеальный промежуток температур для роста
25—45 °C — Промежуток температур, где происходит рост
Ниже 20 °C — Может выживать, но в состоянии покоя, даже ниже температуры замерзания

Автоматика котла позволяет проводить такую профилактику, однако при неправильном монтаже вы можете плодить эту дрянь у себя в бойлере постоянно. Имейте это ввиду.

Это касается и двухконтурных котлов хотя в меньшей степени. При долгом отсутствии движения воды следует сливать в начале застоявшуюся в канализацию.

Бойлер косвенного нагрева для газового котла: специфика эксплуатации и подключения

Мощный газовый котел, установленный в коттедже, может легко решить проблему отопления и снабжения дома горячей водой. Но количество нагретой жидкости для гигиенических и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы возместить ее дефицит, устанавливают БКН – бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные способности накопительного агрегата, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Все накопительные бойлеры можно разделить на 2 большие категории:

  • прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
  • косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

  • агрегат не требует электрического питания и выигрывает с экономической стороны;
  • горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
  • могут свободно работать несколько точек водораздачи;
  • стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

На даче для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Здесь не стоит размышлять, нужен ли дополнительный бойлер для газового котла – безусловно, он окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.

Произведем обзор основных схем подключения БКН, чтобы предупредить ошибки, возможные при самостоятельном монтаже оборудования.

Схема подключения к 1-контурному котлу

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом – причем второй вариант в быту применяется гораздо чаще.

Комбинированное решение – 1-контурный газовый котел + БКН – одно из лучших для небольшого коттеджа.

Процесс нагревания происходит по следующей схеме:

  • холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°С) газовой горелкой;
  • нагретый теплоноситель поступает в контур отопления – к радиаторам – и в теплообменник накопительного водонагревателя, т.е. бойлера;
  • за счет повышения температуры теплообменника вода в бойлере нагревается и при включении кранов водоразбора поступает к потребителю.

При реализации этой схемы газового 1-контурного котла с косвенным бойлером главное значение имеют технические данные – мощность и скорость подачи теплоносителя.

По средним показателям, вода в бойлере, если он предварительно не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание будет длиться недолго. Обычно агрегат находится в рабочем состоянии, поэтому доступ к нагретой воде есть всегда.

Разберем особенности обвязки рассматриваемых устройств.

Для начала необходимо выбрать наиболее удобное место монтажа – чаще всего это котельная, отдельное нежилое помещение. Лучше агрегаты расположить на близком расстоянии друг от друга – так процесс нагрева происходит быстрее, да и материалов расходуется меньше.

Обвязка происходит с двух сторон: загрузки и водоснабжения.

На выходе из бойлера рекомендуется установить мембранный расширительный бачок, компенсирующий тепловое расширение и стабилизирующий работу системы. Все контуры нужно оборудовать шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.

Не лишней будет и установка фильтров – вода в систему подается разная, а во время аварии может попасть песок или другой мусор, способный загрязнить теплоноситель и вывести из строя технику.

С обеих сторон от насоса устанавливают запорные краны. Такой же кран – на входе холодной воды в котел.

На патрубке бойлера устанавливают тройник со сливным краном, и на обоих трубах – запорные краны, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На подаче, перед запорным краном, нужно разместить воздухоотводчик.

Оптимальный вариант – это подключение с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и разделение его на два потока – в бойлер и отопительный сектор. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90°С, то для теплых полов лучше ограничиться +45°С.

Если нет трехходового клапана, то устанавливают два циркуляционных насоса, один из которых обслуживает БКН, другой предназначен для отопительной ветви.

Иногда применяют контуры с рециркуляцией теплоносителя – например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует в замкнутом контуре, не давая трубе остывать. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Минус такой системы в летний период – перерасход энергии.

С переходом работы газового котла на «летний режим» отопительный контур просто отсекают – газовая горелка производит нагрев теплоносителя для бойлера. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если накопитель дополнительно оснащен автономным источником нагрева – ТЭНом.

Два варианта применения с 2-контурным котлом

Владельцев газового отопительного оборудования также интересует, как работает бойлер косвенного нагрева с 2-контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одной из них они просто не предназначены для работы друг с другом.

Внедрение бойлера в контур ГВС

Сначала рассмотрим вариант, когда бойлер внедрен в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, помещенный в корпус бойлера, при понижении температуры замыкает цепь электропитания насоса.

Тот, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.

Проблема возникает как раз из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения бойлера +15˚С, а рекомендуемая температура нагрева воды в котле +60˚С – больше не позволяет автоматический ограничитель.

Разница между двумя заданными параметрами в 45˚ значительна, поэтому теплообмен в бойлере происходит достаточно интенсивно. Но температура начинает расти, и когда она достигает значения +40˚С, разница уже гораздо меньше – всего 20˚. Соответственно, и теплообмен замедляется.

Не забываем, что вода продолжает циркулировать между двумя устройствами. К газовой горелке котла начинает поступать не 15-градусный теплоноситель из системы ХВС, как это рекомендовано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.

В бойлере вода начинает остывать – датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.

Процесс взаимодействия двух агрегатов мог бы состояться, если бы горелка котла нагревала теплоноситель до +80˚С, но это запрещено инструкцией для защиты пользователей от ожогов.

Еще одна причина, чтобы не использовать БКН и контур ГВС газового котла в паре, кроется в невозможности нагревать воду в бойлере до температуры, превышающей +60˚С. Это связано с санитарными нормами.

Можно сделать вывод, что всего из-за двух, но существенных причин, схема объединения газового котла и БКН через контур ГВС признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто пользуйтесь им по прямому назначению: один контур используйте для отопительной системы, второй для ГВС.

Взаимодействие БКН с контуром отопления

Второй вариант – взаимодействие БКН с контуром отопления. Техническое решение отлично работает, если не хватает производительности газового котла, и это единственный эффективный способ подключения БКН к 2-контурному котлу.

При электронном управлении нужно настроить котел на нагрев воды +70°С – именно такой теплоноситель поступит в бойлер, где и будет происходить дальнейшая регулировка температуры. Термостат, расположенный в бойлере, при понижении температуры будет включать насос, при достижении необходимого значения – выключать.

При механическом управлении газовым котлом все происходит иначе. К термостату котла подключают второй термостат – бойлера, и тогда первым устройством можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от того, какая температура на нем выставлена.

Когда в бойлере вода нагревается до нужной температуры, второй термостат разрывает цепь, и первый, расположенный на котле, снова становится «главным». Если в этот момент на нем выставлена температура +40°С, то она и снизится до 40.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть установить группу безопасности и другие элементы.

Нужен ли Вам бойлер?!

В автономной системе водоснабжения есть 2 основных варианта приготовления горячей воды: проточный нагрев воды с помощью двухконтурного котла и газовой колонки, или использование накопительного нагревателя – бойлера.

Давайте разберемся зачем нужен бойлер в системе горячего водоснабжения и когда мы рекомендуем его ставить.

Бойлер – это и есть накопительный водонагреватель и наоборот. Различают 2 вида бойлеров – прямого и косвенного нагрева. Прямой нагрев – греем воду электрическим тэном или газовой горелкой, которые установлены непосредственно в бойлер. Бойлер косвенного нагрева – нагрев горячей воды от контура отопления через змеевик (теплообменник), который находится внутри бойлера. Существуют также комбинированные модели бойлеров – косвенного нагрева с встроенным тэном или с местом для возможной его установки.

Объем бойлера зависит от потребности в горячей воде и определяется индивидуально на каждый дом.

1. Газовый котел. 2. Бойлер косвенного нагрева 3. Группа безопасности бойлера 4. Расширительный бак ГВС 5. Коаксиальный дымоход котла.

ДВУХКОНТУРНЫЙ КОТЕЛ ДЛЯ ГОРЯЧЕЙ ВОДЫ. ПЛЮСЫ:

1. ДВА В ОДНОМ. МИНИМУМ ЗАТРАТ. И отопление, и приготовление горячей воды. Котел в отопительный период в основном режиме работает на радиаторы и теплый пол, но как только вы открыли горячую воду на смесителе, котел переключается на нагрев контура ГВС. Закрыли кран – котел переключился на отопление.

2. ЭКОНОМИЯ МЕСТА.

3. ЭКОНОМИЯ ГАЗА. Котел нагревает ГВС только когда есть расход горячей воды.

ДВУХКОНТУРНЫЙ КОТЕЛ ДЛЯ ГОРЯЧЕЙ ВОДЫ. МИНУСЫ:

1. МАЛЫЙ ОБЪЕМ КИПЯТКА. Большинство двухконтурных котлов с проточным нагревом ГВС стабильно дают кипяток ТОЛЬКО НА 1 ТОЧКУ. Если одновременно идет разбор на 2х точках и более – котел не справляется. Температура кипятка не стабильна по этой же причине.

2. ВРЕМЯ ОЖИДАНИЯ. Если санузел удален от котла – требуется подождать определенное время после открытия крана пока пойдет горячая вода.

3. ПОВЫШЕННЫЕ ТРЕБОВАНИЯ К КАЧЕСТВУ ИСХОДНОЙ ХОЛОДНОЙ ВОДЫ. Существенный риск зарастания теплообменника ГВС котла солями жесткости.

БОЙЛЕР КОСВЕННОГО НАГРЕВА. ПЛЮСЫ:

1. ЗАПАС КИПЯТКА ОДНОРОДНОЙ ТЕМПЕРАТУРЫ. Используя бойлер, вы получаете комфортный режим ГВС. Горячей воды достаточно на несколько точек одновременно и она одной температуры.

2. ВРЕМЯ ОЖИДАНИЯ. Если смонтирован контур рециркуляции – вы получаете кипяток практически мгновенно после открытия крана горячей воды.

3. ВОЗМОЖНОСТЬ установки ПОЛОТЕНЦЕСУШИТЕЛЕЙ на контур рециркуляции.

БОЙЛЕР КОСВЕННОГО НАГРЕВА. МИНУСЫ:

1. ДОПОЛНИТЕЛЬНЫЕ ЗАТРАТЫ: стоимость бойлера + дополнительный насос на рециркуляцию + трубы и фитинги + расширительный бак и группа безопасности бойлера + стоимость монтажных работ. Все вместе это минимум 50 т.р. плюсом к вашей смете.

2. ДОПОЛНИТЕЛЬНОЕ МЕСТО. Под бойлер и все остальное.

3. Дополнительный расход газа на поддержание заданной температуры горячей воды в бойлере.

Наши рекомендации: если в доме проживает более 2х человек, есть место и возможность для установки – скорее всего Вам нужен бойлер.


На картинке выше показана очень распространенная схема подключения бойлера косвенного нагрева от настенного газового котла.

Принимая решение о приобретении и установке бойлера вы должны понимать все плюсы и минусы, с которыми вы столкнетесь.

Как выбрать бойлер косвенного нагрева (2019)

Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

— Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

— Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

— Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева.

— Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

Устройство бойлеров косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя — эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

Горячее водоснабжение с рециркуляцией

Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

Характеристики бойлеров косвенного нагрева

Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для «обратки». Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

где Т – время прогрева в часах, V-объем бака в м 3 , Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux.

Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

ТЭН может быть полезен в следующих случаях:

— Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

— Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

— При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5. 2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

Варианты выбора бойлеров косвенного нагрева

Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди бойлеров с полезным объемом 80 – 150 л.

Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и бойлер косвенного нагрева с соответствующей опцией.

Наличие ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.

Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
