Вытяжной зонт для вентиляции своими руками

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Вытяжной зонт своими руками для мастерской (+ фото)

ВЫТЯЖКА ДЛЯ МАСТЕРСКОЙ СВОИМИ РУКАМИ – МАСТЕР КЛАСС

ПРЕДЛАГАЮ ВАШЕМУ ВНИМАНИЮ СПОСОБ ИЗГОТОВЛЕНИЯ СВОИМИ РУКАМИ ПРОСТОГО ВЫТЯЖНОГО ЗОНТА, КОТОРЫЙ ИСПОЛЬЗУЮ В СВОЕЙ МАСТЕРСКОЙ. КОНСТРУКЦИЯ ХОРОША ТЕМ, ЧТО ЕЕ МОЖНО С ЛЕГКОСТЬЮ УСТАНОВИТЬ И НА КУХНЕ ЧАСТНОГО ДОМА.

Мой вытяжной зонт имеет форму наклонной четырехгранной пирамиды (наиболее оптимальное использование пространства над рабочим местом).

Сначала над рабочим местом собрал из брусков прямоугольный каркас, на котором внизу будет крепиться раструб зонта, а вверху — задвижка (шибер).

Начертил на отрезке ДСП эскиз выходного отверстия, зафиксировал шаблон на заранее собранном каркасе и натянул четыре веревочки (фото 1) — грани пирамиды.

Измерил длину веревок, расстояние между ними сверху и снизу (по всем сторонам), а также угол их наклона относительно нижних перекладин каркаса.

Исходя из этих размеров, начертил эскиз развертки вытяжного зонта на листовой оцинкованной стали. Ножницами по металлу вырезал деталь (фото 2). В моем случае развертка состоит из трех стенок — левой, передней и правой. Так как у меня не хватило ширины стандартного листа, заднюю вырезал отдельно. Если вам позволяет материал, развертку можно делать сплошной.

Развертка должна иметь припуски на крепление к задвижке и ребрам деревянной конструкции.

Гибку выполнял на основании станка (можно на краю верстака, главное, чтобы поверхность и кромка были идеально ровными). Заготовку по линии сгиба совместил с гранью основания, сверху уложил на нее доску и зафиксировал струбцинами (фото З).

Загнул деталь вниз под прямым углом, затем ослабил струбцины, совместил с основанием еще одну линию гиба детали с кромкой и выполнил такую же операцию.

Затем к получившейся детали прикрепил на заклепки заднюю стенку зонта (фото 4). Заклепки устанавливал на расстоянии 40-50 мм друг от друга.

Шибер, перекрывающий воздуховод, также изготовил самостоятельно. В качестве образца использовал обычную печную задвижку. Из стального листа толщиной 1,5 мм вырезал необходимые детали нужного размера и спаял их.

Шибер покрасил в два слоя черной термостойкой краской. После высыхания зафиксировал его заклепками и винтами сверху зонта. Готовое изделие установил в деревянном каркасе.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

  • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
  • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.
  • Конструкция зонта

    Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

    1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
    2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
    3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

    Материалы

    Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

    • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
    • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
    • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
    • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

    И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

    Металлические дымоходы для: 1) мангала, 2) барбекю

    Особенности кирпичной конструкции

    Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

    Совет: выступающие сварные швы в металлическом каркасе стачивайте напильником, чтобы не пришлось подрезать кирпичи в кладке.

    Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.


  • Зонт из металла

    Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

    Установка зонта над мангалом осуществляется разными способами:

    • В землю на стойках. Это стационарный вариант вытяжной конструкции. Металлические уголки или трубы приваривают по краям дымника, вкапывают в землю и бетонируют. При изготовлении зонта важно учитывать, что площадь самой широкой части дымосборника должна быть больше мангала.
    • На стойках непосредственно к жаровне. Данный метод чаще всего используется для переносных уличных вариантов.
    • На тросах или цепях к крыше беседки.
    • Комбинирование. Наиболее сложный и редкий способ заключается в объединении мангала и зонта в одну конструкцию. Элементом крепления служат уже не стойки, а полноценные металлические стенки.

    Пример изготовления зонта на трубу своими руками

    Содержание статьи:

    Что такое зонт

    Зонт или зонтик прикрепленный сверху трубы выполнят функцию вытяжки воздуха. Широко применяется в построении вентиляции или других различных видах работ. Скопленные воздушные массы от выделения вредных газов, паров, пыли, тепла оказывают вредные последствия при вдыхании кислорода человеком.

    Установленный зонт на трубе при малейшем движении ветра создает огромную тягу и если открыть двери, форточку, отверстие получится приточно — вытяжная вентиляция. Поступающий воздух в краткие сроки подсушит стены при ремонте, удалит влажность с помещения в трудно доступном месте, траву, заготовки требующие подсушки во время применения.

    Также зонт помогает избавиться от попадания атмосферных осадков в виде сильного дождя, снега. Гараж, небольшой склад, погреб имеют уязвимые места, где дождь попадая по трубе вниз создаст неприятные условия. Принеся влагу, сырость от чего появляется плесень создавая неприятный запах. Вода может повредить предметы случайно оставленные не в том месте.

    Делая ремонт в своем подворье своими руками без специалистов, хочется сэкономить или научиться.

    Как изготовить круглый зонт

    Рассмотрим чертеж изготовления зонта круглого сечения на трубу своими руками . Такой вид трубы еще называют дымоходом.

    На зонт нам понадобится материал из железа оцинковки или черного листового. Толщина железа не должна превышать 0,5 -0,7 мм. Свыше 1 мм вам будет тяжело изготовлять т. к. зонт делать будем ручным способом.

    Изготовление верхней части зонта (конус)

    Делаем зонт круглого сечения диаметром 150 мм, соответственно и у трубы наружный диаметр должен быть 150 мм. Раскрой получается такой. Линейкой по металлу прикладываем к листу железа отмечаем отрезок 150 мм (15 см). Штангельциркуль ставим губками к первой отметки отрезка где находится 0, а вторая метка 150. Держа штангельциркуль обводим окружность. Диаметр нашей окружности получился 300 мм.

    Линейкой внизу окружности чертим отрезок 150 мм.
    А от концов отрезка еще провести линии к центру, получится вот такая фигура, в виде треугольника.

    Соединение в замки зонта (конус)

    Теперь будем чертить в треугольнике линии для замков или их еще называют фальцевые швы. Замки будут между собой соединятся, чтобы созданная деталь конуса не разошлась при ее применении. С левой стороны отмечаем 15 мм, а с другой 7 мм ( если деталь крупных размеров то на стороны замков добавляем еще 5 мм). По синей линии отрезаем до центра ножницами с обеих сторон.

    С левой стороны делаем замок отгибаем или отбортовываем на уголке 15 мм, как показано на рисунке А . Эти 15 мм делим пополам получаем сумму 7 мм, отгибаем как показано на рисунке Б. Такой же отгиб делаем и с правой стороны где указано 7 мм обозначенный синим цветом на рисунке В.

    Теперь надо взять деталь в руку приложить от начала замка к уголку или трубе и загибать постепенно конусом чтобы совпали замки. Совпавшие замки слегка можно зажать плоскогубцами. Под замок подкладываем трубу или какое нибудь приспособление (в слесарно-жестяницких работах это служит рельса средних размеров) и постепенными ударами молотка загибаем и простукиваем.

    Изготовление соединительных частей конуса и обечайки (стакан)

    Вырезаем из металла три полосы длинной (длина является и высотой) 170 мм и шириной 45 мм. Каждую полосу в длину с обеих сторон отмечаем по 10 мм и загибаем во внутрь(это надо для жесткости), а по ширине с каждой стороны по 25 мм будем загибать под конус и в обечайку которая находится снизу зонта и одевается на трубу.

    Обечайку делается от наружного диаметра трубы, мы взяли за основу 150 мм. Высота обечайки будет 100 мм. Линейкой замеряем, вырезаем полосу ее ширина (высота) 100 мм, а длина высчитывается так. Если нам надо диаметр 150 мм ,то высчитываем по формуле П = 3,14. Диаметр 150 умножим на 3,14 получается 471 мм.

    Теперь высота 100, длина 471 мм, так еще не забываем про соединения для болтов, на каждый загиб по 25 мм, в их два загиба. Общая длина обечайки 521 мм.

    Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

    Как изготовить квадратный зонт

    По многим вопросам связанными с заходом на сайт, многие ищут изготовление зонта на квадратную трубу своими руками. Тогда для вас откроем еще одну главу о таком зонте.

    Все знают, что зонт предназначен для вытяжки воздушных масс пыли, запаха гари, отработанных веществ производства и т. д. В домашних обстановках, имея свои дома владельцы, имеющие печи или вытяжные системы дома. Нуждаются в защите своих квадратных труб от воздействия окружающей среды (дождь, снег), которые разрушают кирпичную кладку. Но и присутствие красивой формы защиты трубы, особенно при строительстве своего дома сделанного из железа или легкой жести металла.

    Изготовление нижней части зонта

    Самое главное делая зонт руками подберите металл 0,5 — 0,8 мм, свыше 1 мм делать без специальных станков и приспособлений будет тяжелее.

    Размеры трубы на крыше разные, соответственно и зонты по размерам не одинаковые, но суть дела, одно. За основу возьму примерный размер зонта 500 х 500 и будет он в уменьшенном виде. У вас свои размеры и делаете значит по своим.

    На начальном этапе лучшим образом сделать такой зонт из бумаги или картона. Ведь выкинуть бумагу с картоном не жалко. А железо загнешь не правильно, отрежешь мало не по размеру и стоит денег больших. Решать вам.

    Вырезаем шаблон начерченный вами вашей рукой. Обозначенные сверху и снизу по 10 мм, это отбортовки.

    Нижняя отбортовка нужна для жесткости металла , чтобы не загибалось, также защитит ваши руки от возможных ранений. Верхняя отбортовка для соединения горловины зонта в верхней части.

    Добавление по 20 мм с обоих сторон, служит для скрепления деталей. Как скреплять, выбирайте сами, можно на заклепки, саморезы, ручной клепальщик (вентиляция).

    Высота 70 мм, возможно чуть будет меньше, все зависит от ваших размеров трубы и конструкций. Так как юбка у квадратного зонта, может лечь на выпуклое основание кирпича. Значит надо высоту меньше сделать. главное не забываем мерить трубу.

    Ширина где 500 мм тоже также, мерьте трубу сильно в натяг не надо. Если ровно 500 мм, добавьте 10 мм, получится на каждую сторону по 5 мм добавки.

    Нижняя высота 50 мм оставьте как есть

    Таких надо ровно 2 детали. Аккуратно вырезаем по шаблону. Приступаем к следующему.

    Второй шаблон идет без добавления по обеим сторонам. Вырежьте 2 детали.

    Отмеченные в нижней части детали по 10 мм отбортовки надо загнуть внутрь и пробить киянкой полученная жесткость не даст деталям деформироваться.

    Далее детали вырезанные от первого шаблона, где стороны по 20 мм, разрезаем и загибаем как показано на фото.

    Полученные детали соединенные между собой должны получится вот таким образом показано на фото.

    Следующим этапом завершаем горловину нижней юбки. По чертежу вырезаем деталь, Желтым цветом отбортовки для соединения. Зеленым цветом отбортовка по 10 мм идет от центра. Темным цветом удалить. вырезать эту часть. Размер 300 х 300 можете увеличить по вашему усмотрению, но не на много. т. к. надо еще место для крепления верхней части зонта.

    Получается вот так.

    Готовую горловину соединяем с остальной юбки зонта. Есть один нюанс. Можете при соединении добавить полосы со всех сторон. Полосы служат креплением зонта к трубе. Если вы желаете крепить другим способом, тогда их не устанавливайте.

    Изготовление верхней части квадратного зонта

    Сделать грибок, зонтик, шляпу, оголовок, навершие, конус. Как только не называют вверх детали обычного зонта. Будем учиться делать сами. Начнем опять с шаблона который будем обводить.

    Зонт размером 500 х 500, берем сторону 500 добавим, еще 100 мм, это надо, чтобы вверх зонта, покрывал юбку низа. Получившиеся 600 мм делим пополам, получается 300 мм. Смотрите фото на рисунке А) показано. Высоту взяли 130 мм. От 130 высчитываем длину к началу треугольника получается 280.

    Далее делаем следующий полный треугольник высотой 280 мм и длиной 600 мм. Между длинной и высотой провести линию треугольника. Смотрите рисунок Б). Получившийся шаблон из треугольника будем обводить 4 раза. После добавим по 10 мм на отбортовки и не забудем добавить на одну сторону 20 — 30 мм, чтобы соединить между собой деталь.

    Отбортовку лучше сделать сразу загнуть во внутрь по 10 мм и пройтись киянкой. Загибайте деталь внутрь по разметке. Начните с 20 мм и постепенно внутрь. Если нет специализированных станков, гнушки, струбцины. Проявите смекалку. положите уголок, придавите ногой. Прикрутите к поверх стола уголок и вокруг него загнуть пытаться. Вообщем любой способ хороший.

    Дальше делаем ножки, крепим к основаниям. Загните полоски для жесткости или вырежьте из металла 1,5 мм. Соедините детали к ним.

    Выходит своими руками сделать зонт возможно и оправданно. Единственный минус сделал из обычной бумаги. Потеряна жесткость.

    Виды и ГОСТы вентиляционных, вытяжных и канализационных зонтов из листового металла и ПВХ. Изготовление своими руками

    Процесс изготовления

    Теперь необходимо закрепить изделие на трубе, используя два способа:

    • Сооружая проволочный каркас на металлической трубе.
    • Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

    При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

    Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

    Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

    Особенности кирпичной конструкции

    Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

    Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

    Особенности приспособления и его назначение

    Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу

    Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

    Помимо защитной функции зонтик имеет следующее предназначение:

    • Фиксирует и укрепляет кирпичную или каменную кладку.
    • Предотвращает разрушение верхней части трубы.
    • Отводит конденсатные образования и излишки влаги.
    • Делает законченным внешний вид трубы и всей кровли.

    Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

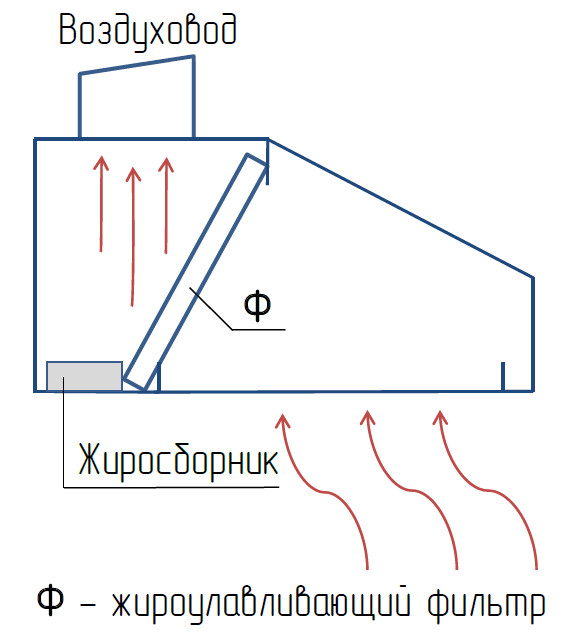

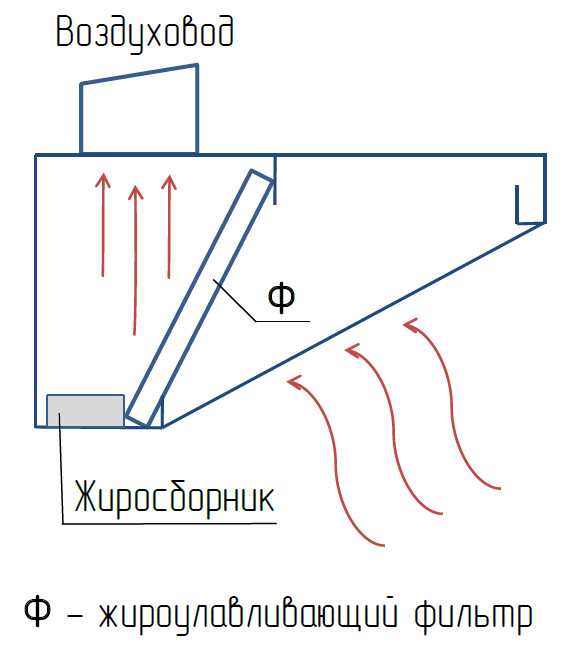

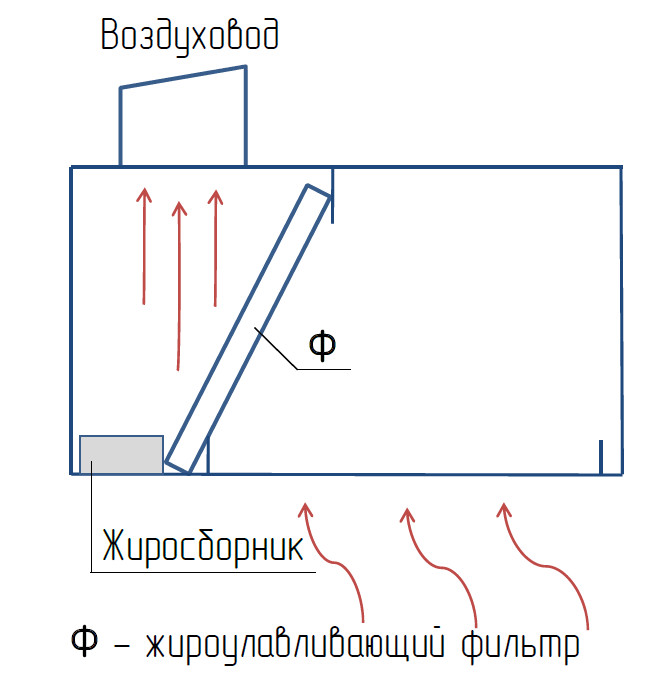

    1 Принцип действия вентиляционного зонта

    Данное устройство работает следующим образом. Воздух, который поддается процессу обработки, в результате чего становится горячим, обладает гораздо меньшей плотностью, а поэтому поднимается к верху, а его заменяют холодные потоки воздуха.

    Потом воздух попадет в трубу и проходит через специальные жироулавливающие фильтры, где он насыщается большим количеством пар масла, благодаря чему со временем начинает охлаждаться.

    В конечном итоге, проходя через такую трубу из-за сильных перепадов температуры, масло конденсируется, воздушные потоки начинают от него отделяться и по специальным каналам позволяют жиру стекать в ванночку.

    В свою очередь воздух, который после такого процесса является очищенным, поступает в круглый или .

    Полезные функции и принцип действия

    Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

    • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
    • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

    Зонт из металла

    Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

    Читать еще:  Вентиляция в натяжном потолке: для чего нужна тонкости обустройства

    Установка зонта над мангалом осуществляется разными способами:

    Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

    Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

    Колпаки и оголовки на трубах предназначены для следующих целей:

    • закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
    • защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
    • не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
    • выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

    Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

    2 Классификация устройства

    Сегодня для дымохода используются прямоугольные зонты двух типов:

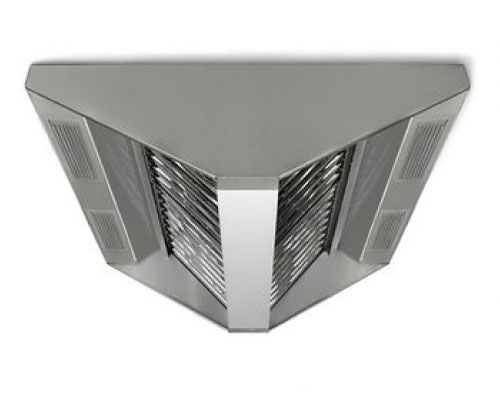

    1. Вытяжные зонты

      . Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
    2. Приточно-вытяжные зонты

      . Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

    Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

    2.1
    Монтаж своими руками и особенности расчета

    Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

    Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

    Очень важно, чтобы стена была идеально ровной.
    Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку. В самом начале необходимо под шпильки просверлить 4 идентичные отверстия

    Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра.
    Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

    Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

    Область применения

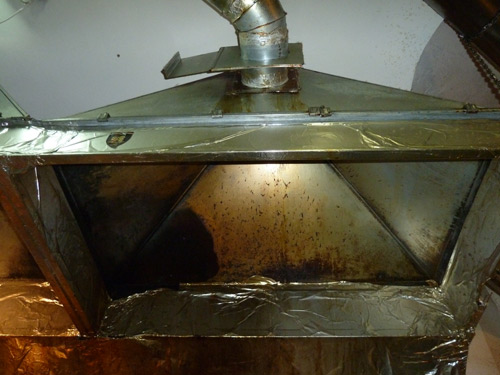

    Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

    Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

    2.2
    Так выглядит вентиляционный прямоугольный зонт — видео

    Материалы

    Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

    • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
    • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
    • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
    • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

    И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

    Металлические дымоходы для: 1) мангала, 2) барбекю

    Что такое зонт дымохода и зачем он нужен

    Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

    Выполняет несколько основных функций:

    1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
    2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
    3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
    4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

    Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ

    При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн

    Вытяжной зонт для мангала: особенности, как сделать своими руками

    Мангал на участке — непременный и очень важный атрибут летнего отдыха. Сайт RMNT решил разобраться, зачем и когда нужны вытяжные зонты для мангалов, какими они могут быть. Приведём вам видео-инструкции и советы о том, как сделать вытяжной зонт для мангала своими руками.

    • Видео о том, как сделать вытяжной зонт для мангала своими руками:

    Как вы помните из статьи портала Rmnt.ru, посвящённой изготовлению мангала своими руками, этот атрибут пикников на свежем воздухе может быть переносным и стационарным. Переносным мангалам, очень простым конструкциям, вытяжные зонты не нужны. Владельцы могут легко поставить их где угодно, так, чтобы дым не шёл в сторону зоны отдыха, не мешал гостям. А вот стационарным мангалам вытяжка для дыма необходима, особенно, если они располагаются внутри беседки или на летней кухне.

    Есть две основные разновидности вытяжных зонтов для мангалов: металлические и кирпичные. Первые получили самое широкое распространение. Их просто сделать своими руками, можно подвесить или установить на опоры над кирпичной печью, выбор форм и размеров очень велик. Кирпичные вытяжные зонты, собственно, это неотъемлемая часть печи-барбекю, на которой можно готовить не только шашлык и овощи-гриль, а буквально что угодно. Выложить кирпичную вытяжку, которая станет началом дымохода — это уже дело для мастера, печника.

    Поэтому сосредоточимся на металлических вытяжных зонтах, которые могут быть в форме полусферы, параллелепипеда или срезанной пирамиды. Изготавливаются такие купола для мангалов чаще всего из нержавеющей листовой стали толщиной от 2 миллиметров. Заводские изделия покрываются защитным полимерным слоем, в домашних условиях металл можно просто покрасить, чтобы придать вытяжному зонту более привлекательный вид и продлить сроки службы.

    Конструкция самого простого металлического вытяжного зонта не представляет собой ничего сложного:

    • Ровное прямоугольное основание;
    • Купол на нём;
    • Труба дымохода.

    Размеры купола будут зависеть от того, насколько большой у вас мангал. Чтобы зонт выводил все продукты горения, сажу и искры, он должен быть процентов на 30 больше размеров мангала. И труба должна располагаться точно по центру, над очагом!

    Приведём вам стандартные параметры вытяжного зонта:

    • Ширина дымосборника, купола — от 65 до 95 сантиметров;
    • Длина дымосборника от 85 до 155 сантиметров;
    • Высота трубы — не меньше 300 сантиметров, что обеспечит нормальную тягу в любую погоду;
    • Сечение трубы — не меньше 25 сантиметров, тоже для хорошей тяги.

    Эти стандартные размеры дымособорника-зонта вы можете увеличить или уменьшить в зависимости от особенностей вашего мангала. А вот уменьшать высоту и диаметр трубы дымохода не советуем!

    Изготовление металлического мангала связано со сварочными работами и гибкой стали, но в целом ничего сложного собой не представляет, домашний мастер вполне справится. Дополнить вытяжной зонты можно вентилятором, чтобы тяга появлялась сразу после розжига дров или угля, не дожидаясь пока дым нагреется и начнёт уходить в трубу естественным образом.

    Не помешает также искорогаситель, который устанавливается сверху трубы под колпаком-дымником. Некоторые ставят внутрь колпака съёмный жироуловитель, который придётся регулярно чистить. Впрочем, данный процесс знаком всем владельцам обычных кухонных вытяжек. Все эти дополнения увеличат стоимость вытяжного зонта, но сделают процесс приготовления еды более безопасным и удобным.

    Видео о том, как сделать вытяжной зонт для мангала своими руками:

    Какой зонтик для вытяжной трубы лучше: виды, устройство и монтаж

    Доброго времени суток, дорогой читатель! Каждый из нас сталкивался с системами дымохода и вентиляции. Порой бывает, что вентиляционная система не справляется с возложенной на неё функцией, тяга бывает недостаточной, что заметно затрудняет проветривание помещения. Важным элементом вентиляционной конструкции является зонтик для вытяжной трубы. В этой статье мы расскажем для чего он предназначен, какие есть разновидности и как правильно выполнить монтаж данного изделия.

    Что такое зонт дымохода и зачем он нужен

    Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

    Выполняет несколько основных функций:

    1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
    2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
    3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
    4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

    Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ. При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн.

    В чем отличие зонта от флюгарки, колпака, оголовка и дымника

    Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

    Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

    Дымник – в простонародье это любое устройство украшающее трубу.

    Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

    Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

    Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

    Виды вентиляционных зонтов

    Зонт на трубу предназначен для систем дымохода и вентиляции. Существует несколько разновидностей колпака, в зависимости от его формы, давайте рассмотрим основные.

    Круглые

    Зонтик круглой формы устанавливают на оголовок вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от осадков, также дополнительно их оснащают сеткой во избежание попадания посторонних предметов в систему вентиляции. Производят такие зонты в основном из стали и меди.

    Прямоугольные

    В отличие от круглого имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на утепленную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также может быть защищено сеткой.

    Канализационные

    Такой вид зонта устанавливается на канализационные трубы, и кроме основных функций дополнительно регулирует давление в трубе. Материалом для изготовления выступает ПВХ, благодаря чему он выдерживает до плюс 60 градусов по Цельсию.

    При крепеже используют раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечки.

    Вентиляционные

    Вентиляционный вытяжной зонт устанавливается внутри помещения над плитой или газовым шкафом. Его предназначение – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащается вентилятором и фильтром, что помогает более качество очищать воздух и устранять лишние запахи.

    Есть два основных типа вентиляционного зонта:

    1. Пристенный – устанавливаются и крепятся на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
    2. Центральный – устанавливаются в помещениях, где есть несколько источников требующих вентиляцию, зачастую это рестораны и кухни общепита.

    Дефлектор/колпак

    Это специальный вид зонта, устанавливающийся на верхушку дымохода. Основное его предназначение — это увеличение тяги в системе. Дефлектор имеет высокие аэродинамические свойства и работает по закону Бернулли. Наличие такого зонта на вентиляционной системе заметно увеличит эффективность тяги.

    Как выбрать

    При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

    Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

    1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
    2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
    3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
    4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

    При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра.

    Как смонтировать

    При монтаже зонтика трубы вам потребуется использование крепежных элементов, их нужно будет подобрать исходя из выбранной конструкции зонта и толщины дымохода. Так же при выборе дымника не забудьте про диаметр трубы, они должны быть идентичны.

    Работы будут проводиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной переноски для дрели, воспользуйтесь услугами специалиста.

    Как сделать своими руками

    Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

    Схемы и размеры

    В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

    Перед тем как приступить к работе рекомендуем выполнить модель из бумаги и проверить соответствие размеров.

    Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

    Подготовка материала

    Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

    • лист оцинкованной стали;
    • лист картона;
    • карандаш;
    • линейка;
    • циркуль;
    • ножницы для металла;
    • болты с гайками или заклепки.

    Выбор конструкции

    Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

    АБНН1
    25452415
    50904025
    10018081,153,8
    АББ1Б2НН1
    254540724025
    5090801449363,8
    8014410018099,563,8

    Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

    Порядок действий

    Работы проводите в следующем порядке:

    1. На листе картона произведите чертеж каждой части конструкции.
    2. Вырежьте каждую деталь, это будет своеобразный макет.
    3. Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
    4. Произведите крепление металла между собой с помощью болтов или заклепок.
    5. Произведите соединение ножки и крыши с помощью изготовленных лапок.

    Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

    На этой прекрасной ноте мы с вами закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на интересующие вас вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией со своими друзьями в социальных сетях!

    Как изготовить и установить защитный вытяжной зонт на дымоход

    Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

    Какие задачи выполняет защитный зонт

    Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

    Колпаки и оголовки на трубах предназначены для следующих целей:

    • закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
    • защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
    • не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
    • выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

    Обратите внимание! С помощью зонта можно решить одну из проблем образования сырости в доме или бане. Если труба открыта всем ветрам и дождям, попавшая в неё влага проникает в помещения. В результате стены и полы поражаются грибком, в воздухе появляется неприятный запах.

    Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

    Разновидности дымоходных колпаков

    Колпаки и оголовки для труб представлены в различных модификациях. Они отличаются друг от друга формой, назначением и материалом изготовления.

    Можно разделить их на следующие виды:

    • зонты;
    • дымники;
    • флюгарки;
    • дефлекторы;
    • сопла.
    Читать еще:  Как правильно обустроить вентиляцию канализационного стояка

    Материалами для изготовления изделий могут служить:

    • нержавеющая сталь;
    • кровельная сталь с оцинковкой;
    • сталь с полимерным покрытием;
    • кованое железо;
    • медные сплавы;
    • цинк-титановый сплав;
    • пластик.

    Наиболее долговечными считаются медные колпаки, не подверженные коррозии и не требующие защитного покрытия.

    Изделия эконом-класса изготавливаются из пожаробезопасного пластика или оцинкованной стали.

    В чём отличие дымоходного зонта от других защитных устройств

    Защитную роль для дымоходов выполняют наряду с зонтами дымники , дефлекторы флюгарки, оголовок.

    Зонты и дымники конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливают на трубы круглого и квадратного сечения, а дымники –преимущественно на трубы прямоугольного сечения.

    Более сложную конструкцию имеет дефлектор, предназначенный для круглых труб. Кольцеобразный кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создаёт разреженную атмосферу, что приводит к улучшению тяги.

    Наиболее сложной в изготовлении является флюгарка. Изделие представляет собой вращающийся на подшипнике колпак, способный направлять дым в ту сторону, куда дует ветер. При этом наблюдается эффект увеличения тяги.

    Цилиндрический оголовок в виде сопла отличается от зонта тем, что имеет отверстие в верхней части. Предназначен для дымовых труб в системах с газовыми и дизельными теплогенераторами.

    Как выбрать подходящий зонт для трубы

    На выбор конструкции влияют два фактора: форма дымохода и тип котельной установки.

    С первым пунктом все понятно: форма зонта всегда идентична сечению трубы. Если дымоход изготовлен из стандартной круглой трубы, то основание колпака тоже должно быть круглым, а его верхняя часть должна быть изготовлена в виде конуса или обычного плоского круга.

    Что касается типа котельной, то здесь важную роль играют свойства сжигаемого топлива. При сжигании газа образуется большое количество водяных паров, которые при соприкосновении с защитным зонтом конденсируются и образуют наледь. Поэтому при отоплении дома газом единственно возможный вариант оголовка – сопло с отверстием в верхней части.

    Обратите внимание! Установка флюгарок, дымников, дефлекторов и зонтов на дымоход газоиспользующего агрегата запрещена российскими СНиПами. Это связано с тем, что в случае образования льда перекрывается значительная часть проёма трубы и останавливается движение флюгарок. В итоге дым поступает в жилые помещения, что чревато угаром.

    В котельной с твердотопливной установкой температура дыма на выходе достигает 250 градусов, а влаги образуется гораздо меньше, чем при работе газовой горелки. Поэтому допускается использование защитных зонтов любого типа.

    Как изготовить зонт своими руками

    Многообразие форм и типов защитных зонтов даёт возможность выбрать оптимальный вариант для любого дымохода. Но потратив немного времени, можно смастерить и установить устройство своими руками и тем самым защитить дымовой канал, а также повысить эффективность отопительного агрегата.

    Например, чтобы изготовить простейшее защитное устройство в виде грибка конической формы:

    • Сначала рекомендуется изготовить картонный макет, соответствующий по форме и размерам оригиналу. Шаблон для колпака выполняют в виде круга с радиусом 1.7d/2, где d – диаметр вашей трубы. Получить конус из этой детали можно, вырезав угол 30°. При этом нужно оставить 20-миллиметровые напуски для последующего крепления. Полученную модель копируют на металлический лист, а затем вырезают заготовку ножницами по металлу.
    • Края детали соединяют с помощью заклёпок, получив таким образом готовый конус.
    • Кронштейны для зонта вырезают в виде 3 полосок размером 200×40 мм. Для повышения их жёсткости по краям выполняют бортики шириной 10 мм.
    • Крепление кронштейнов к конусу предпочтительно выполнять с помощью заклёпок.

    Особенности установки защитного зонта

    Прежде чем устанавливать зонт, нужно обеспечить доступ к верхней части печной трубы. Работы на высоте требуют особой внимательности и соблюдения техники безопасности.

    Стойки дымника можно крепить разными способами. На металлических и асбестовых трубах применяют хомуты или самодельные каркасы из проволоки. Важно подобрать крепкую проволоку, которая не заржавеет и не лопнет. Её концы выводятся через крепёжные отверстия в кронштейнах и закручиваются, получая плотное соединение.

    Крепление зонта к кирпичной трубе можно выполнить с помощью оцинкованных гвоздей, забив их в кладку.

    Но более правильным решением будет фиксация оголовка саморезами в предварительно высверленные в кирпиче отверстия. Такой монтаж позволит в будущем легко разобрать зонт для осмотра и ремонта.

    Важно! При установке защитного устройства на трубу не рекомендуется применять заклёпки. Такое соединение не позволит демонтировать зонт, когда наступит время чистить дымоход, лучше воспользоваться съёмными креплениями.

    Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

    Продумывая систему вентиляции в своем доме, вы скорее всего задавались вопросом на сколько необходима установка грибка вентиляции на крышу, а если такая необходимость есть, то какой грибок выбрать?

    На самом деле грибок или как его еще называют дефлектор или колпак вентиляции выполняет несколько очень важных функций. Его отсутствие, равно как и неправильный выбор, могут привести к прекращению тяги и порче вентиляционного оборудования.

    Мы поможем вам разобраться в полезных функциях, которые выполняет устройство. Расскажем, какие вентиляционные грибки бывают. Посоветуем, как сделать правильный выбор.

    Назначение и виды грибков вентиляции

    Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

    Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.

    Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

    • Защищает вентиляционную трубу от попадания осадков и посторонних предметов;
    • Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
    • Усиливает тягу при ветре.

    Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

    Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.

    Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

    Более сложные и эффективные разновидности вентиляционного грибка от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.

    Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

    Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

    Кроме преимуществ дефлекторы имеют несколько недостатков:

    • В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
    • В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
    • Турбодефлектор и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

    Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

    В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

    Изготовление и установка зонтика

    Простейший грибок на вентиляцию можно изготовить своими руками. Для этого понадобится оцинкованный или нержавеющий лист толщиной 0,3-0,5 мм.

    Из инструмента потребуются:

    • Ножницы по металлу или болгарка;
    • Молоток;
    • Заклепочник с заклепками;
    • Дрель или шуруповерт со сверлом;
    • ХБ перчатки.

    Для фиксации хомута на трубе потребуются болт М8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом в хомут их придется закрутить изнутри, чтобы в дальнейшем они не помешали установке на трубу вентиляции.

    Процесс изготовления не сложен и не требует особых навыков:

    • Сначала на листе металла перманентным маркером наносим разметку будущих деталей: хомута для крепления на трубе, трех лапок для крепления и зонта-колпака. Вырезаем их ножницами по металлу;
    • В хомуте по краям сверлим отверстия для стяжного болта. Придаем хомуту форму окружности, и отгибаем уши с отверстиями под углом 90 градусов, вставляем болт, фиксируем гайкой;
    • Сверлим в хомуте три пары отверстий по размеру заклепок для крепления лапок с интервалом 120 градусов. В каждой лапке для крепления зонта сверлим три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтиком. Заклепками крепим лапки на хомуте;
    • Зонт-колпак сворачиваем в форме конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом 120 градусов сверлим по краю зонтика три отверстия и соединяем заклепками с лапками от хомута. Зонтик готов.

    Изготовить такой зонтик можно для вентиляционных труб из любого материала и любого размера. Для установки зонтика необходимо надеть его хомутом на оголовок трубы и затянуть стяжным винтом с гайкой.

    Для придания колпаку-зонтику дополнительной эстетики и защиты от коррозии его можно покрасить в цвет вентиляционной трубы или кровли. Для этого подойдет любая краска по металлу для уличного применения, так как зонт вентиляции не подвержен воздействию высоких температур.

    Если вы решили установить зонтик заводского изготовления, то необходимо выбрать изделие, подходящее для вашей вентиляционной трубы по размеру и способу соединения.

    Выбор и монтаж вытяжного дефлектора

    В отличие от зонтика самостоятельно сделать красивый и безупречно работающий турбинный дефлектор достаточно сложно. Хотя, если запастись терпением, достаточным для резки и клепки металла набором инструмента и проверенной выкройкой лопастей, это вполне возможно.

    Если нет желания связываться с точным раскроем, то наборы для сборки турбинного дефлектора активно предлагают китайские торговые сайты. Заказчику такого набора нужно будет все просто собрать согласно инструкции и поставить клепки на каждую лопасть.

    Для правильного выбора дефлектора необходимо учитывать два основных фактора:

    • Совместимость по диаметру и конструкции с вашей вентиляционной трубой;
    • Соответствие дефлектора климатическим условиям района, в котором ему предстоит работать.

    Первый показатель гарантирует вам плотное и надежное крепление вентиляционного зонта на вытяжном выходе.

    За счет большой площади обдува дефлектор испытывает сильные ветровые нагрузки, поэтому при установке его необходимо надежно закрепить. Также соединение между вентиляционной трубой и дефлектором не должно иметь неплотностей, из-за которых вентиляционный колпак может сместиться.

    Климатические условия также очень важны. Если в районе вашего проживания часто дуют ветра, то в установке турбинных дефлекторов и колпаков в виде флюгеров на вытяжку нет никакой необходимости.Они нужны там, где требуется усиление тяги всеми возможными способами.

    Однако они не смогут эффективно работать в районах с частыми снегопадами и колебаниями температуры возле нуля градусов, так как будут покрываться ледяной коркой, потеряют подвижность и не смогут подстраиваться под направление ветреного потока.

    Дефлекторы ЦАГИ и Вольперта хотя и менее эффективны в создании тяги при ветре, но не имеют в составе вращающихся деталей, боящихся обледенения. Такие дефлекторы не нуждаются в обслуживании и имеют меньшую стоимость.

    Если вы правильно подобрали дефлектор для своей вентиляционной трубы, то его установка не вызовет трудностей. Крепятся дефлекторы на трубе вентиляции, как правило, на хомуты или саморезы.

    Выбирая для изготовления грибка вентиляции дефлектор со сложной конструкцией, позаботьтесь о том, чтобы у вас была возможность его удобного обслуживания на крыше. Ведь даже самый простой грибок может требовать периодической чистки от инея или смазки вращающихся частей.

    Применение готовых вентиляционных выходов

    Если у вас нет желания разбираться в тонкостях работы вентиляционных колпаков и для вас важен привлекательный внешний вид грибка вентиляции на своей крыше, то вам следует рассмотреть установку готового вентиляционного выхода.

    Такие выходы изготавливаются в заводских условиях и представляют собой полностью готовые к установке комплекты грибков вентиляции.

    В состав такого выхода входят:

    • Проходной узел, обеспечивающий герметичность соединения с любой кровлей;
    • Утепленный выход вентиляции, возвышающийся над крышей;
    • Дефлектор, обеспечивающий защиту и улучшающий тягу;
    • Шаблон для облегчения установки.

    Установка вентиляционного выхода не вызывает трудностей даже у новичков.

    В нужном месте в кровле прорезается отверстие, на которое сверху на герметик и саморезы устанавливается проходной узел. Далее к проходному узлу крепится утепленный выход с дефлектором. В завершение выход под кровлей соединяется с вытяжной трубой внутренней системы вентиляции.

    Применение готового вентиляционного выхода упростит вам выбор и позволит правильно сделать грибок вентиляции на вытяжку даже своими руками.

    С нюансами и инструкцией по изготовлению дефлектора на дымоход ознакомит следующая статья, информацию которой можно тоже взять за основу тем, кто решил сделать грибок для вытяжки собственными руками.

    Выводы и полезное видео по теме

    Видео показывает разницу тяги в вентиляционных трубах с дефлектором-флюгером и без него:

    С принципами работы и устройством различных дефлекторов ознакомит следующий ролик:

    В этом видео показан процесс изготовления дефлектора:

    Правильный выбор наряду с грамотной установкой дефлектора-грибка вентиляции имеет важное значение для создания стабильной тяги в системе воздухообмена. К тому же любой из вентиляционных колпаков предотвращает попадание в нее осадков, пыли и посторонних предметов в каналы системы.

    Самый простой грибок-дефлектор Григоровича можно изготовить самостоятельно в форме зонтика. Если вы хотите обеспечить стабильную тягу как в штиль, так и ветреную погоду, то установите на трубу вентиляции дефлектор, либо купите готовый грибок вентиляции заводского изготовления.

    Расскажите о том, как собственными руками собирали и/или устанавливали колпак на вытяжную трубу вентиляции. Поделитесь известными только вам технологическими тонкостями и моделями вентиляционных колпаков. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

    Вытяжка с дымосборником и мангалом из металла для беседки

    Всё большую популярность набирают беседки с местами под очаг, которые могут прослужить людям многие десятилетия. Главное, чтобы при строительстве соблюдались необходимые нормы пожарной безопасности. Вытяжка для мангала является довольно важным элементом постройки. Для беседок открытого типа также рекомендуется сооружать такую конструкцию.

    • 1. Виды вытяжек
    • 2. Выбор материала
    • 3. Беседки со складным мангалом
    • 4. Металлические дымоходы
    • 5. Преимущества вытяжного зонта

    Обычно вытяжки для гриля делают из металла или кирпича. Каждому типу присущи свои недостатки и преимущества. Если за основу брать листовую сталь, то лучше выбирать нержавейку. Другим материалам необходим регулярный уход, иначе маленькие кусочки ржавчины будут попадать в готовящуюся на мангале еду. Вытяжка из металла обладает довольно высокой аэродинамикой. Это помогает дыму быстро покидать помещение.

    Устройство выполняется в виде зонта. Довольно часто мангал с вытяжкой для беседки декорируют, чтобы он стал частью интерьера помещения. Площадь среза зонта должна быть больше, чем площадь гриля на 30%. Так оборудование будет работать эффективно. Желательно, чтобы конструкция предусматривала наличие вентилятора. Дымоходы из кирпича сооружают намного реже. Их довольно тяжело собрать, а также материал имеет большой вес. Зачастую такие вытяжки делают в кирпичных беседках.

    Вытяжку для мангала в помещении выполняют из кирпича или металла. Кирпич обычно применяется для стационарных конструкций, где гриль тоже сделан из этого материала. Такие дымосборники отлично выглядят, но их тяжело очистить от копоти и сажи. Иногда полностью вычистить так и не получается.

    Чтобы соорудить дымоход для барбекю, желательно иметь необходимые навыки по кладке кирпича. Цена такой конструкции намного выше, чем у вытяжного колпака из металла, именно поэтому люди зачастую устанавливают металлическую принудительную вытяжную вентиляцию. У такой конструкции есть ряд преимуществ:

    1. 1. Монтаж дымоуловителя очень простой. Его можно выполнить самостоятельно, не имея никаких навыков.
    2. 2. Дымосборник и труба мало весят.
    3. 3. Относительно низкая стоимость.
    4. 4. Гладкая поверхность, что значительно упрощает чистку конструкции.
    5. 5. Можно выбрать любую форму установки.

    Вытяжку для мангала своими руками можно собрать буквально за один день. При этом можно выбирать любое оформление и форму конструкции. Соорудить дымосборник из металла гораздо проще и дешевле, чем из кирпича. Это довольно чистая работа, которую можно выполнить в гараже или даже в квартире. Очистка такой конструкции является довольно простым процессом. Это обусловлено тем, что можно применять различные химические соединения. На кирпиче они бы оставляли следы.

    Зачастую в зимний период беседки оставляют открытыми. Все внутренние покрытия остаются под воздействием экстремальных условий, поэтому складной мангал считается для беседки наиболее подходящим вариантом. На весь период холодов его можно перенести в тёплое место. Стационарный очаг такой возможности не даёт.

    У складного варианта есть определённые преимущества:

    1. 1. После приготовления пищи его можно убрать из беседки, чтобы он не мешал.
    2. 2. Если еда готовилась под открытым нёбом, и внезапно испортилась погода, то такую конструкцию легко можно перенести под крышу.

    Нужно помнить, что в помещениях со складным мангалом запрещено применение деревянного пола.

    Идеально, если перекрытие выполнено из бетона. У таких очагов обычно имеются отверстия в нижней части. Это помогает обеспечивать нормальную циркуляцию воздуха. Также они позволяют вычищать короб от сажи. Но этот же факт повышает риск возникновения пожара, если беседка имеет деревянные полы.

    Огромным преимуществом такой конструкции является то, что её можно использовать без вытяжной системы. Особенно это касается открытых беседок. Чтобы необходимости в дымосборнике не возникло, сооружение делают без какой-либо одной стены. Для закрытых беседок наличие вытяжки обязательно (даже со складным мангалом). Также это относится и к кирпичным очагам.

    Сбор и вывод продуктов сгорания из помещения является основной функцией дымохода. Для наибольшей эффективности выполнения этой задачи вытяжка должна быть установлена непосредственно над очагом и иметь гладкую поверхность, так как любые неровности ухудшают тягу. Следует использовать листовую сталь для изготовления дымосборника. Из этого материала выполняют вытяжные зонты.

    Конструкция зонта чем-то может напоминать некую воронку. Площадь основания необходимо делать в два раза больше, чем у мангала. Чтобы увеличить скорость забора дыма, в конструкцию добавляют вентиляторы и фильтры (они могут быть механическими или электрическими). Во время монтажа следует применять изолирующие плёнки, а также различные составы.

    Вентиляторы и фильтры можно не включать в систему, если беседка эксплуатируется только летом.

    Вытяжной зонт представляет собой довольно простую конструкцию. Его можно купить в готовом виде или же сделать самостоятельно. Идеально, если во время сборки будет использоваться проект. Нужно помнить, что входное отверстие вытяжки должно быть в 2 раза больше, чем мангал.

    Минимальную толщину листового оцинкованного металла нужно предусматривать в 2 мм. Также можно использовать в качестве основного материала медные листы. Многие люди для простоты монтажа берут готовые трубы. Часто они сделаны из асбестоцемента. Применение такого материала рядом с открытым огнём опасно для здоровья.

    Основные преимущества металлических зонтов:

    1. 1. Простая сборка и монтаж.
    2. 2. Внешний вид у них довольно привлекательный.
    3. 3. Не требуется создавать особые условия для эксплуатации.
    4. 4. Подходит практически для каждого очага.

    Самостоятельно соорудить вытяжную конструкцию из металла не составит особого труда. Но если ранее не было такого опыта, то лучше выбирать наиболее простой тип.

    Конструкция вытяжек для кирпичных мангалов более сложная. Такие устройства, кроме эффективного выполнения основной своей функции, должны быть достаточно привлекательны на вид. У конструкции есть свои неоспоримые преимущества:

    1. 1. Стенки дымохода практически не нагреваются. Нет опасности обжечься.
    2. 2. Дым выводится за пределы строения намного быстрее, чем с металлическими дымоуловителями. Это обусловлено монолитной конструкцией.
    3. 3. Имеет отличный внешний вид.
    4. 4. Такие вытяжки легко ремонтировать и эксплуатировать.
    5. 5. Они совмещают функции дымосборника и жарочной панели.

    Но стоимость кирпичных дымоуловителей намного выше металлических. Если человек не имеет навыков кладки, то затраты увеличатся за счёт найма специалистов. Также нужно помнить, что вытяжки из такого материала довольно тяжёлые и большие, поэтому в маленьких беседках их сооружение нецелесообразно. Для строительства необходимо использовать только огнестойкий кирпич. Раствор делается из песка и глины в пропорции 3/7. После сушки эта смесь обретёт отличную прочность.

    Во время изготовления мангала с вытяжкой следует довольно тщательно продумать его будущее местоположение, потому что чаще всего такие конструкции стационарные. Изделие нужно разместить там, где оно не будет мешать во время проведения дачных работ или отдыха. При этом следует помнить об эстетичности дымохода. Он должен хорошо вписываться как в интерьер постройки, так и в ландшафт приусадебного участка (если беседка открытого типа).

    Читать еще:  Укладка плитки на бетонный пол

    Конструкцию дымосборника необходимо выбирать исходя из особенностей беседки. Но есть некоторые основные правила, рекомендуемые к выполнению. Желательно мангал с вытяжкой из металла устанавливать после обработки беседки специальными составами, повышающими огнеупорность. Если брать пожаробезопасность, то требуется, чтобы постройка была выполнена из кирпича или металла. Деревянную беседку можно защитить специальным негорючим лаком.

    Вытяжка из листового металла зачастую монтируется по центру так, чтобы стены и перекрытия сооружения не нагревались. Мангал из кирпича устанавливается под стенкой. Это значительно экономит пространство, а также упрощает вывод дымохода на крышу.

    Бывает такое, что даже после монтажа дымоотводящей системы в беседке остаётся большое количество дыма. Обычно это не связано с неправильной установкой или конструкцией вытяжки. Слабая тяга может быть из-за маленькой температура отработанных газов. Такое обычно происходит только в начале приготовления пищи.

    Проблема решается сама собой после полноценного разгорания огня. Если температура горения достаточно высока, а дым всё равно остаётся в помещении, следует подумать, достаточно ли высоты трубы. Необходимо, чтобы дымоход возвышался над коньком кровли. Поблизости не должно быть высоких построек или деревьев, способных снизить тягу. Чаще всего хватает высоты в полтора метра. Но проблема не всегда может быть в этом. Иногда она заключается в сечении трубы. Желательно, чтобы квадратная труба имела ширину в 26 см. Минимальный диаметр круглой должен составлять 15 см.

    Вытяжка для мангала — это отличный дополнительный элемент, повышающий комфорт всем, кто находится в помещении во время приготовления пищи. Всё довольно просто сделать самостоятельно. Также есть возможность заказать изготовление конструкции по предоставленному проекту.

    Удобно применять съёмную вытяжку и разборной очаг. В таком случае дымоход будет стационарный, а зонт и мангал убираться на холодный период.

    Для такой цели желательно применять болтовые соединения. Хранить разобранные модули можно в подсобном помещении или в гараже. Также стоит соорудить и разборной мангал. Но при этом следует обращать внимание на ширину листа. Чем больше толщина металла, тем дольше очаг прослужит. Если хранить конструкцию в условиях постоянной влажности и температуры, то коррозийных образований практически не будет.

    Как сделать вытяжку для мангала своими руками?

    Вытяжка для мангала своими руками может быть легко сделано за несколько дней. В продаже есть готовые изделия, но в целях экономии рекомендуется сделать зонт вытяжной для барбекю своими руками. Необходимо заранее купить материал и приготовить инструменты.

    Зачем нужна вытяжка

    Мангал без вытяжки может быть использован на открытом воздухе круглый год, но при его монтаже в беседке без дымоотвода не обойтись. Начинающие строители, решив сделать печь своими руками, должны использовать самые простые чертежи. Очень красиво выглядит вытяжной зонт из меди, но его сооружение под силу только опытным мастерам.

    Зонт вытяжки нужен для того, чтобы выполнять следующие функции:

    • защищать жаровню от осадков;
    • отводить летучие соединения.

    Печь, установленную в беседке, от осадков защищает навес. А вот вытяжной зонт дает возможность располагать жаровню не только под крышей, но и на участке около дома. Мангал из кирпича своими руками может быть сделан за несколько дней.

    Во втором случае вытяжка улавливает газы, образующиеся при горении, и отводит их вверх. Работа дымоуловителя основана на силе тяги и сходна с печью-барбекю. Когда топливо интенсивно горит, то образуется дым. Он легче окружающего воздуха, поэтому стремится ввысь. Когда устанавливается вытяжной зонт, дым не рассеивается. Он направляется в трубу, освобождаясь лишь в конце дымохода. Все вредные соединения удаляются, не нанося вреда здоровью человека.

    Мангалы с дымоходом можно располагать в закрытых помещениях, например, для их размещения подходит купольная беседка с остекленными окнами. Сделать такую печь допустимо в гараже. Здесь может быть установлен мангал с вытяжкой с гидрофильтром. Он используется для удаления запаха из помещения. Сооружение изготавливают из нержавеющей стали, подача воды контролируется вручную или автоматическим способом.

    Проходя через фильтр вытяжного зонта, поток воздуха охлаждается до температуры +40…+50°С. Кроме того, фильтр для вентиляции предотвращает откладывание жира на вентиляторах и стенах вентиляционных каналов. Систему можно установить в барах, ресторанах и частных домах, где планируется разводить открытый огонь. Вместе с фильтром нужно использовать дымосборник для мангала.

    Теоретически эта система подходит даже для жилых помещений, но все равно следует пользоваться открытым пламенем с осторожностью. Мангал в квартире под вытяжкой может быть установлен, если она очень мощная. Но не следует забывать о пожарной безопасности и спокойствии соседей.

    При этом в квартире необходимо сделать принудительное вентилирование помещений. Продукты горения топлива должны быть удалены из комнат. Если есть желание запекать мясо, то лучше купить электрический тандыр.

    Планируя строительство на участке, нужно заранее приобрести чертеж для мангалов. Без него нельзя возвести сооружение.

    Устройство вытяжки своими руками потребует времени и терпения. Если в работе планируется использовать медный лист, то начинающему строителю лучше не делать все своими руками, а заказать изготовление вытяжных зонтов мастеру.

    Как сделать вытяжной зонт из металлических листов

    Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

    1. Железо. Толщина листа 3 мм.
    2. Несколько металлических уголков.
    3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
    4. Дрель, оборудованная насадками для смешивания бетона.
    5. Шурупы.
    6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
    7. Термостойкая краска.

    Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

    Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

    1. Труба для отвода дыма.
    2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
    3. Основание. Оно монтируется на мангал.

    Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

    Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

    Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

    Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы. Например, хорошим вариантом станет оцинкованная крыша.

    Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

    Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

    1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
    2. Опираясь на чертежи, осуществить разметку материала.
    3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
    4. Выполнить сборку всех элементов и сварить части конструкции.

    Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

    Дымоотвод из кирпича

    Сначала на участке нужно найти место для строительства печи. Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения.

    Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей. Важно правильно смешать глиняно-песчаный раствор. Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов.

    Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

    Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм. Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

    Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

    Какой вариант печи предпочесть

    Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

    Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

    Заключение

    Вытяжка над мангалом может быть сделана из печного кирпича или нержавеющей стали толщиной 3 мм. На готовую конструкцию из металла следует нанести антикоррозийное покрытие. Вытяжка своими руками при наличии всех нужных материалов и электродов для сварочного аппарата будет сделана за несколько дней.

    Что такое вентиляционный зонт

    Вентиляция горячих цехов на предприятиях общественного питания и в производственных помещениях предприятий различных отраслей промышленности чаще всего представляет собой систему, состоящую из вытяжного зонта, системы воздуховодов и канального либо радиального вентилятора.

    Вентиляционные зонты являются неотъемлемой и очень важной частью такой системы. Их задача — максимально эффективно перехватывать излишки тепла, пара, влаги, запахов, вредных веществ от оборудования и удалять их через систему местной вентиляции.

    Какие бывают вентиляционные зонты

    Вентиляционные зонты подразделяются на вытяжные и приточно-вытяжные.

    • Вытяжные зонты (местные вентиляционные отсосы) предназначены для качественного удаления излишнего тепла, пара, загрязняющих веществ, таких как продукты сгорания, жир, копоть и пр. Разогретый воздух втягивается в зонт, проходит через жироулавливающие фильтры и переправляется в воздуховод, через который и выводится из помещения.
    • Приточно-вытяжные зонты — обеспечивают не только вытяжку разогретого и загрязненного воздуха, но и приток чистого холодного воздуха. Такие зонты используются в помещениях, где ограничен приток свежего воздуха, происходит значительное выделение тепла оборудованием и/или необходима подача охлажденного свежего воздуха непосредственно к рабочему месту. Нужно понимать, что количество вытягиваемого и подаваемого воздуха несопоставимо (вытяжка должна преобладать над притоком на треть, т.е. если подаем 2000 куб. м , должны вытягивать 3000 куб. м) , поэтому не стоит рассчитывать на то, что поток чистого воздуха может сыграть роль воздушной завесы, отсекающей запахи, пары и так далее.

    По типу конструкции и вытяжные, и приточно-вытяжные зонты делятся на пристенные и островные. В свою очередь пристенные и островные зонты могут иметь разную форму: пристенные и островные зонты ТИП 1 в поперечном сечении имеют форму треугольника, ТИП 2 — трапеции, ТИП 3 — прямоугольника.

    • Пристенные зонты имеют один ряд жироулавливающих фильтров и крепятся к стене непосредственно над оборудованием.
    • В островных зонтах — два ряда жироулавливающих фильтров за счет чего они имеют большую производительность и могут устанавливаться над оборудованием большой площади. Островные зонты размещаются над отдельно стоящим оборудованием и крепятся к потолку в любой части помещения. На практике нередки случаи, когда островные зонты ТИП 3 (прямоугольные) устанавливаются над оборудованием, расположенным у стены, что позволяет повысить эффективность вытяжки.
    • Несколько особняком стоят зонты-переходы (их также называют мангальными). Такие зонты могут иметь форму усеченной пирамиды, конуса или другой, более сложной формы. Используются они чаще всего над оборудованием, в котором используется открытый огонь, и комплектуются искрогасящим фильтрами.

    Устройство и принцип действия

    Устройство вытяжных и приточно-втяжных зонтов «в базовой комплектации» совершенно не сложное. Конструктивно вытяжные зонты состоят из корпуса, съемных жироулавливающих фильтров, установленных под углом 45⁰, и ванночки для сбора жира. Для приточно-втяжных зонтов обязательным элементов является приточная решетка или диффузер. Дополнительно зонты могут оснащаться искрогасящими фильтрами, врезками, краном для слива жира, светильниками, ушками крепления, вентиляторами и так далее.

    Другие публикации TopClimat.ru по теме
    Как выбрать вентиляционный зонт
    Вытяжные зонты для предприятий общественного питания

    Как же это все работает? Разогретый загрязненный воздух от оборудования имеет меньшую плотность, чем холодный, и за счет этого поднимается вверх, попадает в зонт и проходит через лабиринтные жироулавливающие фильтры. Там горячий воздух, насыщенный парами масла, ударяется о стенки фильтра, имеющего лабиринтную структуру, охлаждается. В результате перепада температур масло конденсируется, отделяется от воздуха и по ламелям жировуловителя стекает в специальную ванночку, а очищенный от жировых и масляных отложений воздух поступает в воздуховод.

    Жироулавливающие фильтры бывают сборно-разборные и неразборные. Неразборные фильтры несколько дешевле, но у них невозможно промыть ламели с внутренней стороны. У сборно-разборных таких проблем нет.

    Фильтр состоит из двух частей, скрепленных 4-мя винтами, разбирается и собирается без проблем и хорошо промывается со всех сторон.

    Обратите внимание, что использовать вытяжные и приточно-втяжные зонты без фильтров чревато. При отсутствии жироуловителей воздуховоды и лопасти вентилятора очень быстро зарастают жиром и требуют гораздо более частой очистки, что приводит к вынужденному простою, отнимает время и силы, а также может привести к пожару.

    Вытяжка без воздуховода для кухни — это последнее слово техники или бесполезное устройство?

    Сложно представить современную кухню без бытовой техники, а без плиты и холодильника – практически невозможно. Точно так же не осталось в природе квартир, кухни которых не оборудованы вытяжками, или как их еще называют вытяжными зонтами. Именно эти, конструктивно несложные изделия, удаляют загрязненный жировыми включениями, излишней влагой и продуктами сгорания воздух, тем самым позволяя нам дышать свежим воздухом.

    Но большинство наших квартир оборудовано одним вентиляционным каналом в кухне, а вторым в санузле. Подключая вытяжной зонт большинство людей лишаются единственного вытяжного отверстия в собственной кухне. Справедливости ради следует сказать, что когда работает вытяжка, то загрязненный воздух прекрасно выводится из кухни. Но что происходит, когда вытяжка отключена?

    Естественная циркуляция воздуха в нашем жилище нарушается, а это неминуемо приводит к застою воздушных масс в помещении. Именно для того, чтобы освободить вентиляционный канал, и была придумана кухонная вытяжка без отвода в вентиляцию.

    1. Принцип работы вытяжного зонта без воздуховода
    2. Фильтрующие системы, используемые в кухонных зонтах
    3. Типы кухонных зонтов
    4. Достоинства и недостатки вытяжных зонтов без воздуховода
    5. Правила выбора кухонных вытяжных зонтов

    Принцип работы вытяжного зонта без воздуховода

    Такой кухонный зонт, внешне практически не отличается от стандартных вытяжек. Единственное ее различие в том, что для работы ей не нужна вентиляционная система и воздух она не выводит, так как работает в режиме рециркуляции.

    Принцип работы зонта чрезвычайно прост: вентилятор засасывает загрязненный воздух из помещения кухни, который сразу попадает в систему фильтрации, где очищается от неприятных запахов, жировых отложений и лишней влаги. После очистки воздух вновь поступает в помещение. Рециркуляция воздуха в вытяжке является основным принципом, на котором построена вся ее работа. Качество очистки воздуха зависит всего от двух факторов:

    • Мощности устройства.
    • Фильтрующей системы.

    Фильтрующие системы, используемые в кухонных зонтах

    Современная кухонная вытяжка без отвода воздуха в вентиляционный канал – это высокотехнологичное оборудование, которое несмотря на простоту конструкции, имеет несколько ступеней очистки воздуха. В наиболее распространенных и доступных моделях их две.

    • Первая – отвечает за удаления жировых включений в воздушную смесь, а также работает как фильтрующий элемент грубой очистки. Такие фильтры могут быть акриловыми и алюминиевыми. Алюминиевые фильтры для вытяжки считаются более эффективными, они имеют больший срок службы, нежели их акриловые «коллеги». Их можно мыть в теплой воде с использованием жидкости для мытья посуды. Некоторые модели прекрасно отмываются в посудомоечной машине.
    • Вторая ступень отвечает за устранение неприятных запахов, удаление излишней влаги, продуктов горения. В этой роли выступает высокоэффективный угольный фильтр. Этот фильтрующий элемент имеет два серьезных недостатка: непродолжительный (около 3 месяцев) срок службы и довольно высокая стоимость.

    Типы кухонных зонтов

    Все без исключения кухонные вытяжки с фильтром без отвода используют одинаковый принцип работы, но различия между ними все-таки есть, по способу их монтажа.

    • Классический плоский кухонный зонт, который не отличается дизайнерскими изысками и имеет небольшую производительность. Тем не менее прекрасно зарекомендовавшая себя вытяжка для небольших кухонь.
    • Подвесная кухонная вытяжка. Это устройство монтируется над печкой, но выброс очищенного воздуха у нее производится не сверху а, с передней панели, что позволяет монтировать прямо над ней кухонные шкафы.
    • Встроенная модель зонта дает возможность практически полностью спрятать технику в кухонную мебель. Они компактны и имеют несколько большую мощность, чем классические вытяжки без отвода воздуха в вентиляцию.
    • Телескопические модели вытяжек. Это одна из разновидностей встроенных моделей, которая в случае надобности выдвигается на нужное расстояние от стены, а когда работа закончена, то задвигается в исходное положение.

    Вытяжки без отвода могут иметь различные функциональные решения, в зависимости от того, в каком месте они будут устанавливаться. Существуют стандартные вытяжные зонты пристенного монтирования, есть островные и угловые модели. Все это сделано, чтобы создать максимальные удобства пользователя.

    Достоинства и недостатки вытяжных зонтов без воздуховода

    Как и вся кухонная бытовая техника. Такое оборудование имеет неоспоримые достоинства и достаточно серьезные недостатки. Достоинства этих вытяжек заключаются:

    • В простоте монтажа. Для подключения вытяжек не нужны воздуховоды и дополнительные вентиляционные решетки. Любой домашний мастер за считанные минуты установит такой кухонный зонт на собственной кухне.
    • Вытяжные зонты такой конструкции используют для работы меньше электроэнергии, поэтому они экономичней, чем модели, подключаемые к воздуховодам.
    • Эта бытовая техника достаточно дешева. Тем, кто испытывает финансовые затруднения стоит рассмотреть именно эти модели для покупки.

    А теперь несколько слов о недостатках, вернее, об одном, но серьезном недостатке зонтов такой конструкции.

    Основным и единственным, достойным к рассмотрению недостатком кухонных зонтов этой конструкции, является регулярная замена фильтрующих элементов. В зависимости от частоты использования угольный фильтр для вытяжки придется менять через каждые 3-6 месяцев.

    Правила выбора кухонных вытяжных зонтов

    Чтобы правильно выбрать вытяжное оборудование следует знать нужную для вашего помещения производительность. Рассчитать ее довольно просто: площадь кухни следует умножить на 12. Полученная цифра и будет показателем нужной вам производительности устройства. В некоторых случаях, если площадь кухни большая, лучше остановить свой выбор на устройствах, подключаемых к вентиляционной системе. Они выпускаются с достаточным запасом мощности.

    Некоторые сетуют на ограниченные дизайнерские решения этих устройств. Если внешность прибора является самым важным критерием выбора вытяжки, то стоит обратить внимание на разнообразие вытяжных зонтов с подключением к воздуховоду.

    Практически все модели без подключения к воздуховоду отличаются довольно шумной работой. И если для вас показатель шумности критичен, то стоит отдать свое предпочтение подключаемым моделям вытяжек.

    Выбирайте устройство, в котором жировой фильтр для вытяжки будет состоять из 5 или больше слоев алюминиевой сетки. Жировые фильтры с меньшим количеством слоев – неэффективны.

    Совет:
    Если в вашем жилище стоят качественные пластиковые окна, и вентиляционный канал в кухне всего один, то приобретать стоит именно кухонный зонт без подсоединения к воздушному каналу вентиляции. Следует оставить открытым воздуховод вентиляционной системы, так как она будет регулировать воздухообмен и вывод отработанных воздушных масс из вашего жилища, в тот момент, когда зонт находится в неработающем состоянии.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
