Вывод вентиляции через фронтон

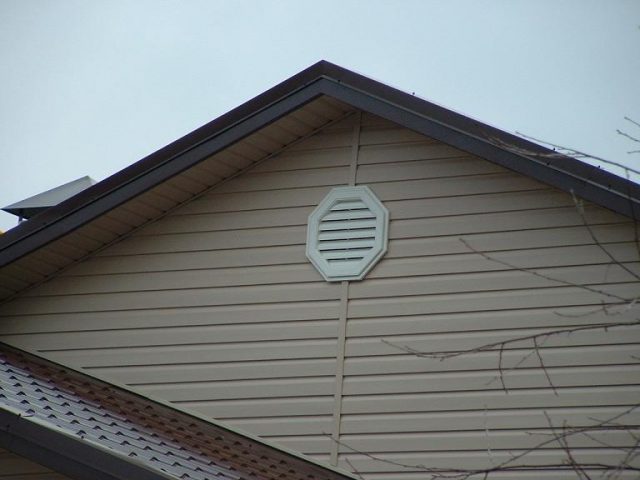

Вентиляционное окно на фронтоне

Важным условием строительства любого частного дома – организация качественной и надежной вентиляции. Если система вентиляции будет работать исправно, то можно полностью избавиться от проблемы образования грибка, плесени и прочее. Существует множество вариантов того, как именно ее обустроить. В этой статье предлагаем вам рассмотреть вариант того, как сделать вывод вентиляции через фронтон.

Вентиляция, а зачем она нужна

Если сказать вкратце, то основная задача вентиляционной системы сводится к тому, чтобы обеспечить постоянный приток свежего воздуха и отток использованного. То есть должна быть обеспечена хорошая циркуляция воздуха. И очень хорошо, когда вентиляция налажена на крыше.

Если ее не будет, то существует большая вероятность образования конденсата на фронтоне и, хуже всего, появление грибка и плесени. Как следствие, постоянная циркуляция воздуха во фронтоне и по всей кровле, будет быстро удалять весь образующийся конденсат.

Кроме всего прочего, если в частном доме обустраивается мансардное помещение, то крайне важно организовать вентиляцию в ней. За счет этого будет обеспечен приятный микроклимат внутри жилого пространства.

Принцип изготовления вентиляции во фронтонной стенке

Сегодня существует несколько способов того, как можно организовать систему вентиляции на фронтоне и чердачном помещении. В частности, изготавливается вентилируемый фронтон. Что под этим подразумевается? Между строительными материалами кровельного пирога организовывается зазор до 50 мм. В частности, зазор организовывается между утеплителем и ветрозащитной пленкой. Также зазор оставляется между кирпичной стеной и теплоизоляцией и прочее.

Существует еще один простой способ – монтаж решеток и окон. В этом случае все действия направляются на то, чтобы организовать движение потока воздуха. Установка таких окошек осуществляется на фронтон, реже монтируется в скаты.

Еще одно современное решение – монтаж вентиляционных клапанов. Используются они при организации механической или естественной системы вентилирования. То есть вентиляционные клапаны могут работать совместно с вентилятором и без него.

Перечисленные выше варианты можно комбинировать, то есть использовать сразу два одновременно. За счет этого качество системы вентилирования будет заметно улучшено. Однако нас интересует система вентиляции во фронтоне.

Изготовление вентилируемого фронтона

Итак, чтобы обеспечить качественный воздухообмен, следует организовать процесс циркуляции воздуха между материалами кровельного пирога. Рассмотрим подробнее, как сделать такую систему на крыше. Итак, обычно если выполняется обшивка деревянных стен или из кирпича, то она осуществляется без зазора. Иногда зазоры делаются, так как стены явно неровные. Также зазор может быть в случае, если изготавливается преднамеренно вентилируемый фасад.

Так, чтобы сделать каркас на кирпичном доме следует использовать бруски до 20 мм в толщину. Монтаж бруска может осуществляться двумя способами:

  1. Горизонтально. В этом случае полностью исключается естественное движение воздушных масс. Чтобы этого не случилось, крайне важно организовать разрывы по горизонтали, что не нарушать систему вентилирования.
  2. Вертикально. Данный способ применим в том случае, если финишная отделка будет выполняться в горизонтальном положении. Плюс ко всему, такое направление обрешетки обеспечит максимально естественное направление движение воздушных масс. Как следствие, вентиляция фронтона будет качественной.

Кроме всего прочего, вентиляция фронтона может быть изготовлена в один и два уровня. Что касается двух уровней, то этот случай актуален тогда, когда в обустройстве фронтона используется полиэтиленовая ветрозащитная пленка и пленка для гидроизоляции. Так, зазоры будут находиться между пленкой и внешней отделкой, а также между пленкой и теплоизоляционным материалом.

Что касается одного уровня, в этом случае применяется диффузионная мембрана. Это та мембрана, которая способна сама выводить наружу всю скопившуюся влагу. Та влага, которая скапливается в толще теплоизоляционного слоя. Как следствие, эта мембрана будет иметь непосредственный контакт с утеплителем.

Итак, если говорить за эффективность, то вентиляция фронтона с диффузионной пленкой намного эффективней. Хотя она больше стоит, в конечном счете можно изрядно сэкономить на покупке других материалов.

Монтаж решеток и окон

Рассмотрим другой способ того, как организовать циркуляцию воздуха во фронтоне. В частности, можно установить вентиляционные решетки на фронтоне. Также устанавливается вентиляционное окно на фронтоне. Эти два способа вполне актуальны, если чердак не будет никак использоваться, то есть он не будет жилым.

Так, чтобы организовать вентиляционные окна, можно приобрести уже готовые для этого комплекты. В этом комплекте будет находиться наличник и коробка. Их изготовление выполняется из древесины и пластика. Вентиляционные окна могут быть глухими или распашными.

Под глухими подразумеваются жалюзийные решетки, которые нельзя открывать для проветривания или увеличения потока циркуляции воздуха. В их базовой комплектации имеется регулируемая или нерегулируемая планка, которая по внешнему виду напоминает жалюзи. Благодаря этой системе, можно самостоятельно регулировать смену потока воздуха.

Что касается распашных окошек, то они имеют две или одну дверцу. При монтаже их на фронтоне дома можно выполнять вентилирование по необходимости, путем открывания дверцы.

Произвести их установку сравнительно просто. Например, изготавливается вентиляционное отверстие, в которое будет устанавливаться решетка или окошко. Делать эту работу можно как до утепления стен, так и после того, как утеплитель уже на стене дома. Что касается размера окошка фронтонной вентиляции, то он должен быть в соответствии с нормативными предписаниями. Важно, чтобы выход вентиляции фронтона был сделан так, чтобы из-за него не образовывался холодный треугольник. В противном случае в помещение может проникать холодный воздух. С другой стороны, вентиляция холодного воздуха крайне важна.

Подводим итоги

Итак, мы узнали, что существует несколько способов того, как организовывается вытяжка воздуха из помещения. В случае сложного проектирования, могут монтироваться трубы. Но только при механической циркуляции воздуха, который будет циркулировать под воздействием вентилятора.

Если сооружается естественная вентиляция фронтона, то монтируются отдушины. Эти продухи будут обеспечивать выход отработанного воздуха, а противоположные, наоборот, пускать воздух.

Заключение

Абсолютно не важно, какой из всех перечисленных способов организации циркуляции воздуха во фронтоне выберите вы, крайне важно приобретать качественное оборудование. Понятное дело, что данная инженерная система не делается на один раз. Она должна функционировать постоянно, чтобы внутри помещения был обеспечен приятный микроклимат. Плюс ко всему, в крыше, на фронтоне и чердаке полностью исключится вероятность образования конденсата, его скопление и появление плесени и вредных грибков.

Итак, вопрос организации вентиляции фронтона не из легких. Мы предлагаем вам дополнительно просмотреть подготовленный видеоматериал, который поможет расставить все точки над и. А если у вас есть опыт в этом вопросе, то делитесь им, оставляя комментарии к этой статье.

Вентиляция в частном доме через фронтон: варианты обустройства

Грамотно обустроенная вентиляция в частном доме через фронтон – это результат правильного проектирования. Вариантов ее организации не так уж много и все они давно известны и просчитаны. Но почему-то именно этот вопрос вызывает множество сомнений у владельцев частных домов. Замечали, сколько разных версий обсуждается на строительных форумах? Люди пытаются найти новые решения и «примерить на себя» уже готовые.

На самом деле, все просто. Чтобы быть уверенным в выборе, необходимо знать основные правила организации воздухообмена и быть в курсе актуальных новинок строительного рынка. Особенно, если речь идет о самостоятельном возведении постройки: в этом случае стоит ознакомиться с действующими нормативами, а также с особенностями материалов и конструкций.

В этой статье мы рассмотрели все возможные варианты вентиляции через фронтон, коснулись целей, технологических приемов и основных характеристик используемых материалов. Прочитав ее, легко сориентироваться в уже проверенных способах и выбрать для себя наиболее подходящий.

Цели обустройства вентиляции на фронтоне

В вентилируемом помещении происходит постоянная замена использованного воздуха свежим. Если за фронтоном находится мансарда, то такая замена обеспечивает комфортный микроклимат для проживающих в доме.

А если за ним расположен чердак, то польза от вентиляции будет, прежде всего, для конструктивных элементов крыши.

Если правильно организовать выход воздушной вентиляции через фронтон, то внутри будет соблюден оптимальный режим температуры и влажности. Это значит, что строительные материалы не пострадают от конденсата, не изменят свои теплозащитные и прочностные характеристики.

Правила обеспечения воздухообмена

Для эффективной смены воздуха, удаления бытовых испарений и предупреждения образования конденсата необходимо правильно рассчитать суммарную площадь сечений всех вентиляционных отверстий. Согласно правилам, она должна составлять не менее 1/500 от площади перекрытия.

Кроме того, важно учитывать свойства строительных материалов. Современные версии утеплителей и влагозащитных пленок пропускают меньше воздуха, чем их предшественники. Следовательно, требуют более эффективной вентиляции.

Поэтому при использовании материалов с высокой степенью герметичности стоит увеличить площадь сечений до 1/400 и даже до 1/300 доли от общей площади перекрытия.

Способы организации вентилирования через фронтон

К основным способам вывода вентиляции через фронтон относятся: установка вентиляционных клапанов, монтаж решеток и слуховых окон, а также возведение проветриваемого фронтона.

Все три способа считаются взаимозаменяемыми и взаимодополняемыми. При этом каждый из них может существовать отдельно или быть частью системы, содержащей аэраторы, турбодефлекторы и продухи.

Установка вентиляционных клапанов

Вентиляционные клапаны – не самый дешевый, но весьма удачный вариант. Особенно, если речь идет о наиболее современных моделях.

Помимо обновления воздуха они способны:

  • регулировать объем поступающего воздуха;
  • снижать уровень шума;
  • направлять воздушный поток на радиатор отопления;
  • осуществлять фильтрацию.

Принцип действия устройства прост: захватывая нужный объем воздуха снаружи, оно фильтрует его, направляет в шумопоглотитель, а после – на радиатор. Так в дом попадает теплый свежий поток.

При этом движение воздуха может инициироваться разницей внешнего и внутреннего давления или запускаться механическим способом при помощи вентилятора.

Установка вентиляционного клапана осуществляется в несколько этапов:

  1. Сверление сквозного отверстия под нисходящим углом в 5 градусов – это необходимо для отвода влаги, случайно попавшей снаружи.
  2. Монтаж трубы и утеплителя.
  3. Крепление корпуса к фронтону.
  4. Установка крышки.

Для реализации функции подогрева воздуха корпус клапана нужно размещать прямо над радиатором отопления. Необходимая дистанция указывается в инструкции к устройству.

Монтаж решеток и слуховых окон

Решетки и слуховые окна обычно используют для организации воздухообмена на холодных чердаках.

Для мансарды этот способ не подходит, так как в холодное время года нарушает комфортный температурный режим.

По форме и решетки, и слуховые окна могут самыми разными: от традиционных кругов и овалов, до изогнутых треугольников и многоугольников. Их основное предназначение – прокладка естественного воздуховода через фронтон. Поэтому и конструкция у них самая простая. В нее входят коробка и наличник.

Установить такую конструкцию под силу даже начинающим строителям. Для этого нужно:

  1. В стене фронтона проделать отверстие, подходящее по размерам и форме к приобретенной решетке.
  2. Установить изделие в образовавшийся проем.
  3. Прикрепить снаружи наличник.

По нормативам, нижняя точка решетки или слухового окна должна располагаться на отметке 80-100 см от верхней точки перекрытия. Только так будет обеспечен эффективный и регулярный воздухообмен.

Еще одно правило установки решеток и слуховых окон касается расположения на них жалюзи.

При монтаже они всегда должны быть направлены вниз. Даже в том случае, если конструкция изделия позволяет менять угол их раскрытия.

Обустройство проветриваемых фронтонов

Принцип создания вентилируемых фронтонов заключается в обустройстве зазоров между материалами с разными теплотехническими свойствами.

Есть два способа:

  1. В один уровень, когда зазор устанавливается между внешней отделкой и ветрозащитной пленкой.
  2. В два уровня, когда необходимо оставить небольшие расстояния между внешней отделкой и пленкой, а также между пленкой и утеплителем.

Первый способ можно применять только при использовании мембранного полотна вместо классической полиэтиленовой пленки. В отличие от пленки, мембрана обеспечивает беспрепятственный выход конденсата из утеплителя. Поэтому между ними зазор не нужен.

Сам зазор принято обустраивать при помощи деревянных брусков толщиной в 2-3 см. При их вертикальном расположении допускается сплошной монтаж, когда бруски плотно прилегают друг к другу по всей высоте фронтона.

При горизонтальном расположении необходимо крепить их на достаточном для монтажа отделки расстоянии. Иначе естественному движению воздушных масс будет создано препятствие.

Вентиляция через фронтон при низкой крыше

У владельцев частных домов с низкой крышей есть еще один вариант обустройства вентиляции через фронтон.

Для этого делается большая вентиляционная решетка из деревянных планок и устанавливается прямо под козырьком.

Алгоритм создания решетки прост. Первым делом необходимо подготовить несущую раму, которая будет удерживать всю конструкцию на фронтоне.

  • прикрепить к ней защитную рамку из двух соединенных «домиком» планок;
  • снять фаску под углом от 22 до 45 градусов со всех перекладин решетки;
  • заполнить решетку перекладинами, начиная с верхней – самой короткой.

Шляпки болтов и гвоздей, использованных для крепления досок, рекомендуется обработать водоотталкивающим герметиком.

После этого останется лишь прикрепить готовую конструкцию к верхней части фронтона и соорудить небольшие отливы из тонколистового металла.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о правилах проектирования вентиляции в частном доме.

Выводы и полезное видео по теме

На примере наружных решеток видно, насколько разными могут быть нужные для обустройства вентиляции изделия:

Обустроить вентиляцию через фронтон частного дома можно разными способами: при помощи самодельных и покупных решеток и слуховых окон, вентиляционных клапанов и проветриваемых конструкций самого фронтона.

При расчетах необходимо учитывать физические характеристики используемых материалов, площадь перекрытий и сезонные температурные показатели. Также стоит отслеживать новинки строительного рынка и не забывать о возможности индивидуального подхода к решению стандартных задач.

Если Вы находитесь на стадии выбора подходящего способа или уже имеете соответствующий опыт, поделитесь своими соображениями с другими пользователями. В форме ниже можно разместить свои вопросы, советы. Кроме того, сюда можно выложить уже готовые схемы, чертежи и наброски. Совместное обсуждение всегда позволяет найти правильное решение. Присоединяйтесь!

Что из себя представляет вывод вентиляции для кухни через фронтон дома?

Можно ли вывести вентиляцию для кухни через фронтон дома, что бы не делать отверстие в крыше? Как это можно сделать самостоятельно? Что при этом следует учитывать?

Ответ однозначный, что можно. В этой жизни можно сделать все что хочешь. Для этого есть все, было бы желание. Главное- необходимо определиться из каких материалов Вы хотите сделать вентиляционный канал. Предлагаю сделать всю конструкцию из канализационных пластиковых труб диаметром 110 мм- это просто и недорого.

Для вывода вентиляции Вам потребуется:

    труба канализационная диаметром 110 мм;

Работа по монтажу вентиляции заключается в следующих этапах:

  • подготовка отверстия в фронтоне необходимого диаметра ( 112 мм);
  • разметка и сборка с помощью подбора труб и фитингов необходимой конфигурации;
  • закрепление конструкции к фронтону и вывод выше крыши;
  • утепление изоляционными материалами. Это обязательно необходимо сделать, так как по трубе будет выходить теплый воздух из кухни и в холодное время в трубе будет образовываться конденсат и стекать по трубе в кухню. Наружную трубу будет достаточно утеплить фольгоизолом, а на чердаке- используйте «Изовер».
  • Не забываем установить на конце трубы флюгарку, иначе будут внутрь попадать осадки и доставлять неудобства.
  • Внутри чердака Ваша конструкция будет выглядеть где-то так

Это конструкция состоящая из вентиляционных труб, определённого диаметра выведенная через перекрытие потолочное (потолок кухни и чердачного помещения) и фронтон дома.

Трубы для вентиляции могут быть пластиковыми (ПВХ) металлическими.

Трубы вентиляции крепятся к фронтону с помощью различных хомутов, тут уже надо ориентироваться из какого материала изготовлен фронтон.

Если сама система имеет значительную протяжённость, то возможно придётся устанавливать вентилятор.

Высота вентиляционной трубы над коньком крыши (или плоскостью поверхности, смотря какая кровля) это расчётная позиция, надо учитывать диаметр и сечение труб вентиляции.

Ориентировочно где-то пол метра над коньком (выше конька), это если расстояние от конька до трубы вентиляции не менее полутора метров.

Можно ли вывести вентиляцию для кухни через фронтон дома, что бы не делать отверстие в крыше?

Можно, но гораздо проще, да и правильней, всё же вывести трубу через крышу, меньше уголков и поворотов, лучше будет работать вентиляция, да и потолочное перекрытие придётся проходить в любом случае.

Если хотите проще и без прохождения перекрытия и кровли, то можно сделать вот так, вентиляция по стене дома.

Некоторое делают так как Вы спрашиваете, но в этом случае Вы можете попасть под влияние погоды и тогда не миновать разных запахов и скапливания конденсата. В этом случае нужно устанавливать приточно — вытяжную вентиляцию обязательно. Для таких целей существуют специальные приточно — вытяжные трубы или вентиляция, которая и устанавливается во фронтон дома. Обязательное условие эта труба должна быть хорошенько теплоизолирована на чердачном помещении. Вообще для таких вентиляционных выводов создается отдельный проект. Вот эта вентиляция для вывода через фронтон:

Что бы установить такую вентиляцию необходимо подготовить место для ее установки и пробить тех отверстие в потолке и во фронтоне. Вытяжка устанавливается на высоте не более 30 см от потолка и крепится на хомуты. Далее монтируем трубы с поворотниками и выводим на чердак и затем на фронтон. Вся конструкция крепится достаточно жестко.

Если приток воздуха отсутствует то следует устанавливать с вентилятором это устройство оно гораздо дороже. Тогда Вам необходимо установить датчик влажности на кухне и подключить его к вентилятору и он автоматически будет регулировать приток и отток воздуха.

можно ли вывести дымоход через фронтон

Ошибка 404

Запрашиваемая вами страница или файл не найдены на сайте «Нижний Новгород On-line».

Это возможно по следующим причинам:

  • страница, которую вы пытаетесь вызвать, не существует
  • страница, которую вы пытаетесь вызвать, перемещена или удалена

Попробуйте воспользоваться картой сайта, картой форумов или формой поиска, чтобы найти нужный раздел.

Оформление вывода вентиляции

Собственно как оформить вывод вентиляции: 1. Постоянно работающий вентилятор из ванной через стену наружу, выводится под навес. 2. вентиляция септика — выводить на крышу или можно на фронтон? утеплять ли трубу внутри здания?

СергейБ написал :
Собственно как оформить вывод вентиляции.

А дом то хоть какой. Частный, одно квартирный, малоквартирный, многоквартирный.

  1. Постоянно работающий вентилятор из ванной через стену наружу, выводится под навес.

Насколько слышал — «низя, ай-йяй-йяй». Любая вытяжка должна быть выше крыши

  1. вентиляция септика — выводить на крышу или можно на фронтон?

Если вентиляция именно септика то, опять таки насколько слышал, выше уровня снежного покрова на 500мм. А если продых канализации — то однозначно на крышу.

СергейБ написал :
. утеплять ли трубу внутри здания.

А зачем. от дерьмеца то тепла много выделяется

Это мое мнение и его не навязываю

  1. Дом частный, вентилятор переделывать все равно не буду, мне б понять какую насадку на трубу насадить и для чего))) 2. Именно септик.
  1. Постоянно работающий вентилятор из ванной через стену наружу, выводится под навес.

В этом случае — изнутри возле стены обратный клапан. Снаружи поставил бы инерционную решетку. И внутри от стены утеплил бы метр-полтора воздуховода. Иначе, если остановите вентилятор реально возможно выпадение конденсата.
Что касается «подъема выше крыши. » — «для себя любимого. » бы не делал, не зачем

Это мое мнение и его не навязываю

Так у меня все равно вывод вентиляции септика на чердак выводится) думаю буду через фронтон выводить. По поводу инерционной решетки — она нужна только для перекрытия канал на случай остановки вентилятора?

СергейБ написал :
Так у меня все равно вывод вентиляции септика на чердак выводится) думаю буду через фронтон выводить.

У Вас что и септик в доме. Вы наверно немного или путаете или какую-то дезу выдаете. В доме может быть только продых, тот канал который связан с септиком одним концом и в который сливается все нечистоты. Второй же конец канала должен быть связан с внешней средой. Если про это имеете ввиду, то все таки по-хорошему, лучше если выведено на крышу. Если выведите на фронтон то сразу сделайте козырек над решеткой, чтобы если будет ветер в фронтон то чтобы не давил воздух в канал. Иначе может вода из унитаза вылетать

СергейБ написал :
По поводу инерционной решетки — она нужна только для перекрытия канал на случай остановки вентилятора?

Она нужна для того чтобы при отключенной вентиляции создать воздушную прослойку в стене, чтобы не так холод проникал в помещение.

Дымоход в бане через стену – достоинства метода и монтаж

Печь – самый важный прибор в бане, без которого она не выполняет своих функции. Поэтому среди ценителей русских банных традиций часто слышатся споры о преимуществах или недостатков того или иного метода размещения и оборудования теплогенерирующего оборудования и места вывода дымохода. С распространением сэндвич-труб в России стали более популярны внешние каналы дымоудаления. Эта статья расскажет, как своими руками вывести через стену дымоход, соблюдая все требования пожарной безопасности.

Виды дымоходов для бани

Устройство дымохода в бане – важнейшая задача, от качества выполнения которой зависит безопасность использования этого санитарно-гигиенического сооружения. Поэтому большинство домовладельцев, чтобы сделать канал дымоудаления, нанимают профессиональных работников, квалификация которых не вызывает сомнений. Однако, с этой задачей вполне можно справится своими руками благодаря современным модульным системам из нержавейки. В зависимости от того, где осуществляется проход трубы на улицу, различают 2 типа дымохода:

    Внутренний. Этим термином обозначают дымоход, который прокладывается внутри бани и выводится на улицу через кровлю. Такое устройство позволяет эффективно использовать топливо, используемое для печи, так как труба отдает тепло по всей длине, нагревая помещение. Особую трудность в монтаже внутреннего дымохода представляет проход трубы через препятствия. Чтобы вывести ее на улицу, нужно изготовить отверстия в чердачном покрытии и кровельном скате. Качественно сделать своими руками швы прилегания трубы к материалу крыши достаточно трудно, поэтому эти слабо защищенные места становятся причиной протечек.

Обратите внимание! Возможность оборудования внешнего или внутреннего дымохода своими руками зависит от места расположения отопительного прибора в бане. Чтобы вывести трубу через стену, печь должна располагаться в непосредственной близости от нее. Если отопительное оборудование размещается в центре помещения, то целесообразнее сделать проход вертикально через кровлю.

Преимущества внешнего размещения

Еще совсем недавно единственно возможным вариантом размещения дымохода оставалось внутреннее. Этот вариант позволяет максимально использовать тепло, исходящее от трубы. Однако, у него есть значительные недостатки, самым большим из которых является низкая пожаробезопасность и громоздкость. Внешний дымоход, проход трубы в котором производится через стену обладает следующими преимуществами:

  1. Компактность. Он не занимает место внутри бани, поэтому может использоваться в самых маленьких по площади сооружениях. Особенно этот плюс актуален для дымоходов из кирпича, так как они занимают много места.
  2. Пожарная безопасность. В отличии размещение дымоходной трубы внутри бани, внешнее, по заверениям экспертов, более пожаробезопасное. Это качество очень важно для сооружений с таким высоким риском возгораний.
  3. Удобство сборки. Благодаря тому, что в процессе монтажа оборудуется всего 1 проход через стену, установку внешнего дымохода в бане выполняют своими руками, не прибегая к дорогостоящим услугам профессиональных мастеров.

Обратите внимание! Суровый российский климат – сложное испытание для внешних, так как большая разница между внешней и внутренней температурой в трубе является причиной появления конденсата. При выводе трубы через стену, большая часть дымохода прокладывается снаружи бани, поэтому КПД печи снижается, а расход топлива увеличивается. Чтобы убрать эти негативные моменты, характерные для внешних каналов дымоудаления, выполняют термоизоляцию или используют специальные сэндвич-системы.

Дымоходы, проход которых выполняется через стену имеют не вертикальную конфигурацию, так как они прокладываются с 1-2 поворотами. Такое устройство снижает силу тяги внутри трубы, мешая нормальной работе печи. Чтобы избежать такой ситуации, для монтажа своими руками используют трубы большего диаметра.

Требования к внешним дымоходам

От установки дымохода зависит безопасность использования бани, так как некачественная прокладка этого элемента отопительной системы по статистике МЧС является одной из наиболее частых причин возгораний, а также отравлений угарным газом. К внешним каналам дымоудаления предъявляются следующие требования:

    Проход трубы черед стену внешнего канала дымоудаления размещают на высоте 1-1,5 м от уровня земли или выше.

Обратите внимание! При монтаже своими руками учитывайте, что минимально допустимая высота дымоходов для печей, работающих на твердом топливе, которые чаще всего используются в бане, составляет 5 м.

Сборку внешнего дымохода начинают после установки отопительного прибора. Современные модульные, состоящие из доборных элементов, легко монтировать своими руками, так как для выполнения этой задачи не требуется специальный инструмент и профессиональные навыки. Сборку выполняют по следующей инструкции:

    Определяют место прокладки канала внутри бани и место выведения трубы через стену. Устанавливают защитный экран из листового металла для защиты внутренней отделки стен от нагревания. В места прохода прорезают отверстие, размер которого больше диаметра трубы.

Важно! Показателем качества монтажа является герметичность системы. Проверьте правильность своих действий, растопив печь: если дым быстро покидает топку, вы справились с этой задачей. Появление задымления свидетельствует о некачественной сборке, заметив этот тревожный сигнал, проверьте все швы и устраните дефекты.

Вентиляция чердака, как сделать вентиляцию на чердаке своими руками

Н а всякий случай уточним: чердак — это верхний нежилой этаж. Этаж под наклонной крышей, на котором живут — уже мансарда. Легендарный Карлсон обитал именно на мансарде. В старых деревенских домах на хорошо проветриваемом чердаке хранили зимнюю одежду и редко используемый скарб. Как сделать вентиляцию на чердаке своими руками, что бы хранимые вещи не испортила плесень, мы и расскажем.

Содержание
1. Вентиляция холодного чердака своими руками.
2. Вентиляция тёплого чердака своими руками.

Традиционный чердак — холодный, утеплено только перекрытие, стропильная система открыта всем ветрам. Тёплый чердак — не очень рациональное изобретение советских времён. Основной функцией утепления кровли была защита от замерзания расположенных на чердаке накопительных резервуаров и труб водопровода и отопления. Если этого оборудования нет, то устройство тёплого чердака лишено смысла. Другое дело, если этаж в перспективе планируется сделать жилым. Тогда в таком решении есть резон.

Итак, у нас есть два варианта: холодный чердак и тёплый.

Вентиляция холодного чердака своими руками

На всякий случай напомним, для чего чердак нужно вентилировать.

Первое: удаление водяного пара, проникающего из жилого этажа, недопущение увлажнения деревянных конструкций и утеплителя.

Второе: создание сносной температуры на чердаке. В жаркий летний день кровля сильно нагревается и, чтобы не было жарко на нижнем жилом этаже, разогретый чердак нужно хорошенько проветрить, остудить. Зимой, наоборот, поступление холодного воздуха нужно ограничить. То есть, в идеале вентиляция холодного чердака должна быть регулируемой в режиме «зима-лето». Лучшее всего оставить стропила и обрешётку открытыми, не зашивать. Это создаст наилучшие условия для вентиляции древесины. Вариант — не сплошная зашивка обрезной доской с интервалами, допускающая свободный ток воздуха.

Если кровля покрыта шифером либо ондулином, не подшита и отсутствуют паро- и ветроизоляционные плёнки, вообще ничего не нужно делать, а значит и вопрос как сделать вентиляцию на чердаке своими руками отпадает. Между волнами кровельного материала воздух свободно проникает снизу внутрь чердака, под коньком так же свободно выходит (рисунок 1). Металлочерепица также неплохо проветривается, но может образовывать большое количество конденсата и под неё нужно прокладывать плёнку.

Если кровля двускатная, вентиляционные отверстия можно расположить во фронтонах. Эффективное и простое решение — неплотно подогнанная деревянная зашивка фронтонов и ветровых свесов. Равномерно расположенные узкие щели позволят проветрить всё пространство чердака. Конечно, всё должно быть в меру и на этаже не должен гулять ветер.

Если фронтоны каменные либо зашивка и примыкания подогнаны плотно, придётся сделать в стене отверстия. Обязательно, чтобы они располагались на противоположных фронтонах (рисунок 2.). Желательно, чтобы таких отверстий было несколько, во избежание застойных зон. Общую площадь вентиляционных отверстий принимают из расчёта 0,2% от площади этажа.

Удобнее всего (и дешевле) закрыть отверстия типовыми вентиляционными решётками (одна снаружи, повёрнутая вниз отверстиями, дабы не затекал дождь, изнутри вторая, регулируемая) либо поставить в них стандартные вентиляционные клапаны ВТК. Стоит закрепить в отверстия москитные сеточки для защиты от проникновения ос и жуков-древоточцев. Чтобы прорезать отверстия в древесине, понадобится ножовка, стамеска и молоток. Пригодится дрель, возможно, лобзик. Для устройства отверстия в кладке нужен перфоратор.

Следующий вариант — для вальмовой крыши. Подойдёт и для двускатной, если делать отверстия во фронтонах не с руки. Вход воздуха делаем снизу, в ветровой подшивке, а выход сверху, ближе к коньку. Если подшивка ветровых выполняется деревянными досками, их можно расположить неплотно, с зазором в несколько миллиметров. При зашивке пластиком отдельные элементы по длине должны иметь перфорацию, мелкие дырочки. Такие панели называют ещё софитами (рисунок 3).

Если подшивка уже готова и собрана плотно, можно вставить туда небольшие вент. решётки, выпускаются 5 см диаметром, разных цветов и с сеточкой. Расположить их примерно через 80 см по длине ветровой. Для изготовления отверстий понадобится дрель с круглой чашкой-сверлом. Верхний вывод придётся делать в кровле. Тут уж многое зависит от типа кровли. Для гибкой черепицы это проветриваемый конёк или кровельный вентиль (черепашка). Для керамической — специальный кровельный вентиль. Шифер и еврошифер (ондулин и аналоги) можно вентилировать через его стандартный конёк. Металлочерепица также может вентилироваться через уплотнитель конька или специальные кровельные вентили. Как правило, вентили достаточно дороги, более дешёвое решение — конёк. Да и монтируется он гораздо проще. Если кровля двускатная, можно сделать отверстия в верхней части противоположных фронтонов и не трогать крышу.

Есть ещё такой вариант, как слуховые окна (их можно не стеклить, а забрать решётками), но этот вариант довольно сложен в исполнении.

Вентиляция тёплого чердака своими руками

Сегодня практически не применяются системы отопления с естественной циркуляцией. Поэтому в новом доме на чердаке не будет труб и утеплять крышу нет смысла. Если чердак планируется позже переоборудовать в жилую мансарду, кровля должна сразу выполняться проветриваемой. Для сплошных покрытий (гибкая черепица, листовой металл) в обязательном порядке нужно устроить вентилируемое пространство, для этого на стропила дополнительно нашивают контррейку. Для металлических кровель обязательны ветрозащитные плёнки. В конструкции шиферной кровли контррейкой можно пренебречь. Воздух должен проходить под всей поверхностью кровли, от низа до верха. Вход нужно делать внизу в подшивке, выход сверху, лучше всего через конёк, как описано в предыдущем разделе.

Обеспечив вентиляцию кровли, её можно смело подшивать и утеплять. Чердак (будущую мансарду) придётся проветривать так же, как и остальные помещения. Вход воздуха — через окна, возможна установка упомянутых клапанов ВТК. Выход — через вентиляционные каналы. Если они не предусмотрены в стенах, на кровлю можно установить кровельные аэраторы (грибки) в тех местах, где будет осуществляться вытяжка (например, ванная и уалет).

Конечно, оптимальный вариант — смонтировать все кровельные элементы в процессе строительства. Если этого не произошло, придётся запасаться лестницей и различными инструментами, в зависимости от типа крыши. Могут понадобиться: дрель, пила, ножницы по металлу, молоток, стамески и обязательно туба с герметиком.

Вот и закончены работы, и мы рассказали Вам, как сделать вентиляцию на чердаке своими руками. Разумеется, нельзя прочитать коротенькую заметку и сразу постичь все тонкости ремесла строителя. Но при желании можно и горы перевернуть в чем мы Вам постараемся помочь. Задавайте вопросы, в комментариях, на вкладке вопросов и ответов. Будем помогать чем можем!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

вывод принудительной вентиляции

Вопрос к специалистам : как лучше выполнить вывод от канального вентилятора на фронтон :
— горизонтальная труба с решеткой
— вертикально и выше конька крыши ?

Таких выводов будет три рядом друг с другом.

(варианты схематично на вложенном рисунке).

Заранее благодарен за советы.

Леша с Молдаванки
Посмотреть профиль
Отправить личное сообщение для Леша с Молдаванки
Найти ещё сообщения от Леша с Молдаванки

REYDER
Посмотреть профиль
Отправить личное сообщение для REYDER
Посетить домашнюю страницу REYDER
Найти ещё сообщения от REYDER

Спасибо за оперативный ответ!

ОК это что?
Обратный клапан ?
Я его не показал, будет после вентилятора.

1. Вытяжка с/узла (совм), объем 12 м.куб, d воздуховода 125, вентилятор наверное Вентс 125, включение-выключение через таймер по необходимости.
2. Вытяжка из 2+1 комнат, объем примерно 120 м.куб, d воздуховода 125, вентилятор наверное Вентс 125 или 150, включение-выключение по таймеру , рассчитываю на 10..30 минут каждые 2 часа. Суммарная длина всех воздуховодов не более 10 м.
3. Вытяжка их кухни — встроенная в кухню Elica, т.е. будет просто выхлоп, заявленная вроде ок. 300 м.куб/час.

Вместо решеток установлены анемостаты с регулировкой потока.

Также, на обратном фронтоне, будет вход трех притоков, расположен как на варианте 1, d воздуховодов 125:
— в комнаты;
— в кухню;
— в коридор (притов в с/узел через решетку в двери из коридора).

Леша с Молдаванки
Посмотреть профиль
Отправить личное сообщение для Леша с Молдаванки
Найти ещё сообщения от Леша с Молдаванки

REYDER
Посмотреть профиль
Отправить личное сообщение для REYDER
Посетить домашнюю страницу REYDER
Найти ещё сообщения от REYDER

Неправильный ни один из вариантов.

В первом варианте при сильном ветре в вытяжку будет задувать.
Обратный клапан спасет, но свистеть все равно будет. Если его и ставить, то до вентилятора поближе к помещению, но он может быть источником конденсата, а после вентилятора может обмерзнуть.

Ближе к правильному второй вариант, но для нормальной работы в месте поворота на 90 градусов не хватает тройника с ревизией по типу как ставят на дымоходы газовых котлов. В него будет стекать конденсат, который будет образовываться в любом случае.
Не знаю, конечно, захотите ли вы такую красоту видеть у себя на стене, но с технической точки зрения этот вариант верный.

Самый правильный вариант — выводить через кровлю.

blacktigra
Посмотреть профиль
Отправить личное сообщение для blacktigra
Найти ещё сообщения от blacktigra

Через кровлю не хотелось бы, кровля шиферная, и с точки зрения уплотнения выхода, ИМХО, единственно верный вариант — выводить в коньке, тогда можно хоть как-то более-менее надежно гидроизолировать вывод, остальное — все временные на несколько лет меры. Еще раз повторюсь, это мое субъективное мнение.

Насчет ветрового подпора тут Вы несомненно правы, я как-то и не подумал о нем. Хотя и видел в действующих зданиях, в т.ч. новых, вывод именно решетками на стену. Размер воздуховода 300х500 мм.

Мне самому не нравится второй вариант, эстетически, похоже на вывод буржуйки из времянки .

Если все-же приму решение выводить через кровлю, тогда следующий вопрос :
на противоположном фронтоне планировался (по варианту 1, через фронтон) вход приточной вентиляции (скорее всего, безнапорной).
Если вытяжную выводить через кровлю, то как быть с приточной ?
Тоже через кровлю или через фронтон ?

Вентиляция в своем доме выход через фронтон

Что из себя представляет вывод вентиляции для кухни через фронтон дома?

Можно ли вывести вентиляцию для кухни через фронтон дома, что бы не делать отверстие в крыше? Как это можно сделать самостоятельно? Что при этом следует учитывать?

Ответ однозначный, что можно. В этой жизни можно сделать все что хочешь. Для этого есть все, было бы желание. Главное- необходимо определиться из каких материалов Вы хотите сделать вентиляционный канал. Предлагаю сделать всю конструкцию из канализационных пластиковых труб диаметром 110 мм- это просто и недорого.

Для вывода вентиляции Вам потребуется:

    труба канализационная диаметром 110 мм,

Работа по монтажу вентиляции заключается в следующих этапах:

  • подготовка отверстия в фронтоне необходимого диаметра ( 112 мм),
  • разметка и сборка с помощью подбора труб и фитингов необходимой конфигурации,
  • закрепление конструкции к фронтону и вывод выше крыши,
  • утепление изоляционными материалами. Это обязательно необходимо сделать, так как по трубе будет выходить теплый воздух из кухни и в холодное время в трубе будет образовываться конденсат и стекать по трубе в кухню. Наружную трубу будет достаточно утеплить фольгоизолом, а на чердаке- используйте «Изовер».
  • Не забываем установить на конце трубы флюгарку, иначе будут внутрь попадать осадки и доставлять неудобства.
  • Внутри чердака Ваша конструкция будет выглядеть где-то так

Это конструкция состоящая из вентиляционных труб, определённого диаметра выведенная через перекрытие потолочное (потолок кухни и чердачного помещения) и фронтон дома.

Трубы для вентиляции могут быть пластиковыми (ПВХ) металлическими.

Трубы вентиляции крепятся к фронтону с помощью различных хомутов, тут уже надо ориентироваться из какого материала изготовлен фронтон.

Если сама система имеет значительную протяжённость, то возможно придётся устанавливать вентилятор.

Высота вентиляционной трубы над коньком крыши (или плоскостью поверхности, смотря какая кровля) это расчётная позиция, надо учитывать диаметр и сечение труб вентиляции.

Ориентировочно где-то пол метра над коньком (выше конька), это если расстояние от конька до трубы вентиляции не менее полутора метров.

Можно ли вывести вентиляцию для кухни через фронтон дома, что бы не делать отверстие в крыше?

Можно, но гораздо проще, да и правильней, всё же вывести трубу через крышу, меньше уголков и поворотов, лучше будет работать вентиляция, да и потолочное перекрытие придётся проходить в любом случае.

Если хотите проще и без прохождения перекрытия и кровли, то можно сделать вот так, вентиляция по стене дома.

Некоторое делают так как Вы спрашиваете, но в этом случае Вы можете попасть под влияние погоды и тогда не миновать разных запахов и скапливания конденсата. В этом случае нужно устанавливать приточно — вытяжную вентиляцию обязательно. Для таких целей существуют специальные приточно — вытяжные трубы или вентиляция, которая и устанавливается во фронтон дома. Обязательное условие эта труба должна быть хорошенько теплоизолирована на чердачном помещении. Вообще для таких вентиляционных выводов создается отдельный проект. Вот эта вентиляция для вывода через фронтон:

Что бы установить такую вентиляцию необходимо подготовить место для ее установки и пробить тех отверстие в потолке и во фронтоне. Вытяжка устанавливается на высоте не более 30 см от потолка и крепится на хомуты. Далее монтируем трубы с поворотниками и выводим на чердак и затем на фронтон. Вся конструкция крепится достаточно жестко.

Если приток воздуха отсутствует то следует устанавливать с вентилятором это устройство оно гораздо дороже. Тогда Вам необходимо установить датчик влажности на кухне и подключить его к вентилятору и он автоматически будет регулировать приток и отток воздуха.

Устройство вентиляции из кухни и туалетов под кровлей дома

Вопрос: Можно ли вывести в подстропильное пространство крыши трубы для вентиляции канализации и принудительной вентиляции туалетов и кухни дома? При монтаже металлочерепицы на крыше не учли этого.

Ответ: Желание ваше понятно-не хотите портить вентиляционными трубами красивую крышу! Если вы хотите вывести вентиляцию дома в подкровельное пространство ,не выходя при этом на саму кровлю, то вы рискуете иметь много проблем. Влажный воздух из вентиляции попадая на стропила кровли приведет к их разрушению-появлению грибка , плесени и т.д.

Насчет принудительной вентиляции туалетов и кухни-принудительной считается вентиляция работающая круглосуточно, а если у вас в туалете и в кухне вентиляторы включаются в ручном режиме , то ваша вытяжка будет считаться естественной.

Предлагаю установить вертикальные стояки вентиляции туалетов и кухни вашего дома , вывести их под конек кровли, туалетные трубы обьединяете в одну трубу и принимаете решение об конечном маршруте их прокладки-или в слуховой окно(если оно имеется), или выводите на фронтон дома . Лучше конечно установить в каждую трубу вентилятор ватт на 50 или 100 и ваша вытяжка будет действительно принудительной, не будет зависеть от капризов погоды и трубы воздуховодов можно прокладывать как будет вам удобно( по чердачному перекрытию например). Странно , что вы ничего не сказали про фановый стояк, канализация из туалетов не будет иметь связи с атмосферой? Странно.

По санитарным нормам соединять вытяжку санузлов и кухни нельзя, даже если установить обратные клапана. Поэтому вам придется выводить минимум две трубы для выброса воздуха из кухни и туалетов на улицу. Если вентиляторы на концевых трубах вытяжки ставить не будете,а оставите вашу вытяжку в существующем режиме естественной ветиляции, то на воздуховодах надо установить обратные клапана на каждую систему, для того,что бы воздух с улицы не смог поступать назад в помещения при выключенных вентиляторах в кухне и в туалетах.

Все воздуховоды, расположенные на неотапливаемом чердаке необходимо утеплить, для этого можно применить самоклеющийся теплоизоляционный материал ПЕНОФОЛ толщиной 0.5 см.Это позволит избежать образование конденсата в воздуховоде в зимнее время.

Другие публикации рубрики «Дымоходы. Вентиляция. Печи и камины»

Вопрос: Проблема такая — не работает вентиляция. Купили участок с летней кухней, кухню переделали в жилое помещение, сделали вентиляцию. Но она не тянет. При тесте с бумажкой, бумага не прилипает, а наоборот выдувается, т.е. из вентиляции холод идет в дом. Вентиляция представляет собой метал. т.

Вопрос: Перестраиваем часть дома. Сделали мансарду вместо чердака. Можно ли трубу от газового котла провести через мансарду не обкладывая кирпичем, а как раньше делали? т.е. сделать её из нержавейки обмотать утеплителем и сверху ещё один лист (или сэндвич трубы установить). Ответ: Вы .

Вопрос: У нас 8-квартирный дом в нем развалился дымоход и вытяжка в трубе 8 колодцев мы решили разобрать где развалилась верхняя часть и вставить в колодца асбестовые трубы и выложить белым кирпичем. Это безопасно? Ответ: Не беспокойтесь, это безопасно. В соответствии со строительными.

Вентиляция в частном доме с выходом во фронтоны

Как сделать вентиляцию холодного чердака в частном доме

Вентиляция чердака обеспечивает теплообмен. В жаркое время года невентилируемый чердак раскаляется и нагревает дом, а зимой здесь скапливается конденсат, замерзающий и уменьшающий срок эксплуатации деревянных стропил.

Оборудование вентиляции холодного чердака

Система вентиляции холодного чердака непременно должна быть контролируемой. Стропила крыши и обрешетка не прикрываются. Можно зашивать их с промежутками, через которые будет проходить воздух. Крыша, покрытая шифером или ондулином (без пароизоляции) отлично пропускает воздушные массы. Так как металлочерепица скапливает на себе конденсат, под нее непременно нужно настилать пароизоляцию.

Для вентиляции чердака на крыше монтируются вентиляционные каналы. При двухскатной конструкции каналы оборудуются во фронтонах.

Очень неплохой результат вентиляции холодного чердака в частном доме дает зашивка свесов с зазорами. Наличие тонких щелей по всему периметру крыши позволяет воздуху свободно проходить по чердаку. Но если зашивка сделана без зазоров либо фронтоны каменные, перед тем, как сделать вентиляцию на чердаке, в стенах нужно будет просверлить отверстия. Чтобы движение воздуха охватывало весь объем чердака, их проделывают в противоположных стенах.

Площадь отверстий должна составлять 0,2 процента от площади чердака.

Существуют специальные вентиляционные решетки, которые легко монтируются. Устанавливать нужно две решетки, одна из которых должна перекрываться заслонкой. Чтобы в помещение не залетали мухи и комары, после того, как сделана вентиляция на чердаке, на решетки надеваются сетки.

Вентиляция чердака при разных кровлях

Чердаки вальмовых крыш вентилируются по особой схеме. В подшивке крыши проделывается входное отверстие. Выходное же оборудуется у самого конька. Деревянную подшивку такой крыши делают с зазорами в пару миллиметров. Если же планируется пластиковая подшивка, среди сплошных пластин вставляются перфорированные, называемые софитами.

Для крыши из гибкой черепицы производятся специальные вентили, называемые «черепашкой». Можно также прибегнуть к вентилируемому коньку. На крыши из еврошифера и обычного шифера монтируется стандартный конек. А на крышах из черепицы устанавливается вентиль особой конструкции. Установка конька значительно дешевле, чем специального вентиля и работы занимают намного меньше времени.

В ряде случаев вентиляция чердака в частном доме осуществляется посредством слуховых окон.

Их можно закрыть стеклами или сетками. Однако для грамотного обустройства такого вида вентиляции чердака в частном доме нужны специальные знания и навыки.

Устройство вентиляции из кухни и туалетов под кровлей дома

Вопрос: Можно ли вывести в подстропильное пространство крыши трубы для вентиляции канализации и принудительной вентиляции туалетов и кухни дома? При монтаже металлочерепицы на крыше не учли этого.

Ответ: Желание ваше понятно-не хотите портить вентиляционными трубами красивую крышу! Если вы хотите вывести вентиляцию дома в подкровельное пространство ,не выходя при этом на саму кровлю, то вы рискуете иметь много проблем. Влажный воздух из вентиляции попадая на стропила кровли приведет к их разрушению-появлению грибка , плесени и т.д.

Насчет принудительной вентиляции туалетов и кухни-принудительной считается вентиляция работающая круглосуточно, а если у вас в туалете и в кухне вентиляторы включаются в ручном режиме , то ваша вытяжка будет считаться естественной.

Предлагаю установить вертикальные стояки вентиляции туалетов и кухни вашего дома , вывести их под конек кровли, туалетные трубы обьединяете в одну трубу и принимаете решение об конечном маршруте их прокладки-или в слуховой окно(если оно имеется), или выводите на фронтон дома . Лучше конечно установить в каждую трубу вентилятор ватт на 50 или 100 и ваша вытяжка будет действительно принудительной, не будет зависеть от капризов погоды и трубы воздуховодов можно прокладывать как будет вам удобно( по чердачному перекрытию например). Странно , что вы ничего не сказали про фановый стояк, канализация из туалетов не будет иметь связи с атмосферой? Странно.

По санитарным нормам соединять вытяжку санузлов и кухни нельзя, даже если установить обратные клапана. Поэтому вам придется выводить минимум две трубы для выброса воздуха из кухни и туалетов на улицу. Если вентиляторы на концевых трубах вытяжки ставить не будете,а оставите вашу вытяжку в существующем режиме естественной ветиляции, то на воздуховодах надо установить обратные клапана на каждую систему, для того,что бы воздух с улицы не смог поступать назад в помещения при выключенных вентиляторах в кухне и в туалетах.

Все воздуховоды, расположенные на неотапливаемом чердаке необходимо утеплить, для этого можно применить самоклеющийся теплоизоляционный материал ПЕНОФОЛ толщиной 0.5 см.Это позволит избежать образование конденсата в воздуховоде в зимнее время.

Добавлено: 01.08.2013 11:49

Обсуждение вопроса на форуме:

Другие публикации рубрики «Дымоходы. Вентиляция. Печи и камины»

Вопрос: Проблема такая — не работает вентиляция. Купили участок с летней кухней, кухню переделали в жилое помещение, сделали вентиляцию. Но она не тянет. При тесте с бумажкой, бумага не прилипает, а наоборот выдувается, т.е. из вентиляции холод идет в дом. Вентиляция представляет собой метал. т.

Вопрос: Перестраиваем часть дома. Сделали мансарду вместо чердака. Можно ли трубу от газового котла провести через мансарду не обкладывая кирпичем, а как раньше делали? т.е. сделать её из нержавейки обмотать утеплителем и сверху ещё один лист (или сэндвич трубы установить). Ответ: Вы .

Вопрос: У нас 8-квартирный дом в нем развалился дымоход и вытяжка в трубе 8 колодцев мы решили разобрать где развалилась верхняя часть и вставить в колодца асбестовые трубы и выложить белым кирпичем. Это безопасно? Ответ: Не беспокойтесь, это безопасно. В соответствии со строительными.

Расчет вентиляции, Волынь

Вопрос задал: kotenko

Площадь всех наружных стен,без окон и дверей = 230 кв.метров.

1 — В санузле, площадь 144 см 2 , вентилятора еще нет но будет, не знаю какой по мощности.

2 — Площадь канала 144 см 2 , в него из 4 канала, из кухни идет труба Ø130, здесь тоже будет вентилятор, не знаю тоже какой.

3 — Площадь 144 см 2 , вентилятора не будет.

5 — Труба камина, я думаю, ее тоже нужно считать, труба Ø200, потом переходит в 300 см 2 .

6 — Канал устраивал как вытяжку (газовщики заставили), а получилась приточная Ø100 труба, из-за разности высот. Она находится в эркере, на фото ее видно. На мансардном этаже вентканалов нет, хотя там санузел. Как в нем сделать вытяжку. Или сделать вытяжки во все комнаты сверху, вывести их прямо на чердак, будут ли они работать. Да, забыл сказать, в гараже стоит твердотопливный котел, Ø трубы котла130 мм, переходит в канал 300 см 2 . Я тут подумал, ведь вентиляторы считаются рабочими при постоянно включеном состоянии. Может, посчитайте, пожалуйста, без них, и с ними.

Файлы

Комментарии

Сегодня посчитаю, завтра выложу ответ.

На мансардном этаже обязательно сделать вытяжку, особенно учитывая непроклееный паробарьер. А из санузла мансарды нельзя выйти трубой в общий канал?

И еще, уточните, пожалуйста, на чердаке есть отверстия (окошки) для вентиляции, и если есть, их площадь.

Еще, на всякий случай, чтоб я все правильно поняла. На крышу выходит труба (видна на фото, обложена кирпичом), в ней находятся трубы 1,2 и 3. Труба 4 не идет дальше на крышу, а просто входит в трубу 2.Так?

Сейчас на чердаке окошек нет, но я планировал их устроить, сейчас там есть незаполненные швы, площадь их оценить сложно. Из санузла вытяжку в общий канал сделать можно, только в один из существующих? так можно? Да все верно.

Посчитаю, видно будет, «потянут» ли существующие каналы. Напишу завтра.

А та труба, 6-я, которая у Вас получилась приточной, она, действительно работает как приточная? Поступает из нее воздух?

Я ее даже специально закрыл, потому что из нее дует.

Так. Не очень хорошо получается, к сожалению.

По нормам, каминный канал не учитывается.

Поэтому у Вас на дом три канала (1, 2, 3) по 12 см диаметром. Требуемый объем вытяжки (и притока) на дом 450 м3/час. Каждый канал (без вентилятора) дает 41 м3/час. То есть, всего 123 м3/час, вместо 450. Если считать с вентиляторами, то каждый канал по 12 см диаметром даст 122 м3/час, и всего, соответственно 366 м3/час. При этом, Вы совершенно правы, вентиляторы учитываются в расчете только постоянно работающие. На мансардном этаже обязательно делать вытяжку в санузле. Только видите, ее технически можно присоединить к существующим каналам, но их и так мало. На чердак выводить каналы бесполезно, тяги там не будет. Нужно выводить как положено, на крышу (как у Вас выполнена труба).

Напишите, какие есть (технически) возможности, по тому, чтобы со второго этажа (в принципе, из любого помещения) вывести новый отдельный канал на крышу. Это необходимо, как по вентиляции, так и учитывая то, что у Вас паробарьер непроклеен в скате.

В принципе, я так и думал. Скажите, если я из каждой комнаты наверху, сделаю вытяжку через чердак на крышу, из обычной пластиковой трубы, такой вариант пойдет? Если да, какие диаметры труб применить, чтобы было с запасом и на первый этаж? А как там по притоку, все проходит?Объясните, почему не учитывается каминный канал, без норм, по-простому? Это же огромная, прямоточная труба?

Да нормально будет, и совсем не обязательно из каждой комнаты. Я просчитаю, точнее скажу. Вы не можете сейчас сказать, как считать, с вентиляторами или без? Хотя из обычной трубы вряд ли без вентиляторов что-то получится. В общем, и так и так прикину.

А скажите, нет там возможности один канал, но большой вывести? Я на всякий случай и его сечение посчитаю, вдруг есть возможность. Просто эти маленькие сечения, видите, совсем мало дают. И крыша вся в трубах будет.

По притоку такой вопрос. Вы сможете пользоваться этой трубой (в эркере) как приточной? Или совсем некомфортно дует? Просто, если ее учесть, плюс проветривание окон, на первый этаж хватит. А на втором можно пару приточных клапанов поставить. Уточните, пожалуйста, я прикину.

По камину. Она не берется в расчет потому, что она обеспечивает только камин. Его нормальное горение и вывод продуктов сгорания. Ее можно было бы учитывать, если его никогда не топить :-). То есть. Затопили камин, — нет мощности этой трубы в общей вентиляции дома. Вот поэтому ее и не считают. Как и периодические вентиляторы, примерно по той же причине.

Уточняйте, спрашивайте. Результаты расчета я выложу уже в понедельник (мы не работаем в выходные).

Один канал, это какой? Я думал, из каждой комнаты трубу Ø100. Почему из обычной трубы без вентиляторов не получится? Сейчас не очень комфортно. Может быть, потому что нет дверей?

Я посчитаю, какой канал. А по отдельным трубам, я же приводила цифры. Без вентилятора 100-я труба дает 28 м3/час, мало это. Я посчитаю, для всех вариантов (с вентиляторами, без, один канал и много), чтобы можно было выбрать.

А напишите, как именно «не очень комфортно»? На втором этаже или и на первом? Дует сильно, или холодно, как?

Итак, я рассмотрела такие варианты.

1. Если вентканалы 1,2 и 3 (идущие с первого этажа на крышу) будут без вентиляторов. Тогда они дают 123 м3/час (а надо 450 м3/час на дом). Тогда, для второго этажа будет так:

  • или один канал диаметром 35 см, или другой формы, но чтобы площадь сечения была 900 см2 (30х30, 20х45, и тд). Это если этот канал без вентилятора;
  • или один канал диаметром 20 см, или другой формы, но чтобы площадь сечения была около 324 см2 (18х18, 13х25, и тд). Это если этот один канал будет с постоянно работающим вентилятором;
  • или нужно будет 11 штук (!) каналов из трубы 100 мм диаметром, если эти трубы будут без вентиляторов. Каждая труба даст по 28 м3/час, как я и писала;
  • или нужно будет 4 канала из трубы 100 мм диаметром, если с вентиляторами. Тогда каждая даст по 85 м3/час.

2. Если каналы 1,2 и 3 (идущие с первого этажа на крышу), будут с вентиляторами, то они дадут по 122 м3/час, всего 366 м3/час (а надо 450 м3/час). Тогда для второго этажа такие варианты:

  • или один канал диаметром 18 см, или другой формы, но чтобы площадь сечения была около 260 см2 (16х16, 13х20, и тд). Это если этот один канал без вентилятора;
  • или один канал диаметром 10 см, или другой формы, но чтобы площадь сечения была около 80 см2 (9х9, 8х10, и тд). Это если этот один канал будет с вентилятором. То есть одного канала из трубы 100мм диаметром, с вентилятором, достаточно.
  • или три канала из трубы 100 мм диаметром (10 см), если эти каналы без вентиляторов.

Вот такие варианты по вытяжке. Выбирайте какой-то.

По притоку. На первом этаже я бы не добавляла клапаны, учитывая трубу и возможность окон на проветривание. На втором. Я бы советовала 2 клапана (если по 100 м3/час), или 3 по 50 м3/час. Обязательно в игровую, и в спальню (в одну или две). Клапаны ставятся под окна. По ссылке в ветке Стены дома из пенопластовых блоков можно подробнее посмотреть о приточных клапанах.

Все межкомнатные двери и двери в санузлы, ванные, должны быть негерметичные, или с зазором под дверью, или с вентотверстиями.

Скажите, на какую высоту выводить каналы от крыши? Планировал весной выводить дымоход для камина. Заодно мог бы сделать и вентиляцию. И такой вопрос. Если дымоход от камина и вентканал будут рядом, это не страшно? Можно ли вывести вентканал через фронтон? Можно ли делать вентканалы с горизонтальными и вертикальными участками вместе, если они будут без вентиляторов?Нужно ли на чердаке делать окошки?

Высота вывода каналов зависит от того, на каком расстоянии от конька находится этот канал. И в зависимости от этого расстояния, канал должен быть выведен либо не ниже чем под углом 10 градусов, либо вровень с коньком, либо выше конька на 50 см. Подробнее показано на схеме:

  • попадание осадков при косом дожде;
  • канал не всегда будет работать, как вытяжной (при ветре дующем на фронтон, где расположен выход канала, будет происходить задувание в помещение);
  • в холодный период года возможно его промерзание и проникновение холода в помещение.

Можно выполнить вытяжной горизонтальный канал наружу через фронтон и оборудовать его вытяжным вентилятором.

Окошки на чердаке. По нормам, для вентиляции холодного чердака следует предусматривать в наружных стенах чердака, с каждой стороны здания, вентиляционные отверстия суммарной площадью не менее 1/500 площади чердачного перекрытия. Площадь чердачного перекрытия у Вас примерно 100 м 2 . Соответственно, суммарная площадь вентиляционных отверстий должна быть не меньше 0,2 м 2 . Обычно делается 2 окошка в фронтонных стенах. Суммарную площадь 0,2 м 2 обеспечат 2 окошка сечением 30х33 см или же 50х20 см. Сечение окошка может быть любым, важно в итоге выйти на суммарную площадь 0,2 м 2 или больше. Но не меньше.

Про то, можно ли делать вентканалы с горизонтальными и вертикальными участками вместе, если они будут без вентиляторов, добавлю чуть позже.

Можно делать вентканалы с горизонтальными и вертикальными участками вместе. Т.е. использовать Г-образную трубу, чтобы вентканал выходил горизонтально через фронтон, а потом с наружной стороны фронтона поднимался вертикально вверх. Тогда можно без вентиляторов. Только не забудьте учесть рекомендации по сечениям каналов, которые писала выше Валерия.

Единственное, при таком варианте, в холодный период года, на внутренней поверхности наружного воздуховода (того, что с наружной стороны фронтона) может образовываться конденсат и стекать прямо в помещение. Поэтому этот участок нужно утеплить. Обмотать изоляцией, например, минеральной ватой толщиной 50 мм и огородить кирпичной кладкой (выполнить приставную шахту). Тогда он будет нормально работать.

Вентиляция в частном доме

Интересные советы

Форум — ремонт квартир

  • Форум
  • Регистрация
  • Вход

Вы не вошли. Пожалуйста, войдите или зарегистрируйтесь.

Вентиляция в частном доме

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 4

Deprecated: Non-static method Reputation_Hook_Dispatcher::vt_qr_get_posts() should not be called statically in /var/www/decore/data/www/decore.ru/remont/viewtopic.php(320) : eval()’d code on line 9

Deprecated: Non-static method Reputation_Hook_Dispatcher::vt_row_pre_post_actions_merge() should not be called statically in /var/www/decore/data/www/decore.ru/remont/viewtopic.php(491) : eval()’d code on line 9

  • Василий

1 Тема от гуру 2013-03-31 16:43:38

  • гуру
  • Участник
  • Неактивен
  • Зарегистрирован: 2012-11-11
  • Сообщений: 103
Тема: Вентиляция в частном доме

Нужно сделать вентиляцию в одноэтажном частном доме (дом с чердаком). На данный момент в доме осталась только внутренняя отделка. С отоплением разобрались, а вот вентиляция для трех помещений к ряду (кухня, туалет и ванная) есть проблемы с решением вопроса. Есть конечно некоторые соображения, но и они поддаются сомнениям. Вот надеюсь с вашей помощью их решить.
Первое Достаточно ли для этих помещений труб диаметром 110 мм?
Второе: Можно ли все три вывести на чердак, и там все соединив на улицу вывести через фронтон?
Третье: На сколько высоко необходимо поднимать от уровня конька?
И четвертый момент: Возможно ли соединить туалет и ванную через одно отверстие и вывести таким образом?
И еще один вопрос: Утеплять трубы нужно, если да то где именно и чем?

2 Ответ от Константин 2013-03-31 16:44:26

  • Константин
  • Участник
  • Неактивен
  • Зарегистрирован: 2012-11-11
  • Сообщений: 116
Re: Вентиляция в частном доме

Ну не знаю на счет своих способностей в сфере вентиляции, но из личного опыта могу дать следующие рекомендации по вашим вопросам.
1. По поводу диаметра очень сомневаюсь, что 110 мм. достаточно будет. Лучше брать 150 и труба должна быть гладкой (не гофрой.)
2. Все выводы вентиляции лучше делать отдельно. При совместном выводе возможно будет гулять воздух из одного помещения в другое. Особенно это актуально для кухни. В кухне вообще нужно делать две вентиляции – естественную и принудительную вытяжку.
3. Точно не скажу, но что выше конька это точно . Если сделать недостаточно, может закупоривать воздух при сильном ветре.
4. Отдельно! Помимо этого в ванной не помешает вентиляция и в дверях.
5. Утеплять нужно обязательно. Утепляют на улице, при помощи урсы, алюминиевой пленки и скотча. Еще в этом во всем дырочек понаделать, чтоб конденсат испарялся.
Ну вот как-то так.

Deprecated: Non-static method Reputation_Hook_Dispatcher::vt_row_pre_post_actions_merge() should not be called statically in /var/www/decore/data/www/decore.ru/remont/viewtopic.php(491) : eval()’d code on line 9

Deprecated: Non-static method Reputation_Hook_Dispatcher::vt_row_pre_display() should not be called statically in /var/www/decore/data/www/decore.ru/remont/viewtopic.php(534) : eval()’d code on line 71

3 Ответ от гуру 2013-03-31 16:45:01

  • гуру
  • Участник
  • Неактивен
  • Зарегистрирован: 2012-11-11
  • Сообщений: 103
Re: Вентиляция в частном доме

Спасибо огромное за подробное объяснение. А как лучше выводить через фронтон или через крышу.

Deprecated: Non-static method Reputation_Hook_Dispatcher::vt_row_pre_post_actions_merge() should not be called statically in /var/www/decore/data/www/decore.ru/remont/viewtopic.php(491) : eval()’d code on line 9

Deprecated: Non-static method Reputation_Hook_Dispatcher::vt_row_pre_display() should not be called statically in /var/www/decore/data/www/decore.ru/remont/viewtopic.php(534) : eval()’d code on line 71

4 Ответ от Константин 2013-03-31 16:45:32

  • Константин
  • Участник
  • Неактивен
  • Зарегистрирован: 2012-11-11
  • Сообщений: 116
Re: Вентиляция в частном доме

Кому как. Единственное, если выводить из кухни на фронтон, то стена будет грязной от «кухонного» воздуха.

Вентиляция фронтона: сооружение вентилируемой конструкции

Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога.

Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.

Цель устройства вентиляционной системы

Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.

Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.

Организованный воздухообмен необходим как для обустроенных мансард, так и для не эксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.

Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши

Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.

В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 – 6ºС.

Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.

Как сделать вентиляцию фронтонной стенки

Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:

-Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.

-Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.

-Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.

Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.

Сооружение вентилируемого фронтона

Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.

Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:

-Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.

-Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» – собирается из отрезков бруска.

При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.

Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.

Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.

Вентиляцию фронтонной стенки устраивают:

-В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.

-В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.

Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.

Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.

Вентиляционными окошками и решетками оборудуют преимущественно не эксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.

Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.

Вентиляционные окна для обустройства фронтонов делятся на два вида:

-Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.

-Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.

Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.

Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.

В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.

Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:

-Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.

-От решетки отделяют крепежный хомут и обод.

-Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.

-В обработанное отверстие заводится труба до упора решетки снаружи.

-Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.

-Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.

-Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.

Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.

Схемы установки и способы крепления вентиляционных выходов на крышу

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т. к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

  • 1. Общая информация
  • 2. Составление проекта
  • 3. Предназначение и основные типы
  • 4. Устройство узла
  • 5. Задача аэраторов

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Эффективность естественной вентиляции напрямую зависит от места расположения трубы. Соответственно, чем выше установлен узел, тем сильнее в нем тяга.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

  1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
  2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
  3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
  4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Начинать работы по монтажу грибка для вентиляции на крышу нужно с предварительного составления проекта. Важно тщательно продумать принципиальную схему вентиляции всей постройки, и только после этого начинать установку узлов.

Если есть необходимость заменить крышу в рамках реконструкции, а через кровельную конструкцию нужно вывести вытяжки из всех частей дома, то у многих может возникнуть вопрос: а можно ли объединить все каналы в один и не разделять их на четыре отдельных прохода?

Но опытные эксперты утверждают, что такой подход ничего хорошего не даст, поэтому намного разумнее обустроить для каждого из воздухоотводов отдельной проход вентиляции. В таком случае проблема с неприятным запахом в жилых комнатах при изменении погодных условий просто исчезнет.

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

  1. 1. Во внутренних комнатах коттеджа.
  2. 2. В фановой трубе стояка канализации.
  3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Чтобы вентиляционная труба не привела к нарушению герметичности кровли, необходимо соблюдать определенную последовательность действий и учитывать установленные требования.

Если рассматривать наиболее простые вентиляционные выходы на кровлю, то они представляют собой небольшую металлическую трубу, которая располагается в предварительно проделанном отверстии и фиксируется посредством крепежных элементов. Сам кровельный проходник может быть оснащен фиксирующим клапаном и кольцом, собирающим конденсат.

В нижней части трубы с помощью фланца присоединяют выводящий канал, а сверху находится дефлектор или обычный защитный зонт. Также можно рассматривать вариант с утеплителем, в роли которого используется минеральная вата.

На современном рынке предлагаются более усовершенствованные типы кровельных вентиляционных систем, соответствующих новому уровню качества. При этом по конструкционным особенностям и принципу действия они практически не отличаются от традиционных решений, но имеют массу преимуществ.

Особым спросом пользуются крышки от производителя «Vlipe Vent». Список плюсов таких изделий включает в себя следующие пункты:

  1. 1. Высокое качество изготовления. Доступные на рынке модели труб изготавливаются из высококлассных материалов. Если внутренняя труба выполнена из лучшей оцинкованной стали, то внешняя — из надежного легкого полипропилена.
  2. 2. Надежное крепление. Для фиксации элемента задействуется специальный проходной элемент соответствующей формы.
  3. 3. Высота трубы составляет от 400 до 700 миллиметров.
  4. 4. В нижней части трубы расположен уплотнитель, который позволяет вставлять ее в воздуховод на глубину до 300 миллиметров.
  5. 5. Внутренний диаметр труб равен 110−250 мм.
  6. 6. Труба вентиляционного выхода оснащена специальным теплоизолятором, который предотвращает возможное образование ледяной пробки в холодную пору. Кроме этого, хорошая теплоизоляция препятствует появлению конденсата.
  7. 7. На вентиляционных выходах можно установить электрический вентилятор, который будет создавать принудительную вентиляцию.
  8. 8. Колпак с дефлектором является лучшей защитой от осадков. Кроме того, он усиливает тягу.

В отдельных обстоятельствах, когда проходной элемент не входит в комплект и покупается в качестве дополнительного узла, нужно тщательно оценивать тип и профиль кровельного покрытия, чтобы подобрать оптимальный узел. Качественный проходной элемент станет лучшим решением для обеспечения универсальности конструкции на любом типе кровли. Такие изделия гарантируют максимальную стабильность и герметичность выхода вентиляции.

Не секрет, что в холодную пору года появляется вероятность образования конденсата внутри кровельной конструкции. Чтобы предотвратить проникновение сырости в помещение, избежать образования грибковых проявлений и плесени, необходимо правильно обустроить внутреннюю вентиляцию под кровлей.

Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.

Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.

Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.

На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.

На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется. Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.

Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.

Независимо от типа и способа расположения трубы на крыше важно соблюдать ключевое правило: конец конструкции должен находиться выше зоны ветрового подпора. В противном случае сильные порывы ветра будут препятствовать нормальному воздухоотоку и даже направлять его вспять.

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

  1. 1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
  2. 2. На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
  3. 3. После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
  4. 4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
  5. 5. Затем остается очистить поверхность крыши от остатков влаги и пыли.
  6. 6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
  7. 7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
  8. 8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

Соблюдая вышеперечисленное руководство, можно выполнить качественный, надежный и долговечный монтаж вентиляционного выхода. В таком исполнении он прослужит владельцу помещения в течение большого промежутка времени.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.

голоса
Рейтинг статьи
Читать еще:  Гидроизоляция фундаментной плиты
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
